Раствор для пропитки форм, получаемыхпо выплавляемым моделям

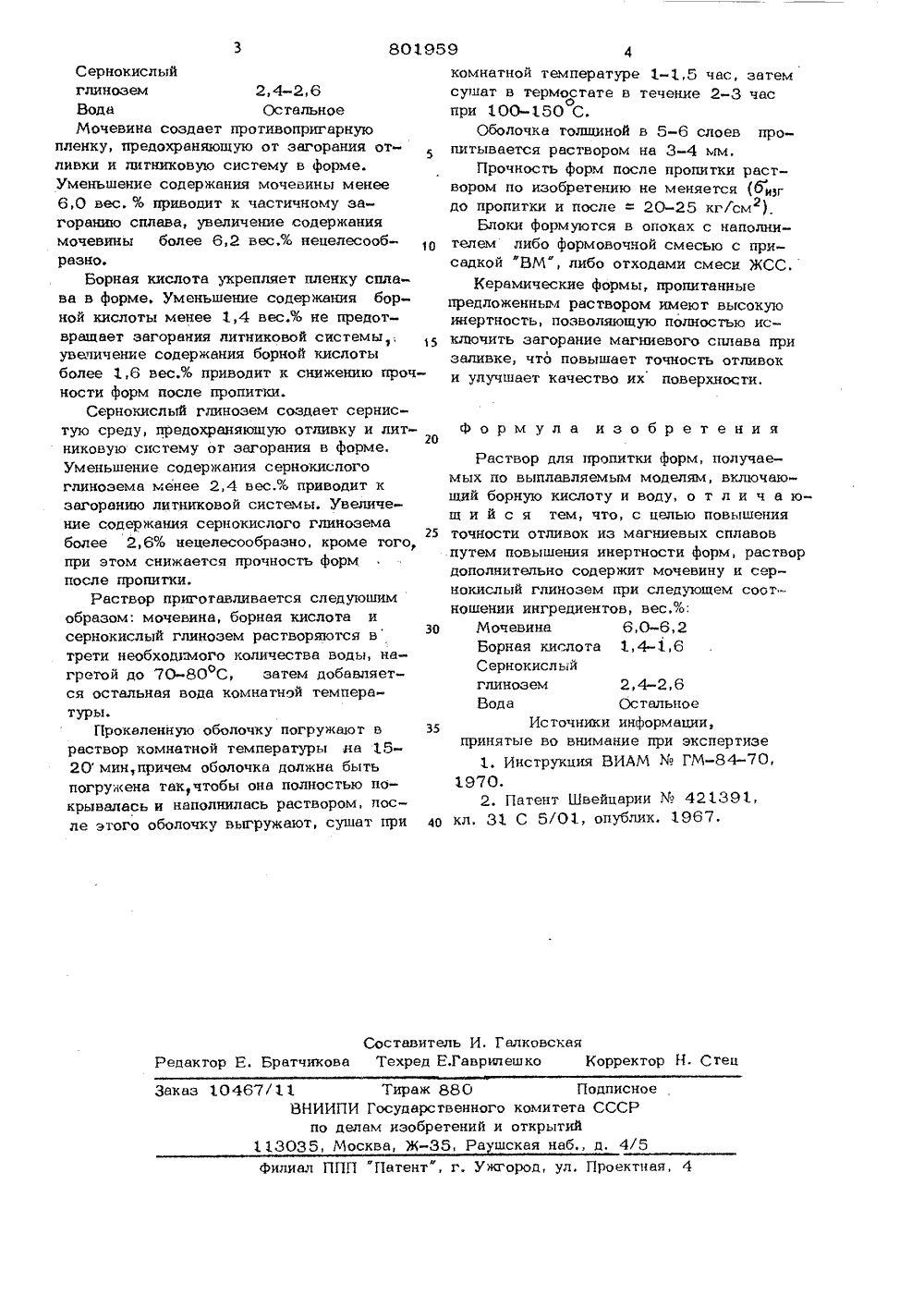

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕизовеитенияК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11801959 1 ) Дополнительное к авт. свид-ву2) Заявлено 19,10.70 (21) 148439/22-0 3 М. Кл. В 22 С0 рисоединением заявки РЙ оударстванный комнт ритет делам нзооретенн н отнрытнйополовМалыше 1) Заявитель М,МОДЕЛЯ 4) РАСТВОР ДЛЯ ПРОПИТУЧАЕМЫХ ПО ВЫПЛАВЛЯЕМ я оболо- оборудотериалов. Изобретение производству, а пропитки херами по выплавляемь магниевых сплаосит енно астворам для еских орм, получаемых, при лить моде ог ов,о тливо Изготовленисплавов в керамных по выплавл из магниевых формах, полученич й сущняется ож мым моделям, не ла вгниево чающолог во поверхносость их изгот пения.Известен способ изготовления херам ческих форм по выплавляемым моделям при литье магниевых сплавов, который заключается в создании специальной оболочки с целью предотвращения загорания магниевого сплава ,1. Этот способ предусматривает введение в состав суспензии и обсыпки по сравнению с обы ной оболочкой для черных и цветных спл вов, дополнительных дорогостоящих материалов (электрокорунд, глицерин, борная кислота и асбестовый порошок), При это иповышеых спла форм,кислоту очевину но ввиду самозагорани ва, что ухудшает качес отливок и снижает точи увеличивается время изготовленичек и необходимо дополнительноевание для обработки исходных маПолученная оболочка стоит в 2 дороже обычной, кроме того, полнне устраняется загорание магниесплава.Наиболее близким по техничессти и достигаемому результату яраствор для обработки форм, вклю1 Оборную кислоту и воду 21. Технизготовления отливок значительнооднако загорание магниевых сплавустраняетсяЦелью изобретения являетсялние точности отливок из магниеввов путем повышения инертностиДля достижения указанной целиный раствор, включающий борную20и воду, дополнительно содержит ми сернокислый глинозем при следсоотношении ингредиентов, вес, 7 оМочевина 6,0-6, 2Борная кислота .,4-1,6801959 Составитель И. ГалковскаяРедактор Е. Братчикова Техред Е,Гаврилешко Корректор Н, Стец Заказ 10467/1 1 Тираж 880 Подписное ИНИИПИ Государственного комитета СССР по делам изобретений и открытий 13.3035, Москва, Ж, Ра шская наб., д. 4/5филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Сернокислыйглинозем 2,4-2, 6Вода ОстальноеМочевина создает противопригарнуюпленку, предохраняющую от загорания отливки и литниковую систему в форме.Уменьшение содержания мочевины менее6,0 вес,% приводит к частичному загоранию сплава, увеличение содержаниямочевины более 6,2 вес.% нецелесообразно,Борная кислота укрепляет пленку сплава в форме, Уменьшение содержания борной кислоты менее 1,4 вес.% не предотвращает загорания литниковой системы,;увеличение содержания борной кислотыболее 1,6 вес.% приводит к снижению прочности форм после пропитки.Сернокислый глинозем создает сернистую среду, предохраняющую отливку и литгониковую систему от загорания в форме.Уменьшение содержания сернокислогоглинозема менее 2,4 вес,% приводит кзагоранию литниковой системы. Увеличение содержания сернокислого глиноземаг 5более 2,6% нецелесообразно, кроме того,при этом снижается прочность формпосле пропитки.Раствор приготавливается следующимобразом: мочевина, борная кислота исернокислый глинозем растворяются втрети необходимого количества воды, нагретой до 70-80 С, затем добавляется остальная вода комнатной температуры.Прокаленную оболочку погружают в 35раствор комнатной температуры на 1520 мин,причем оболочка должна бытьпогружена так,чтобы она полностью покрывалась и наполнилась раствором, после этого оболочку выгружают, сушат при 4 о комнатной температуре 1-1,5 час, затем сушат в термостате в течение 2-3 час при 100-150 С.Оболочка толщиной в 5-6 слоев пропитывается раствором на 3-4 мм.Прочность форм после пропитки раствором по изобретению не меняется (бг до пропитки и после = 20-25 кг/см ),Блоки формуются в опоках с наполнителем либо формовочной смесью с присадкой ВМ", либо отходами смеси ЖСС.Керамические формы, пропитанные предложенным раствором имеют высокую инертность, позволяющую полностью исключить загорание магниевого сплава при заливке, что повышает точность отливок и улучшает качество их поверхности,формула изобретения Раствор для пропитки форм, получаемых по выплавляемым моделям, включающий борную кислоту и воду, о т л и ч а ющ и й с я тем, что, с целью повышенияточности отливок из магниевых сплавовпутем повышения инертности форм, раствордополнительно содержит мочевину и сернокислый глинозем при следующем соотношении ингредиентов, вес,%:Мочевина 6,0-6,2Борная кислота 1,4-1,6Сернокислыйглинозем 2,4-2,6Вода Ос твльноеИс точники информации,принятые во внимание при экспертизе1. Инструкция ВИАМ М ГМ-70,1970.2. Патент Швейцарии % 42 13 9 1,кл. 31 С 5/01, опублик. 1967,
