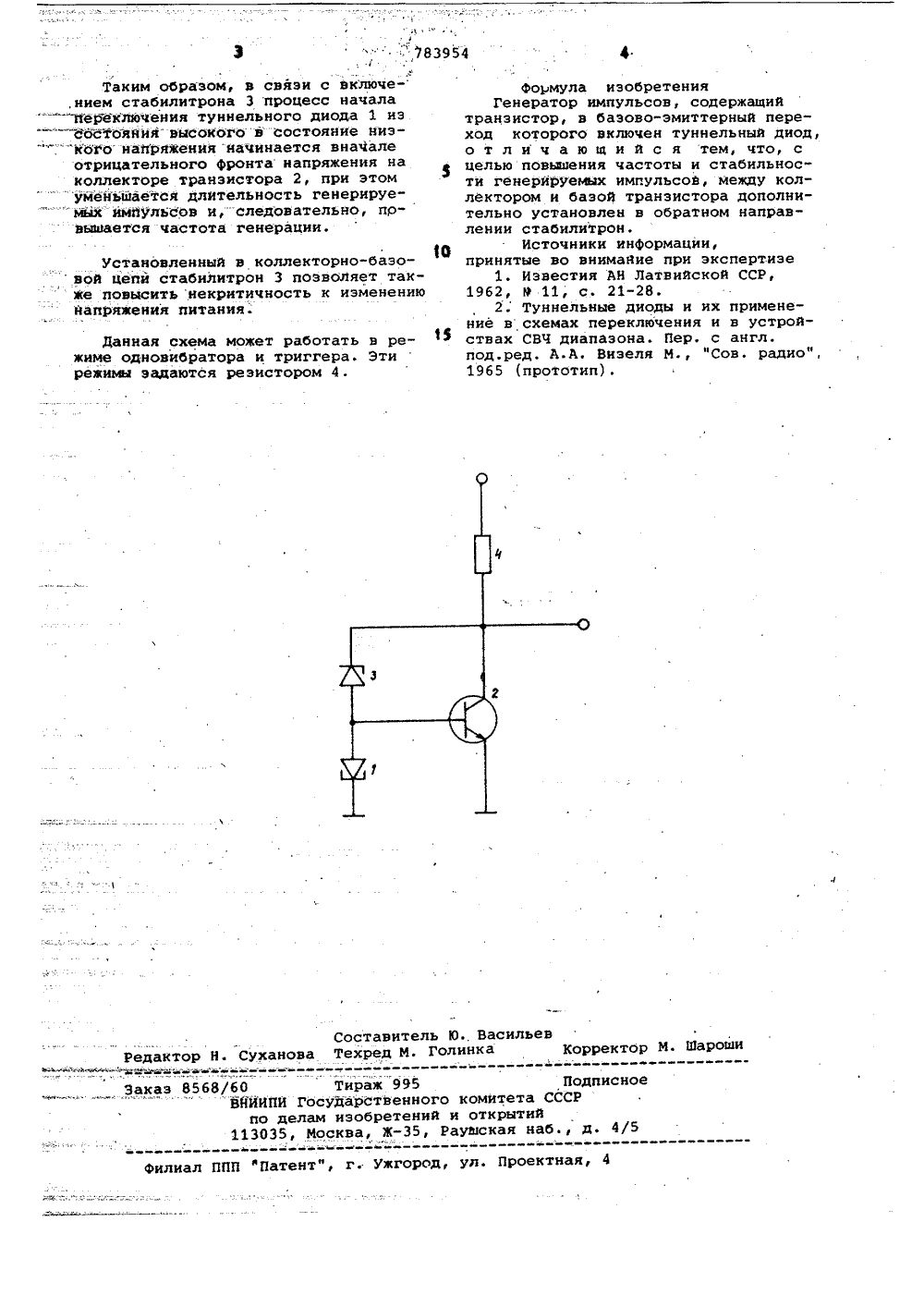

ПИСАНИЕИЗОБРЕТЕНИЯ Союз Советскик Социалистических Республик(22) Заявлено 020876 (21) 2393646/18-21с присоединением заявки Мф(23) Приоритет 01. 01. 65 Н 03 К 3/12 Государственный комитет СССР ио делам изобретений и открытийДата опубликования описания 301180(54) ГЕНЕРАТОР ИМПУЛЬСОВ 1Изобретение относится к области импульсной техники и может быть использовано в системах автоматики и вычислительной техники.Известно устройство, содержащее транзистор н туннельный диод, включенный между базой и эмиттером транзистора 111.Недостатком известного устройства является нестабильность напряжения питания, большая длительность импульсов и связанная с этим низкая частота генерации.Известен генератор импульсов, содержащий транзистор, в базово-эмит терный переход которого включен туннельный диод 2.В этом генераторе импульсов также низкие частота и стабильность генерируемых импульсов. 20Целью изобретения является повышение частоты и стабильности генерируемых импульсов.Поставленная цель достигается тем, что в генератор импульсов, содержа щий транзистор, в баэово-эмиттерный переход которого включен туннельный диод, между коллектором и базой транзистора дополнительно установлен в ,обратном направлении стабнлитрон. 30На чертеже показана принципиальнаясхема описываемого генератора импульсов.Туннельный диод 1 включен в базово-эмиттерный переход транзистора 2,а между его коллектором и базой дополнительно установлен в обратномнаправлении стабилитрон 3,Резистор 4 включен в цепь питаниятранзистора 2.Генератор импульсов работает следующим образом.При включении схемы ток протекаетчерез резистор 4, стабилитрон 3 итуннельный диод 1 и нарастает от нуля до значения, превышающего ток максимума туннельного диода 1, которыйпереключается в состояние высокогонапряжения, транзистор 2 открываетсяи шунтирует последовательно соединенные стабилитрон 3 и туннельный диод 1,Как только напряжение на коллекторе транзистора 2 становится меньшенапряжения стабилизации стабилитрона3, ток, протекающий через туннельныйдиод, падает практически до нулятуннельный диод 1 начинает переключаться в состояние низкого напряжения.Э 78Таким образом, в связи с включе,нием стабилитрона 3 процесс начала переклЮчения туннельного диода 1 иэ сЬ 5 Тояния высокого -в состояние низ"кого наПряжения начинается вначале отрицательного фронта напряжения на коллекторе транзистора 2, при этом уменьщается длительность генерируе мыхимпульсов и, - следовательно, повьаоается частота генерации,3954 Установленный в коллекторно-базовой цепй стабилитрон 3 позволяет также повысить некритичность к изменению напряжения питания. Данная схема может работать в режиме одновибратора и триггера. Эти режимы задаются резистором 4. сильев Корректор М. шароши витель Ю., д М. Голин ж 995 Подписнотвенного комитета СССРретений и открытиЯЖ, Раужская наб., д. 4/5 илиал ППП фПатент", г; Ужгород, ул. Проектная, 4 Сос Редактор Н. Суханова ТехИвэи йР й е й йай 4 ь 4 й велюеЗаказ 8568/60 Тир ВЙИИПИ Государ по делам иэо 113035, Москваформула изобретенияГенератор импульсов, содержащийтранзистор, в базово-эмиттерный переход которого включен туннельный диод,о т л и ч а ю щ и й с я тем, что, сцелью повыаения частоты и стабильности генерйруемых импульсов, между коллектором и базой транзистора дополнительно установлен в обратном направлении стабилитрон.16Источники информации,принятые во внимание при экспертизе1. Известия АН Латвийской ССР,1962, 9 11, с. 21"28.2; Туннельные диоды и их применение в схемах переключения и в устрой 14 ствах СВЧ диапазона. Пер. с англ.под.ред. А.А, Визеля М., "Сов. радио",1965 (прототип).

Смотреть

Заявка

2393646, 02.08.1976

Заявитель

КЛИМОВ ВАЛЕНТИН ВИКТОРОВИЧ

МПК / Метки

МПК: H03K 3/12

Метки: генератор, импульсов

Опубликовано: 30.11.1980
