Наркозный аппарат
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 76664
Автор: Середницкий
Текст

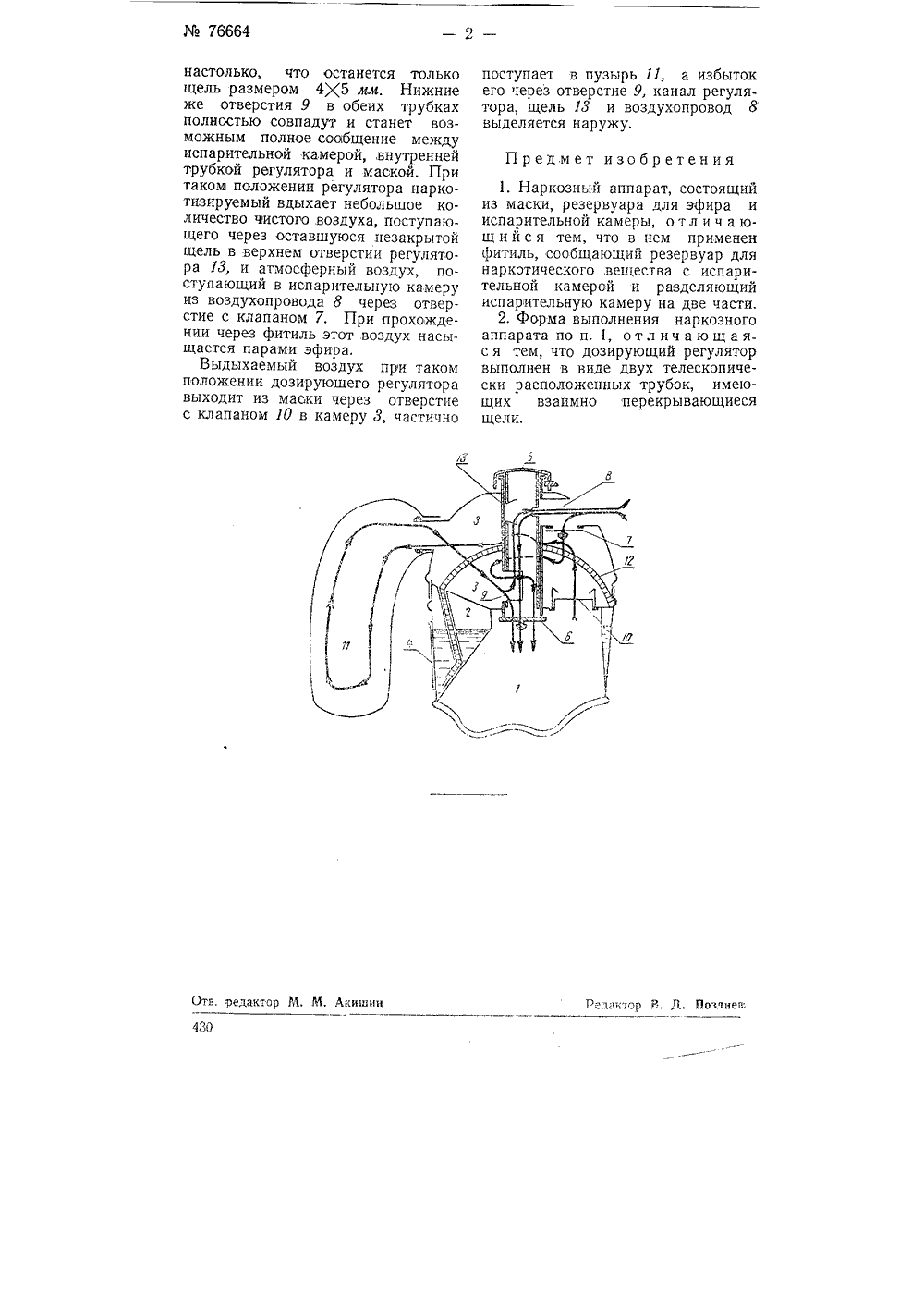

ЗОБРЕТЕНСВИДЕТЕЛЬСТВУ СА АВТОРСКО М С НАРКОЗНЫЙ января 1949 года в Кпри Совете МинистрОпубликовано 31 мите в СС дека явлен я 1949 год 429 Предлагаемый наркозный аппарат презназначен для эфирного наркоза с использованием углекислоты, выдыхаемой наркотизируемым.Отличительные особенности аппарата заключаются в использовании фитиля для испарения эфира и применении дозирующего регулятора, выполненного в виде двух телескопически расположенных трубок, имеющих, взаимно перекрывающиеся щели.На чертеже показана схема предлагаемого аппарата в положении максимального открытия дозируюшего регулятора (для эфира).Аппарат состоит из маски 1, резервуара для эфира 2 и испарительной камеры 3, Для лучшего прилегания к лицу а;аска по нижнему краю имеет соответственно с формами лица вырез и резиновую манжету. В передней стенке резервуара вделано стеклышко 4, через которое можно наблюдать за количеством эфира в резервуаре. Наполнение резервуара эфиром производится через лейку, припаянную сбоку аппарата. Маска и резервуар соединены вместе и имеют общие стенки. Над ними помещается испарительная камера 3, имеющая полушаровидную форму. Внутри камеры, в горизонтальном направлении, помещен фи. тиль 12, делящий камеру на два этажа - верхний и нижний, Через по изобретениям и открытиямР за Ма 390532 испарительную камеру проходит дозирующий регулятор 5, при помощи которого устанавливается необходимая концентрация эфира во вдыхаемом воздухе. Регулятор состоит из двух телескопически соединенных трубок, причем наружная трубка впаяна наглухо, а внутренняя вращается в пределах 1 бО. Своим ниж. ним концом дозирующий регулятор открывается в маску. На конце регулятора помещен клапан, открывающийся при вдохе в сторону маски 6 В верхнеи части наружной трубки регулятора (над фитилем) имеется прямоугольное отверстие 13, сообщающееся с воздухопроводом 8, по которому в аппарат поступает воздух. В нижней стенке воздухопровода имеется отверстие с клапаном 7, открывающимся при вдохе в сторону испарительной камеры. В нижней части наружной трубки регулятора имеется второе отверстие 9, расположенное на противоположной стенке регулятора. На внутренней трубке также имеются два аналогичньх отверстия, но они расположены на одной стороне, причем верхнее отверстие имеет форму разнобедренного треугольника.При установке дозирующего ре. гулятора на максимальную концентрацию верхние отверстия 13 дозпрующего регулятора перекроются(У; настолько, что останется только щель размером 4)(5 мм. Нижние же отверстия 9 в обеих трубках полностью совпадут и станет возможным полное сообщение между испарительной ка,мерой, внутренней трубкой регулятора и маской. При таком положении регулятора наркотизируемый вдыхает небольшое количество чистого .воздуха, поступающего через оставшуюся незакрытой щель в верхнем отверстии регулятора 18, и атмосферный воздух, поступающий в испарительную камеру из воздухопровода 8 через отверстие с клапаном 7. При прохождении через фитиль этот воздух насыщается парами эфира.Выдыхаемый воздух прои таком положении дозирующего регулятора выходит из маски через отверстие с клапаном 10 в камеру 3, частично в. редактор И. М. Акишии поступает в пузырь 11, а избыток его через отверстие 9, канал регулятора, щель 13 и воздухопровод 8 выделяется наружу,Предмет изобретения 1. Наркозный аппарат, состоящий из маски, резервуара для эфира и испарительной камеры, о т л и ч а ющ и й с я тем, что в нем применен фитиль, сообщающий резервуар для наркотического, вещества с испарительной камерой и разделяющий испарительную камеру на две части.2. Форма выполнения наркозного аппарата по п, 1, отличающаяс я тем, что дозирующий регулятор выполнен в виде двух телескопически расположенных трубок, имеющих взаимно перекрывающиеся щели,Ре,аактор В, д. Позлиеа:
СмотретьЗаявка
390532, 19.01.1949
Середницкий А. М
МПК / Метки
МПК: A61M 16/06
Опубликовано: 01.01.1949
Код ссылки
