Система кондиционирования воздуха
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

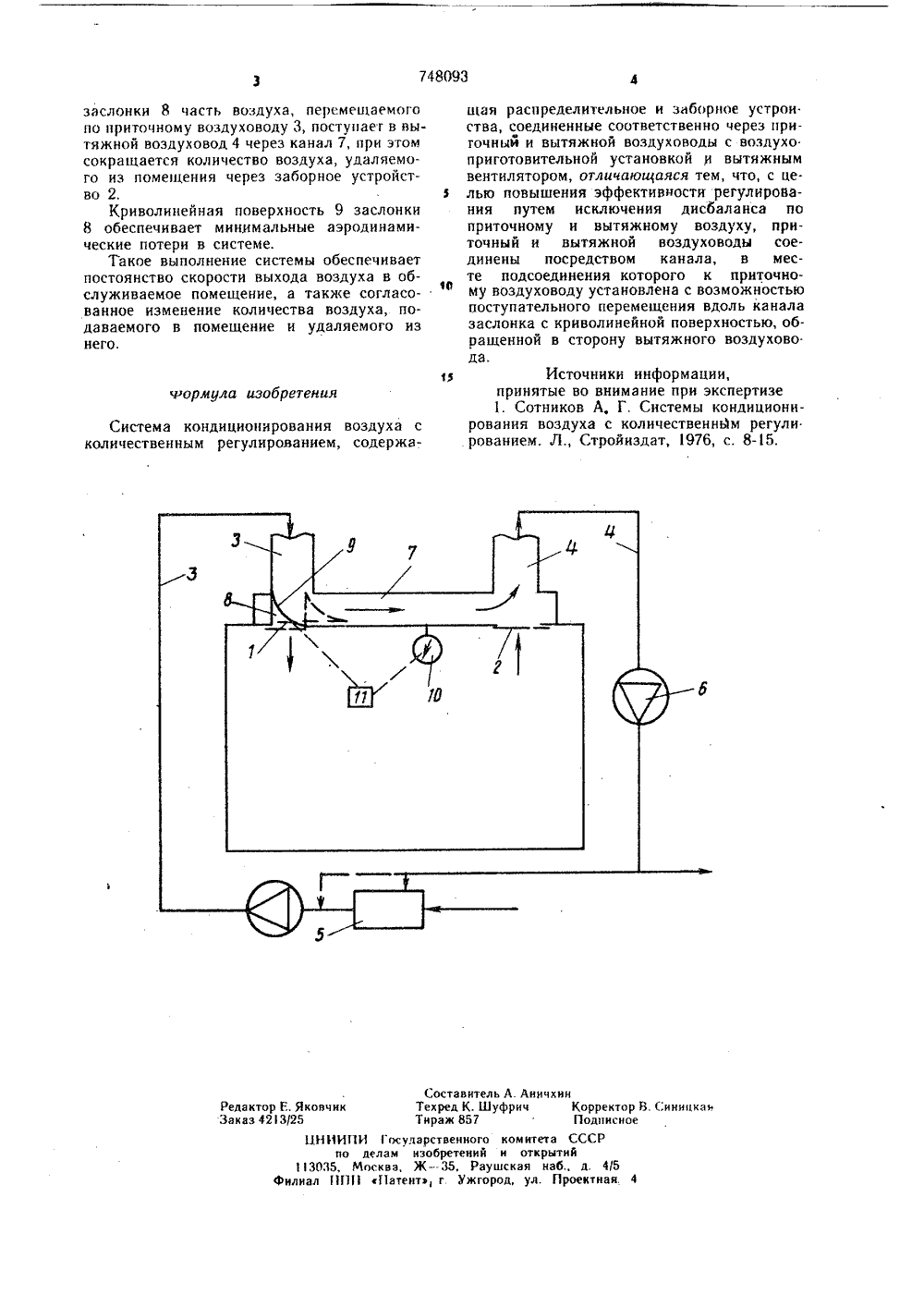

ОП ИСАНИЕЙЗОБРЕТЕН ИЯК АВТОРСКОЬАУ СЕИДЕТЕЛЬСТВУ Союз СоветскиеСоцмалкстическкеРеслттблмк и 748093Опубликовано 15.07.80. Бюллетень26Дата опубликования описания7,07,80 ио делам изобретений и открытий(72) Авторы изобретения А. А, Цыганков, В. Н. Обыдов, Б. К. Васильев и И. Д. Кордун Государственный союзный проектный институт Министерша связи СССР(54) СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХАИзобретение относится к технике венти. ляции и кондиционировання воздуха, в частности, к системам с количественным регулированием приточного воздуха.Известны системы кондиционирования воздуха с количественным регулированием, содержащие распределительное и заборное устройства, соединенные соответственно через приточный и вытяжной воздуховоды с воздухоприготовительной установкой и вытяжным вентилятором 1.Однако данные системы недостаточно эффективно регулируют параметры воздуха в обслуживаемых помещениях из-за возникающих дисбалансов по приточному и вытяжному воздуху.Цель изобретения - повышение эффективности регулирования путем исключения дисбаланса по приточному и вытяжному воздуху.Это достигается тем, что в предлагаемом устройстве приточный и вытяжной воздуховоды соединены посредством канала, в месте подсоединения которого к приточному воздуховоду установлена с возможностью поступательного перемещения вдоль канала заслонка с криволинейной поверхностью, об 2ращенной в сторону вытяжного воздуховода.На чертеже показана описываемая система кондиционирования.Система кондиционирования воздуха сколичественным регулированием содержит распределительное 1 и заборное 2 устройства соединенные соответственно через приточный 3 и вытяжной 4 воздуховоды с воздухоприготовительной установкой 5.и вытяжным вентилятором 6. Приточный 3 и вытяжной 4 10 воздуховоды соединены посредством канала7, в месте подсоединения которого к приточному воздуховоду 3 установлена с возможностью поступательного перемещения вдоль канала 7 заслонка 8 с криволинейной поверхностью 9, обращенной в сторону вытяжного воздуховода 4, Система содержит также датчик 10 и привод 11 заслонки 8,Система работает следующим образом.Приточный воздух от воздухоприготовительной установки 5 по приточному воздуховоду 3 и распределительное устройство 1 поступает в помещение, Количество воздуха, поступающего в помещение, регулируется заслонкой 8 с приводом 1 по команде датчика 10. При промежуточном положениизаслонки 8 часть воздуха, перемещаемого но приточному воздуховоду 3, постунаег в вытяжной воздуховод 4 через канал 7, при этом сокращается количество воздуха, удаляемого из помещения через заборное устройство 2.Криволинейная поверхность 9 заслонки 8 обеспечивает минимальные аэродинамические потери в системе.Такое выполнение системы обеспечивает постоянство скорости выхода воздуха в обслуживаемое помещение, а также согласованное изменение количества воздуха, подаваемого в помещение и удаляемого из него,формула изобретенияСистема кондиционирования воздуха сколичественным регулированием, содержащая распределительное и заборное устрои. ства, соединенные соответственно через приточный и вытяжной воздуховоды с воздухо. приготовительной установкой и вытяжным вентилятором, отличающаяся тем, что, с целью повышения эффективности регулирования путем исключения дисбаланса по приточному и вытяжному воздуху, приточный и вытяжной воздуховоды соединены посредством канала, в месте подсоединения которого к приточному воздуховоду установлена с возможностью поступательного перемещения вдоль канала заслонка с криволинейной поверхностью, обращенной в сторону вытяжного воздухово. да.Источники информации,принятые во внимание при экспертизе 1, Сотников А, Г. Системы кондиционирования воздуха с количественным регули рованием, Л., Стройиздат, 1976, с. 8-5.Составитель Л. АТехред К. ШуфричТираж 857 вчнк ом нтет отк кая д, ул.ударственногоизобретенийЖ, Рауенто, г. Ужгор НИИПИ Гос по делам 35, Москва 11 П 11 Па чхин Корректор В. Синияка Подписное а СССР рытий наб., д. 4/5 Проектная, 4
СмотретьЗаявка
2588627, 07.03.1978
ГОСУДАРСТВЕННЫЙ СОЮЗНЫЙ ПРОЕКТНЫЙ ИНСТИТУТ МИНИСТЕРСТВА СВЯЗИ СССР
ЦЫГАНКОВ АЛЕКСЕЙ АЛЕКСЕЕВИЧ, ОБЫДОВ ВЛАДИМИР ПАВЛОВИЧ, ВАСИЛЬЕВ ВАСИЛИЙ КУЗЬМИЧ, КОРДУН ИРИНА ДАВИДОВНА
МПК / Метки
МПК: F24F 11/04
Метки: воздуха, кондиционирования
Опубликовано: 15.07.1980
Код ссылки
<a href="https://patents.su/2-748093-sistema-kondicionirovaniya-vozdukha.html" target="_blank" rel="follow" title="База патентов СССР">Система кондиционирования воздуха</a>
