Система регулирования температуры воздуха в студии телецентра

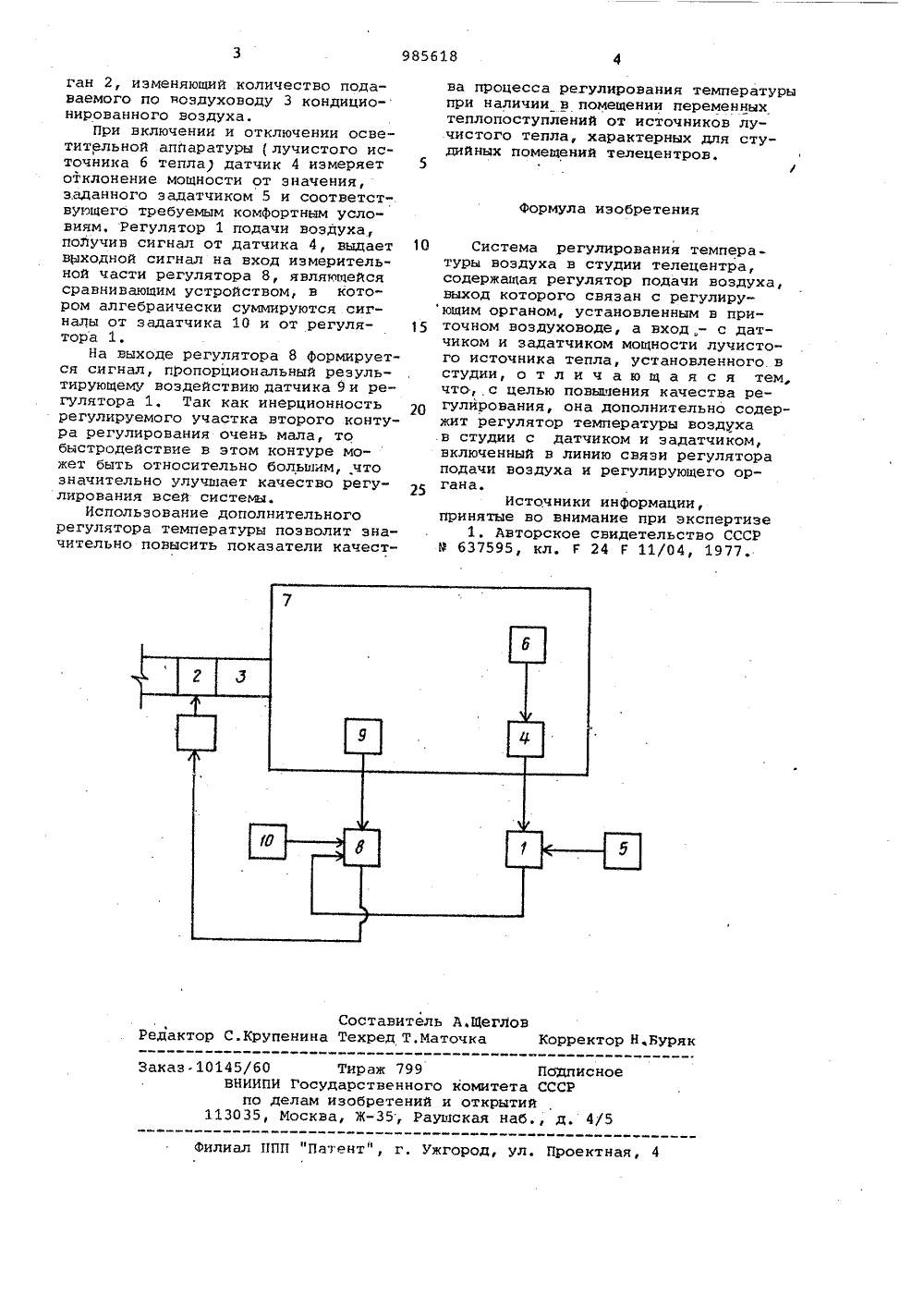

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(61) Дополнительное к авт, свид-ву(22) Заявлено 200481 (21) 3279376/29-06 51) М. КЛ.з Г 24 Г 11/04 с присоединением заявки Нов Государственный комитет СССР по делам изобретений и открытий ф(0888) Опубликовано 30.12,82,Бюллетень йо 48 Дата опубликования описания 30.2 62 т1В.Б.Миньков и Л.А.Финогенова(72) Авторы изобретения Государственный проектный институт "Проектпромвентиляцияи(54) СИСТЕМА РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ВОЗДУХА В СТУДИИ ТЕЛЕЦЕНТРАИзобретение относится к технике кондиционирования воздуха в помещениях с источникамилучистого тепла, например, в студийных помещениях телецентров.Известна система регулирования температуры воздуха в студии телецентра, содержащая регулятор подачи воздуха, выход которого связан с регулирую.щим органом, установленным в приточном воздуховоде, а вход - с датчиком и задатчиком мощности лучистого источника тепла, установленного в студии, 1Недостатком известной системы является неудовлетворительное обеспечение комФортных условий при наличиив помещении переменных теплопоступлений от источников лучистого тепла,например, от. осветительной аппаратуры, так каК при включении осветительной аппаратуры в студийном помещении телецентра люди, находящиеся взоне съемки, сразу ощущают тепловоевоздействие,При этом дискомфорт усугубляется переменным характеромлучистых теплопоступлений.Цель изобретения - повышение качества регулирования,Указанная цель достигается тем,что система дополнительно содержитрегулятор температуры воздуха в студии с датчиком и задатчиком, включенный в линию связи регулятораподачи. воздуха и регулирующего органа.На чертеже показана принципиальнаясхема системы регулирования .температуры воздуха в студии телецентра.Система содержит регулятор 1 подачи воздуха, выход которого связанс регулирукщим органом 2, установленным в приточном воэдуховоде 3, авход - с датчиком 4 и эадатчиком 5мощности лучистого источника 6 тепла,установленного в студии 7, Системадополнительно содержит регулятор 8температуры воздуха в студии 7 сдатчиком 9 и задатчиком 10, включенный в линию связи регулятора 1 по-.дачи воздуха и регулирующего органа 2.Система работает следующим образом.Температура воздуха в студии 7измеряется датчиком 9 и поддерживается в значении, заданном задатчиком 10 посредством регулятора 8,воздействующего на регулирующий ор985618 Формула изобретения Составитель А.ЩегловРедактор С.Крупенина Техред Т.Маточка Корректор Н.Буряк Заказ/60 Тираж 799 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ган 2, изменяющий количество подаваемого по воэдуховоду 3 кондиционированного воздуха.При включении и отключении осветительной аппаратуры (лучистого источника 6 тепла) датчик 4 измеряетотклонение мощности от значения,заданного эадатчиком 5 и соответст-.вующего требуемым комфортным условиям. Регулятор 1 подачи воздуха,получив сигнал от датчика 4, выдаетвыходной сигнал на вход измерительной части регулятора 8, являющейсясравнивающим устройством, в котором алгебраически суммируются сигнацы от задатчика 10 и от регулятора 1,На выходе регулятора 8 формируется сигнал, пропорциональный результирующему воздействию датчика 9 и регулятора 1, Так как инерционностьрегулируемого участка второго контура регулирования очень мала, тобыстродействие в этом контуре может быть относительно большим, чтозначительно улучшает качество регулирования всей системы,Использование дополнительногорегулятора температуры позволит значительно повысить показатели качества процесса регулирования температуры при наличии в помещении переменных теплопоступлений от источников лучистого тепла, характерных для студийных помещений телецентров,5 / 1 О Система регулирования температуры воздуха в студии телецентра,содержащая регулятор подачи воздуха,выход которого связан с регулирующим органом, установленным в при 5 точном воздуховоде, а вход, - с датчиком и задатчиком мощности лучистого источника тепла, установленного.встудии, о т л и ч а ю щ а я с я тем,чтос целью повышения качества регулирования, она дополнительно содержит регулятор температуры воздуха.в студии с датчиком и задатчиком,включенный в линию связи регулятораподачи воздуха и регулирующего ор 25 гана.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 637595, кл, Г 24 Г 11/04, 1977.
