Симметрирующий трансформатор импедансов 1: 4

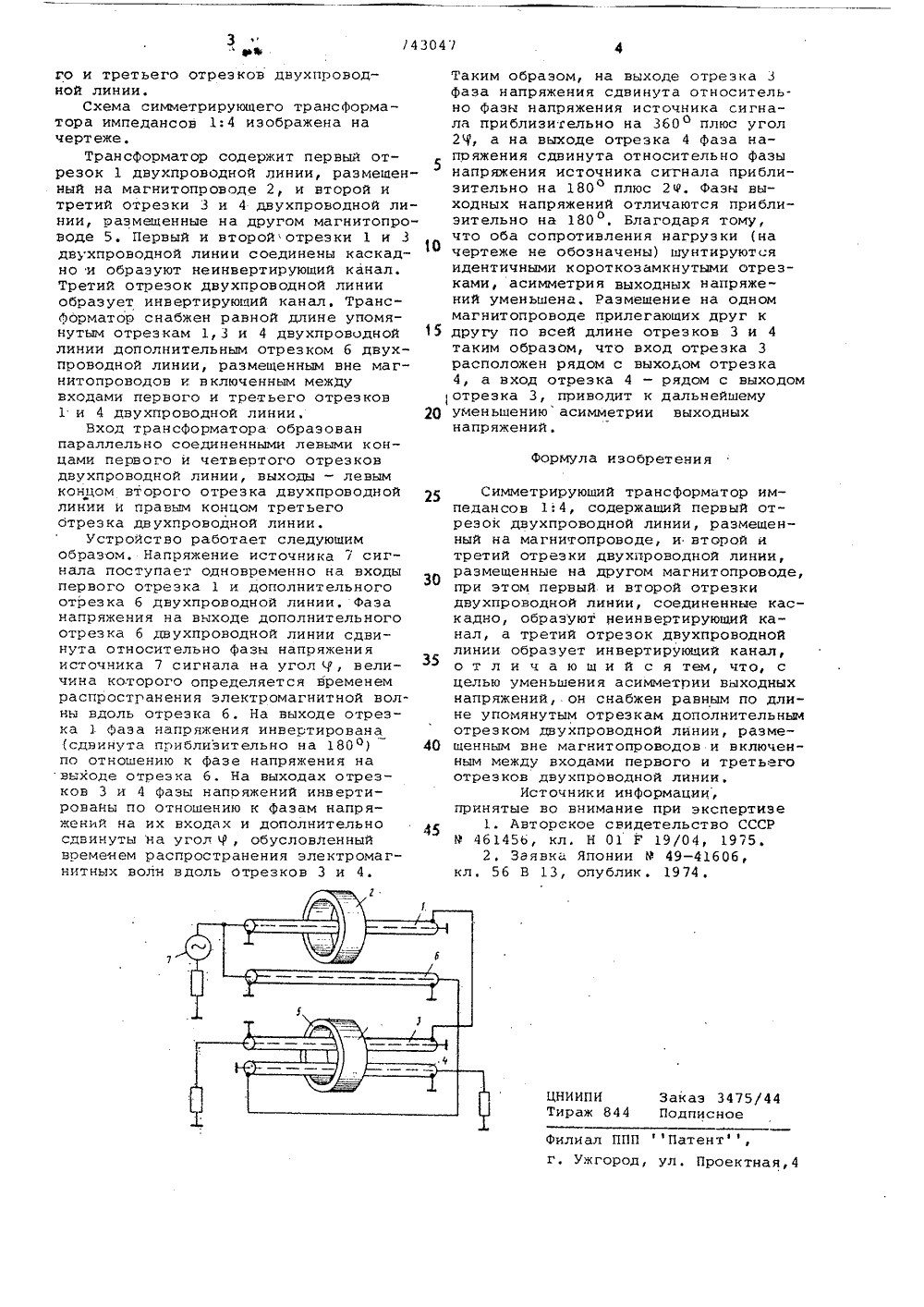

О и и с А н ВГ:1ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 271077 (21) 2537174/24-07с присоединением заявки Мо(51)м, к,2 Н 01 Г 19/04 Государственный комитет СССР по делам изобретений и открытий(72) Авторы изобретения А. П, Кулинич и А. В. Семенов Сибирский физико-технический институт им. В.Д.Кузнецовапри Томском ордена Трудового Красного Знаменигосударственном университете им.В.В.Куйбышева(54) СИММЕТРИРУЮЩИЙ ТРАНСФОРМАТОР ИМПЕДАНСОВ 1:4 Изобретение относится к радиоэлектронике и может быть использовано в ВЧ и СВЧ технике, например, в усилителях, генераторах, фазовращателях и антенно-фидерных устройствах 5 для перехода от несимметричного источника сигнала к симметричной нагрузке (при отношении сопротивлений источника сигнала и нагрузки 1:4).Известен симметрирующий трансформатор импедансов 1:.4, содержащий магнитопровод и инвертирующий и неинвертирующий отрезки линии передачи, соединенные на входе параллельно 1),Недостатком этого трансформатора 5 являетсяасимметрия- выходных напряжений., обусловленная неидентичностью амплитудно-частотных характеристик инвертирующего и неинвертируюшего каналов. 20Известен также симметрирующий трансформатор импедансов 1:4, содержащий первый отрезок двухпроводной линии, размещенный на магнитопроводе, и второй и третий отрезки двухпровод ной линии, размещенные на другом магнитопроводе при этом первый и второй отрезки двухпроводной линии, соединенные каскадно, образуют неинвертируюший канал, а третий отрезок 30 двухпроводной линии образует инвертируюший канал 2,Данное устройство является наиболее близким к изобретению. по технической сущности и достигаемому результ ату.Недостатком такого устройства является асимметрия выходных напряжений, обусловленная неидентичностьюамплитудно-частотных характеристикинвертируюшего и неинвертируюшегоканалов.Цель изобретения - уменьшение асим.метрии выходных напряжений.Это достигается тем, что известныйсивв 4 етрирующий трансформатор импедансов 1;4, содержащий первый отрезок двухпроводной линии, размещенныйна магнитопроводе, и второй и третийотрезки двухпроводной линии, размещенные на другом магнитопроводе, приэтом первый второй отрезки двухпроводной линии, соединенные каскадно,образуют неинвертирующий канал; атретий отрезок двухпроводной линииобразует инвертирующий канал, снабженравным по длине упомянутым отрезкамдополнительным отрезком двухпроводнойлинии, размещенным вне магнитопроводов и включенным между входами перво/43047 Формула изобретения аказ 3475/4одписное ЦНИИПИТираж 84 ППП Патент Фил го и третьего отрезков двухпроводной линии.Схема симметрирующего трансформатора импедансов 1:4 изображена начертеже,Трансформатор содержит первый отрезок 1 двухпроводной линии, размещенный на магнитопроводе 2, и второй итретий отрезки 3 и 4 двухпроводной линии, размещенные на другом магнитопроводе 5. Первый и второйотрезки 1 и 3двухпроводной линии соединены каскадно и образуют неинвертирующий канал.Третий отрезок двухпроводной линииобразует инвертирующий канал, ТрансФорматор снабжен равной длине упомянутым отрезкам 1,3 и 4 двухпроводнойлинии дополнительным отрезком б двухпроводной линки, размещенным вне магнитопроводов к включенным межДувходами первого и третьего отрезков1 и 4 двухпроводной линии,Вход трансформатора образованпараллельно соединенными левыми концами первого и четвертого отрезковдвухпроводной линии, выходы - левымконцом второго отрезка двухпроводнойлинии и правым концом третьегоотрезка двухпроводной линии.Устройство работает следующимобразом. Напряжение источника 7 сигнала поступает одновременно на входыпервого отрезка 1 и дополнительногоотрезка б двухпроводной линии, Фазанапряжения на выходе дополнительногоотрезка б двухпроводной линии сдвинута относительно фазы напряженияисточника 7 сигнала на угол , величина которого определяется временемраспространения электромагнитной волны вдоль отрезка б, На выходе отрезка 1 Фаза напряжения инвертирована(сдвинута приблизительно на 1800)по отношению к фазе напряжения навыходе отрезка б. На выходах отрез -ков 3 и 4 фазы напряжений инвертированы по отношению к фазам напряжений на их входах и дополнительносдвинуты на угол ч, обусловленныйвременем распространения электромагнитных волн вдоль отрезков 3 и 4. Таким образом, на выходе отрезка 3фаза напряжения сдвинута относительно фазы напряжения источника сигнала приблизительно на 360 о плюс угол2 М, а на выходе отрезка 4 фаза напряжения сдвинута относительно фазынапряжения источника сигнала приблизительно на 180 плюс 2 Ю. Фазы выходных напряжений отличаются приблизительно на 180 . Благодаря тому,что оба сопротивления нагрузки (начертеже не обозначены) шунтируютсяидентичными короткозамкнутыми отрезками, асимметрия выходных напряжений уменьшена, Размещение на одноммагнитопроводе прилегающих друг к 15 другу по всей длине отрезков 3 и 4таким образом, что вход отрезка 3расположен рядом с выходом отрезка4, а вход отрезка 4 - рядом с выходом(отрезка 3, приводит к дальнейшему 20 уменьшению асимметрии выходныхнапряжений. Симметрируюший трансформатор импедансов 1.4, содержащий первый отрезок двухпроводной линии, размещенный на магнитопроводе, и второй итретий отрезки двухпроводной линии,размещенные на другом магнитопроводе,при этом первый и второй отрезкидвухпроводной линии, соединенные каскадно, образуют неинвертирующий канал, а третий отрезок двухпроводнойлинии образует инвертирующий канал,отличающий сятем,что,сцелью уменьшения асимметрии выходныхнапряжений, он снабжен равным по длине упомянутым отрезкам дополнительнымотрезком двухпроводной линии, раэме 40 щенным вне магнитопроводов и включенным между входами первого и третьегоотрезков двухпроводной линии.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 461456, кл. Н 01 Г 19/04, 1975.2. Заявка Японии М 49-41606,кл. 56 В 13, опублик. 1974,г. Ужгород, ул. Проектная,4
