Модификатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 722980
Авторы: Асташов, Ковалева, Шафранский
Текст

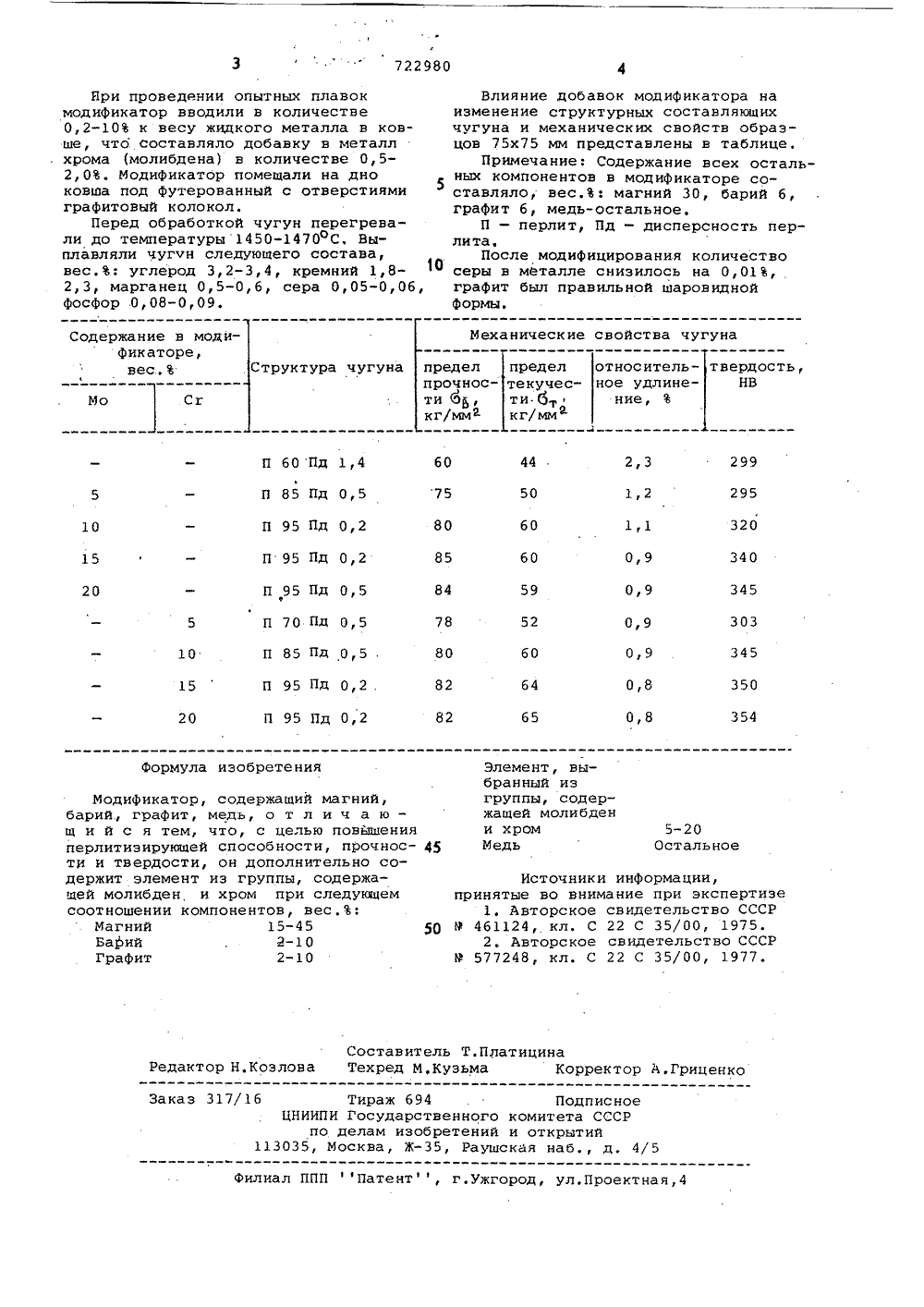

отеч нс тА НИ Е Союз Советских Социалистических Республик(51)М. Кл.2 С 22 С 35/00 Государственный комитет СССР по делам изобретений и открытий(71) Заявитель Воронежский политехнический институт( 54 ) МОДИФИКАТОР 10Использование известного модификатора не обеспечивает максимальной перлитиэации металлической структуры чугуна. Отливки имеют в структуре повышенноеколичество феррита, и сле довательно, их прочность, твердость и износостойкость - незначительны.Известен модификатор, содержащий, вес.%:МагнийБарийГрафитМедь П р и м е р, Модификаторы изготавливали из смесй стружки магния, солей или окислов бария, аморфного графита, стружки меди, дробленого ферромолибдена (дробленого феррохрома) гранулометрии 3-4 мм. Из смеси компонентов в пресс-формах на прессах средней мощности беэ нагрева и применения связующих материалов изготавливали брикеты весом 0,25-0,5 кг, которые имели достаточную прочность и не требовали дальнейшей обработки. 15-45 200,5-102-10Остальное 2. Однако в известном модификаторе 25 эффект максимальной перлитизации металлической матрицы чугуна проявляется недостаточно полно, содержание феррита в структуре не бывает ниже 10%,30 Изобретение относится к металлур гии и может быть использовано при производстве отливок из высокопрочного чугуна с шаровидным графитом.Известен модификатор для чугуна следующего состава, вес.Ъ:Магний 3-5Графит 8-10железо Осталь ное 1, . Цель изобретения - повышение перлитизирующей способности, прочностии твердости чугуна.Поставленная цель достигается тем,что предлагаемый модификатор дополНительно содержит элемент иэ группы,содержащей молибден и хром при следующем соотношении компонентов, вес.Ъ:Магний 15-45Барий 2-10Графит 2-10Компонент,выбранный изгруппы, содержащей молибдени хром 5-20Медь Осталь ноеМеханические свойства чугуна Структура чугуна относительное удлинение, Ъ твердость, НВ пределтекучести Откг/мм пределпрочности 4,кг/мм Мо П 60 Пд 1,4 П 85 Пд 0,5 299 2,3 60 295 75 1,2 50 320 60 80 10 15 340 85 0,9 60 345 0,9 59 20 52 303 0,9 345 0,9 60 80 10 0,8 82 350 15 354 0,8 82 20 Элемент, выбранный иэгруппы, содержащей молибдени хромМедь Формула изобретения 5-20Остальное Составитель Т.Платицина Редактор Н,Козлова Техред М,кузьма Корректор А,ГриценкоЗаказ 317/16 Тираж 694 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП Патент, г.Ужгород, ул.Проектная,4 Нри проведении опытных плавок модификатор вводили в количестве 0,2-10 к весу жидкого металла в ковше, что составляло добавку в металл хрома (молибдена) в количестве 0,5- 2,0. Модификатор помещали на дно ковша под футерованный с отверстиями графитовый колокол.Перед обработкой чугун перегревали до температуры 1450-1470 цС. Выплавляли чугун следующего состава, вес.Ъ: углерод 3,2-3,4, кремний 1,8- 2,3, марганец 0,5-0,6, сера 0,05-0,06, фосфор 0,08-0,09. П 95 Пд 0,2 П 95 Пд 0,2 П 95 Пд 0,5 П 70 Пд 0,5 П 85 Пд 0,5 П 95 Пд 0,2 П 95 Пд 0,2 МодиФикатор, содержащий магний, барий, графит, медь, о т л и ч а ю - щ и й с я тем, что, с целью повйшения перлитиэирующей способности, прочнос тн и твердости, он дополнительно содержит элемент иэ группы, содержащей молибден и хром при следующем соотношении компонентов, вес.%:Магний 15-45 50 Барий 2-10ГраФит 2-10 Влияние добавок модификатора наизменение структурных составляющихчугуна и механических свойств образцов 75 х 75 мм представлены в таблице,Примечание: Содержание всех остальных компонентов в модификаторе составляло, вес.%: магний 30, барий б,графит б, медь-остальное,П - перлит, Пд - дисперсность перлита.После модифицирования количествосеры в металле снизилось на 0,01 ,графит был правильной шаровиднойформы. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 461124, кл. С 22 С 35/00, 1975.2. Авторское свидетельство СССРР 577248, кл. С 22 С 35/00, 1977.
СмотретьЗаявка
2668326, 02.10.1978
ВОРОНЕЖСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ШАФРАНСКИЙ ВИКТОР КАЗИМИРОВИЧ, КОВАЛЕВА ИРИНА АРКАДЬЕВНА, АСТАШОВ АЛЕКСЕЙ ФЕДОРОВИЧ
МПК / Метки
МПК: C22C 35/00
Метки: модификатор
Опубликовано: 25.03.1980
Код ссылки
<a href="https://patents.su/2-722980-modifikator.html" target="_blank" rel="follow" title="База патентов СССР">Модификатор</a>
Модификатор чугуна
Номер патента: 1588791
Опубликовано: 30.08.1990
Авторы: Баранник, Бармыков, Герасимов, Ильичева, Рышков
МПК: C22C 35/00
Метки: модификатор, чугуна
...чего ухудшается Форма графита и снижаются механические свойства чугуна, При содержании сплава М 8-Еп-Ег в модификаторе менее 30% в расплав вносится недостаточно интерметаллидов магния с цинком и цирконием, вследствие чего снижается длительность модифицирующего эффекта, ухудшается изотропность структуры и свойств чугуна в различных сечениях отливкиПрименение в модификаторе отходов стружки после механообработки деталей сплава Мя-Еп-Ег позволяет удешевить40 процесс модифицирования чугуна, снизить его себестоимость, утилизировать отходы машиностроительного производства отливок из магниевых сплавов.Криолит в составе предлагаемого 45 модификатора чугуна способствует рафинированию расплава, формируя жидкоподвижные шлаки, препятствует...
Способ обогащения магний-содержащего фосфатного сырья
Номер патента: 1058878
Опубликовано: 07.12.1983
Авторы: Баскакова, Беляков, Валовень, Дементьева, Лаврова, Треущенко, Шувалова
МПК: C01B 25/22
Метки: магний-содержащего, обогащения, сырья, фосфатного
...0,5, Причем 125,5 кгсерной кислоты поступает на 1 стадию при скорости подачи ее 21 м /т9на вторую стадию 39,5 кг при скорости подачи 6 м/т,ч, на третьюстадию -17,9 кг при скорости ееподачи 1,0 м/т ч, При этом степень извлечения окиси магния сос"6 О тавляет 80, степень извлеченияРО,9, выход РО составляет99,8, Концентрат содержит 19,5,РО", 0,68 окиси маГния, 30 н,о,3 двуокиси углерода, 9 трехокиси65 серы. Пульпа в количестве 491 кгпоступает в классификатор, где происходит отделение 24 кг гипса и 12 кг н.о. от обогащенного концентрата. Обогащенный концентрат в количестве 97 кг следующего химического составапятиокись фосфора 24,6, окись магния 0,68, н.о. 18, серы 0,9 направляется на экстракцию, где из него получают фосфорную кислоту....
Модификатор для чугуна
Номер патента: 706461
Опубликовано: 30.12.1979
Авторы: Барабаш, Дорофеев, Иванченко, Котова, Литовка, Рябчиков, Шафоренко
МПК: C22C 35/00
Метки: модификатор, чугуна
...упругости,кгс/мм 16850-17000Предел прочности, кгс/мм : 74,5-80,8Относительноеудлинение, Ъ 4,5Содержание перлита в чугуне составляет 80-85,Целью изобретения является повышение жидкотекучести и,механических свойств чугуна,3 706461 ь-" "1" 3,0 12,0 6 у 4 10 3,0 Ос 93,5 таль 14 5 35,0 8 н ечГ1,0 25 0 13 4 5 О 10,8 8,2 -ф -. 19150 90,5 45 100 10,0 150 20,0 15,0-1 ф - 18330 96,0 2 1,0 ,3,0 12 3 6,5 8,8 12 710 0 3 е 0-25 0-35.5-15 1-20 3-15 стальн ки информации,мание при экспертианции Р 2152243, 1967,свидетельство ССС 22 С 35/00, 1976. 09 5 Составитель А, СоловейРе акто 3Хо акова Тех е И.Асталош Ко екто В, Бутя 8167/23 Тираж 727 ЦНИИПИ Государственног по делам изобретений 113035 Москва ЖПэдпнснСР За омитета открыти ушск ПП фПатент 1, г....
Применение углеродосодержащих модификаторов при отливке сплавов магния, содержащих бериллий
Номер патента: 75164
Опубликовано: 01.01.1949
Автор: Крымов
МПК: B22D 21/04
Метки: бериллий, магния, модификаторов, отливке, применение, содержащих, сплавов, углеродосодержащих
...обретени Применение углеродосодержаения зерна при литье магниевых для размел х берилл:ш,х модР 1 фикаторо плавов, содергка Магниевые сплавы, содержащие бериллий, обычно модифицир взоля в них титаи или же используя перегрев металла.Однако для магниевых сплавов, содержащих небольшие приса бериллия (до 0,05 о), эти приемы модпфицпровання не эффективнь не обеспечивают должного размельчения зерна.Предлагается применять для размельченпязернаприлитье маги вых сплавов, содержащих до 0,05 чз бернллпя, углеродосодержа модификаторы.Так, например, могут быть применены следующие модификато карбиды металлов, прелпочтительно кальция, алюминия или бора, торые вводятся в порошке в количостве 0,1 - 3"о; углекислые соли таллов, предпочтительно СаСОз,...
Металлокерамический фрикционный сплавизвестны металлокерамические фрикционные сплавы на основе железа, содержащие медь,графит, асбест, сернокислый барий, двуокись кремния, сернокислое железо. предложенный метал
Номер патента: 168314
Опубликовано: 01.01.1965
Авторы: Мигунов, Сапронов, Шадска
МПК: C22C 33/02, C22C 38/00
Метки: асбест, барий, двуокись, железа, железо, кремния, медь,графит, метал, металлокерамические, металлокерамический, основе, предложенный, сернокислое, сернокислый, содержащие, сплавизвестны, сплавы, фрикционные, фрикционный
...Государственного комитета по авиационной тех Зая 2грузкой 15 - 25 кг/см 2 Известны металлокерамические фрикционные сплавы на основе железа, содержащие медь, графит, асбест, сернокислый барий, двуокись кремния, сернокислое железо.Предложенный металлокерамический фрикционный сплав на основе железа содержит (в %): еченый металлокерамическийав может быть примененах самолетов и других узл тор сумет нзобретени 10 - 4 -МедьГрафитАсбестКобальтКарбидКарбидСерноки й сплав дь, гра- отличаю- износо 10 Металлокер на железной о фит, асбест, икайся тем, чт стойкости и к15 тав входят (в мическии фрикцснове, содержащиернокислое желео, с целью повыэффициента трен онйо,шен 2 4 0 - 5 боракремнияслое железо 2 - 2 - 5 -в его МедьГрафитАсбестКобальтКарбид...
Предыдущий патент: Модификатор для серого чугуна
Следующий патент: Чугун
Случайный патент: Устройство для поиска кратчайших путей на сети связи
