Стенд для испытания зубчатых колес на торцовый износ зубьев

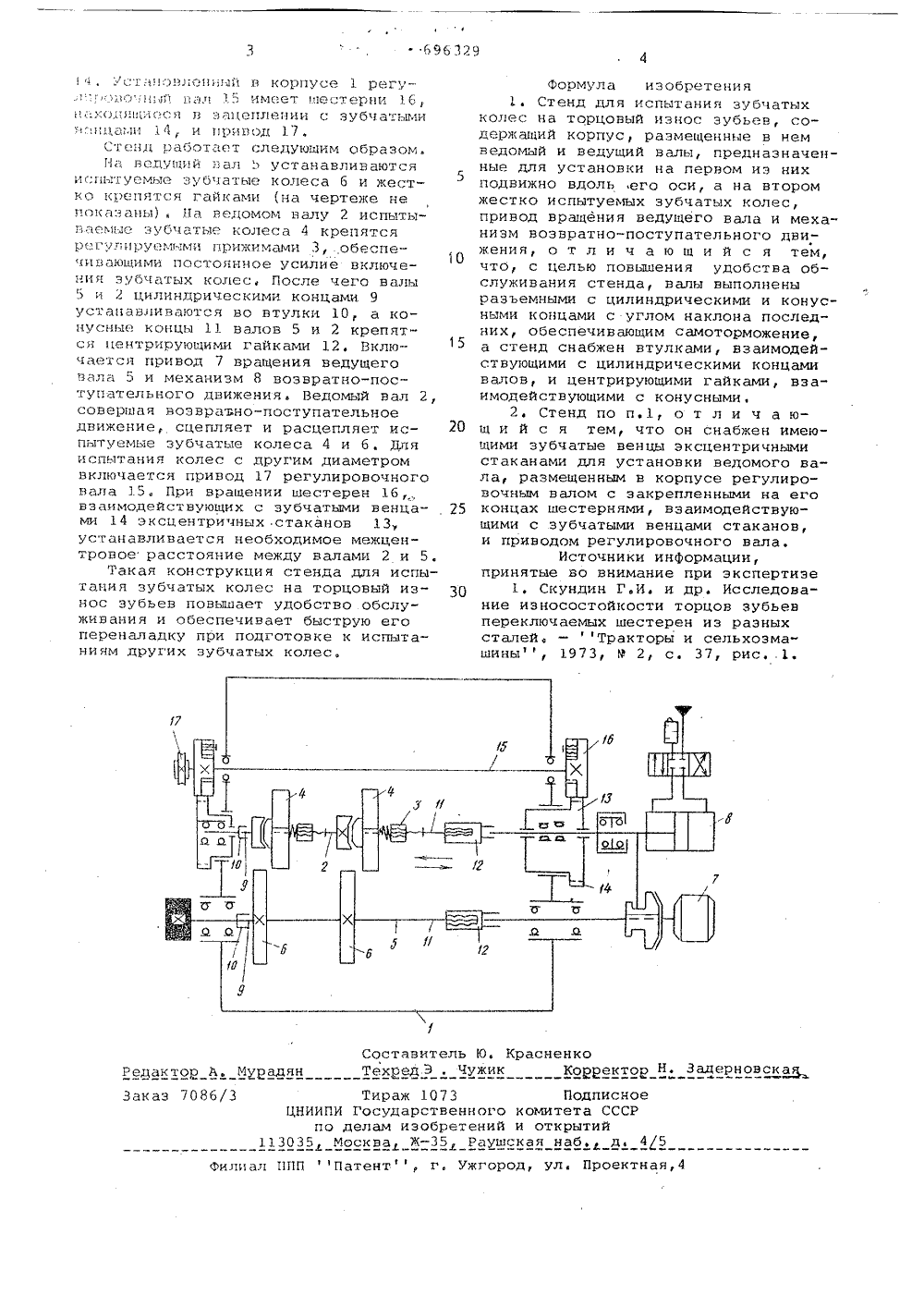

Союз Советскик Социалистических Республик(23) ПриоритетОпубликовано 05.11.79. Бюллетень И 941Дата опубликования описания 05.1179 р)( 2 С; 01 И 13/02 Государственный комитет СССР по делам изобретений и открытий(54 ) СТЕНД ДЛЯ ИСПЬ)ТАНИЯ ЗУБ 1 АТЬХ КОЛЕС НА ТОРЦОВЬ)И ИЗНОС ЗУБЬЕВ 10 20 Изобретение относится к машиностроению,а именно к испытательной технике, и может быть использовано прииспытаниях на торцовый износ новыхи восстановленных зубчатых колес. 5Известен стенд для испытания зубчатых колес на торцовый износ зубьев,содержащий корпус, размещенные в немведомый и ведущий валы, предназначенные для установки на первом изних подвижно вдоль .оси, а на второмжестко испытуемых зубчатых колес,привод вращения ведущего вала и механизм возвратно-поступательного движения 1) . 15Недостатком указанного стенда являются сложность установки испытуемыхзубчатых колес на стенд, а также постоянное нарушение при каждой заменеиспытуемых колес сопряжений валподшипник и подшипник - гнездо подшипника, которое приводит к ускоренному износу указанных сопряжений.Целью изобретения является повышение удобства обслуживания стенда,Укаэанная цель достигается тем,что валы выполнены разъемными сцилиндрическими и конусными концамис углом наклона последних, обеспечивающим самоторможение, а стенд снабжен втулками, взаимодействующими с цилиндрическими концами валов,и центрирующими гайками, взаимодействующими с конусными,Кроме того, стенд снабжен имеющими зубчатые венцы эксцентричнымистаканами для установки ведомоговала, размещенным в корпусе регулн ровочным валом с закрепленнымина его концах шестернями, взаимодействующими с зубчатыми венцамистаканов, и приводом регулировочного вала.На чертеже изображена принципиальная схема стенда для испытания зубчатых колес на торцовый износ зубьев.Стенд содержит корпус 1, ведомыйвал 2 с регулируемыми прижимами3 для устанавливаемых подвижно испытуемых зубчатых колес 4, ведущий вал5 с гайками (на чертеже не показаны)для жесткой установки испытуемых колес 6, привод 7 вращения и механизм8 возвратно-поступательного движения.Каждый вал 2 или 5 имеет цилиндрический конец 9, установленный вовтулке 10, и конусный конец 11, размещенный в центрирующей гайке 12,Ведомый вал 2 установлен в эксцентричных стаканах 13 с зубчатыми венцамиФС М 329 Ю, жи СоставителТехуед Э,Тираж 1073ИПИ Государствепо делам изобреМосква Жнен о Редактор А. МЗаказ 7086/3 ян Подписноемитета СССРткрытийнаб, д. 45 ного к ений и Раушск 1303 ул, Проектная,роц, усталою и,:ый в корпусе 1 регу- ," г,;:о-, я л5 имеет шестерни 16, и;:.копящиеся в зацеплении с зубчатыми т;.".нцами 1 4, и привод 17.Стенд работает следующим образом.На вацущий вал 5 устанавливаются испытуемые зуб чатые колеса О и жестко крепятся гайками (на чертеже не1 показаны), Иа ведомом валуиспытып-.емые эуСчатые колеса 4 крепятся регулируемыми прижимами З,.обеспечивающими постоянное усилие включения зубчатых колес, После чего валы 5 и 2 цилиндрическими концами 9 устанавливаются во втулки 10, а конусные концы 11 валов 5 и 2 крепятся центрирующими гайками 12, Включается привод 7 вращения ведущего вала 5 и механизм Я возвратно-поступательного движения. Ведомый вал 2, совершая возвратно-поступательное движение, сцепляет и расцепляет испытуемые зубчатые колеса 4 и 6. Для испытания колес с другим диаметром включается привод 17 регулировочного вана 35, При вращении шестерен 1 б взаимодействующих с зубчатыми венцами 14 эксцентричных стаканов 13, устанавливается необходимое межцентровое расстояние между валами 2 и 5.Такая конструкция стенда для испытания зубчатых колес на торцовый износ зубьев повышает удобство обслуживания и обеспечивает быструю его переналадку при подготовке к испытаниям других зубчатых колес. илиал ППП фПатентф, г Формула изобретения1. Стенд для испытания зубчатыхколес на торцовый износ зубьев, содержащий корпус размещенные в немведомый и ведущий валы, предназначенные для установки на первом иэ нихподвижно вдоль его оси, а на второмжестко испытуемых зубчатых колес,привод вращения ведущего вала и механизм возвратно-поступательного движения, о т л и ч а ю щ и й с я тем,что, с целью повышения удобства обслуживания стенда, валы выполненыразъемными с цилиндрическими и конусными концами с углом наклона последних, обеспечивающим самоторможение,а стенд снабжен втулками, взаимодействующими с цилиндрическими концамивалов, и центрирующими гайками, взаимодействующими с конусными2. Стенд по п.1, о т л и ч а ю 20 щ и й с я тем, что он снабжен имеющими зубчатые венцы эксцентричнымистаканами для установки ведомого вала, размещенным в корпусе регулировочным валом с закрепленными на его25 концах шестернями, взаимодействующими с зубчатыми венцами стаканов,и приводом регулировочного вала.Источники инФормации,принятые во внимание при экспертизе1. Скундин Г.И. и др. Исследование износостойкости торцов зубьевпереключаемых шестерен иэ разныхсталей. - "Тракторы и сельхоэма"шины", 1973, Р 2, с. 37, рис1ектор И. Задерновская
