Способ нагружения передач в испытательных стендах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

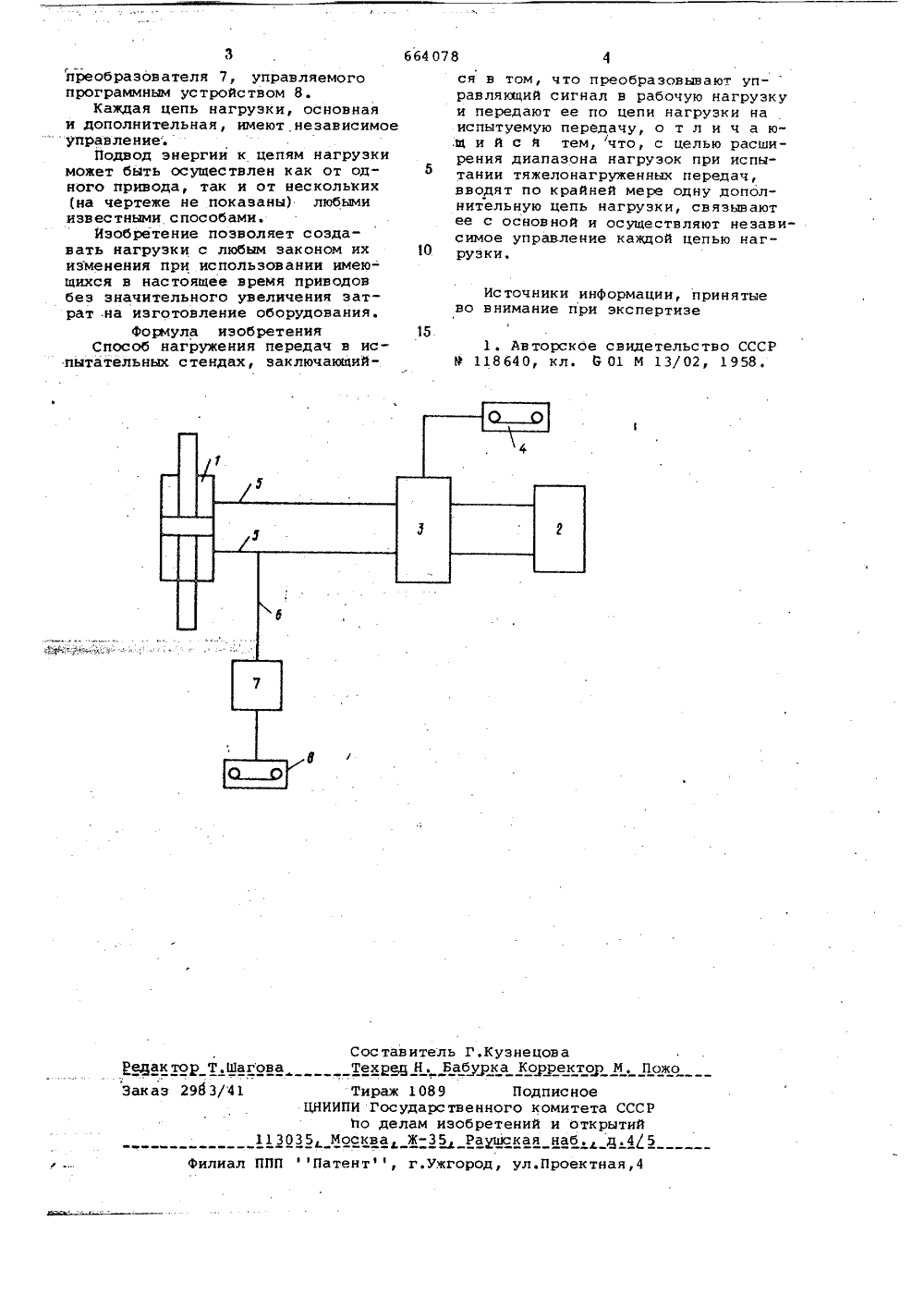

О П И С А и И Е664078 Союз СоветсиизСоциалистически яРеспублик ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51)М. Кл.2 001 М 13/02с присоединением заявки М 9 Государственный комнтет СССР по делам нзобретеннй н открытий(54) СПОСОБ НАГРУЖЕНИЯ ПЕРЕДАЧ В ИСПЬ)ТАТЕЛЬНЬХСТЕНДАХ И зоб ре тенне от нос итс я к ис пыта- тельной технике и может быть использовано в стендах для испытания передач, в которых нагружающее устройство имеет нежесткую или условно жесткую характеристику.Известен способ нагружения передач в испытательных стендах, заключающийся в том, что преобразовывают управляющий сигнал в рабочую нагрузку и перадают ее по цепи нагрузки на испытуемую передачу (11. При испытаниях тяжелонагруженных передач или других механизмов,напри.15 мер трактов, невозможно создать нагрузку,.изменякщуюся по требуемому закону. Это связано с тем, что при изменении нагрузки в нагруэочной цепи возникает реактивное усилие или момент, направленный от испытуемой передачи к нагружающему устройству. При этом сглаживаются все значительные по величине и быстро пРотекакхяие импульсы нагрузки.Для расширения диапазона нагрузок при испытаниях тяжелонагружен" ных передач вводят по крайней мере одну дополнительную цепь нагрузки, связывают ее с основной иосуществляют независимое управление каждойцепью нагрузки.На чертеже дана одна из возможных схем гидравлического нагружателя к стендам для испытания передачс использованием предложенного.способаГидравлический нагружатель содержит исполнительную гидравлическуюмашину 1, например ги 1 роцилиндр,насос 2 и преобразователь 3, управляемый программныи устройством 4.Исполнительная гидравлическая машина 1 связана с преобразователем3 цепью 5 нагрузки, с которой связаны дополнительная цепь 6 нагрузки спреобразователем 7 и программным устройством 8,Работает, гидравлический нагружатель следующим образом.При включении насоса 2 давлениерабочей жидкости через преобразователь 3, управляемый программным устройством 4, передается по цепи 5нагрузки на исполнительную гидравлическую машину 1Дополнительное давление рабочейжидкости передается на исполнительную гидравлическую машину 1 по дополнительной цепи 6 нагрузки от664 078 1 О 15. Сос таТех рец жо.ермак то гова 41 аэ 2 ТиражИПИ Гос по деМосква,11303 филиал ППППатен т, г. Ужгород, ул. П роек тная, 4 3преобразователя 7, управляемогопрограммным устройством 8.Каждая цепь нагрузки, основнаяи дополнительная, имеют независимое - управление.Подвод энергии к цепям нагрузкиможет быть осуществлен как от одного привода, так и от нескольких(на чертеже не показаны) любымиизвестными способами.Изобретение позволяет создавать нагрузки с любым законом ихизменения при использовании имею- щихся в настоящее время приводов без значительного увеличения затрат .на изготовление оборудования.формула изобретенияСпособ нагружения передач в испытательных стендах, заключающийся в том, что преобразовывают уп-равляющий сигнал в рабочую нагрузкуи передают ее по цепи нагрузки наиспытуемую передачу, о т л и ч а ю.щ и й с я тем, что, с целью расширения диапазона нагрузок при испытании тяжелонагруженных передач,вводят по крайней мере одну дополнительную цепь нагрузки, связываютее с основной и осуществляют незави"симое управление каждой цепью нагрузки,Источники информации, принятыево внимание при экспертизе 1. Авторское свидетельство СССР9 118640, кл. В 01 М 13/02, 1958,итель Г,КузнецоваН. Бабурка Корректор М. По 1089 Подписное дарственного комитета СССР ам изобретений и открытий ЖРаушская наб. д.45
СмотретьЗаявка
2561159, 28.12.1977
ПОДМОСКОВНАЯ НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ ИСПЫТАТЕЛЬНАЯ СТАНЦИЯ НАТИ
СУББОТИН ВАСИЛИЙ ИВАНОВИЧ, ПОЛИКЕР БОРИС ЕФИМОВИЧ, ШАБАНОВ ВЛАДИМИР МИХАЙЛОВИЧ, СЕЛЕЗНЕВ НИКОЛАЙ ИВАНОВИЧ
МПК / Метки
МПК: G01M 13/02
Метки: испытательных, нагружения, передач, стендах
Опубликовано: 25.05.1979
Код ссылки
<a href="https://patents.su/2-664078-sposob-nagruzheniya-peredach-v-ispytatelnykh-stendakh.html" target="_blank" rel="follow" title="База патентов СССР">Способ нагружения передач в испытательных стендах</a>
