Формирователь импульсов тока

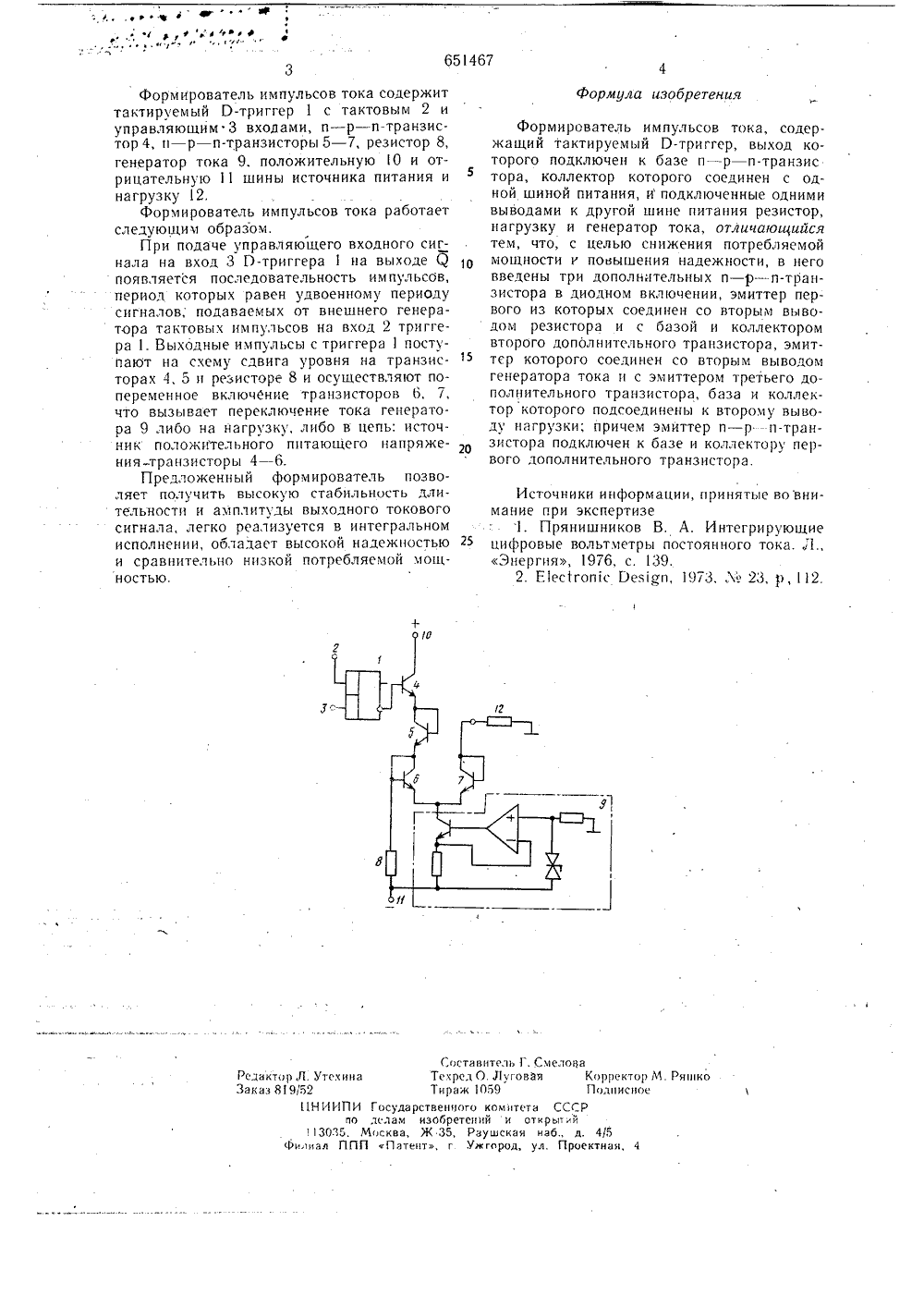

(72) Автор изобретения Н. П. Чистяков Московский ордена Трудового Красного Знамени инженерно-физический институт(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ТОКА Изобретение относится к области импульсной техники и может быть применено в системах автоматического управления и регулирования, системах импульсного питания лазеров и т, д,Известны устройства для формирования импульсов тока, применяемые в преобразователях напрякения в частоту и содержащие одновибратор, задающий временной интервал, и преобразователь импульса напряжения в импульс тока 1, Недостатком таких устройств является относительно низкая стабильность амплитуды и длительности им- пульса тока на выходе устройства. Из известных устройств наиболее близким по технической сущности к изобретению является формирователь импульсов тока, содержащий тактируемый Р-триггер, выход которого подключен к базе и - р - и- транзистора, коллектор которого соединен с одной шиной питания, и подключенные одними выводами к другой шине питания резистор, нагрузку и генератор тока 2.Недостатками известного формирова" еля импульсов тока являются относительно высокая потребляемая мощность и относительно низкая надежность.Цель изобретения - снижение потребляемой мощности и повь 1 шение надежностиПоставленная цель достигается тем, что в предложенный формирователь импульсов тока, содержащий тактируемый Р-триггер, выход которого подключен к базе и - р - и- транзистора, коллектор которого соединен с одной шиной питания, и подключенные одними выводами к другой шине питания резистор, нагрузку и генератор тока, введены три дополнительных и - р - и-транзистора в диодном включении, эмиттер первого из которых соединен со вторым выводом резистора и с базой и коллектором второго до- полнительного транзистора. Эмиттер последнего соединен со вторым выводд генератора тока и эмиттером третьего дополнительного транзистора, база и коллектор которого подсоединены ко второму выводу нагрузки, Эмиттер и - р - п-транзистора подключен к базе и коллектору первого дополнительного транзистора.На чертеже представлена структурная электрическая схема устройства.уМФ1 юЪю Ф.ф Ф1гФ 651467 Формула изобретения еловаКорректор М. РяшкоПолянскоеСССР т.ттст екре ираж вигель Г. СмО. Луговая1059комитетаий и откраушская нажгород, ул Редактор,Л. УтехЗаказ 819/5211 Н ИИ а И Гос по дедМоск ПП П дарственногом изобрете а, Ж 35, Р атент, г У ытниб., д. 4/5Проектна 113 ФиннаФормирователь импульсов тока содержит тактируемый Р-триггер 1 с тактовым 2 и управляющим 3 входами, п - р - и-транзистор 4, и - р - и-транзисторы 5 - 7, резистор 8, генератор тока 9, положительнуюО и отрицательную 11 шины источника питания и нагрузку 2,Формирователь импульсов тока работает следующим образом.При подаче управляющего входного сигнала на вход 3 Р-триггера 1 на выходе Я появляется последовательность им пульсов, период которых равен удвоенному периоду сигналов, подаваемых от внешнего генератора тактовых импульсов на вход 2 триггера 1. Выходные импульсы с триггера 1 поступают на схему сдвига уровня на транзисторах 4, 5 и резисторе 8 и осуществляют попеременное включение транзисторов 6, 7, что вызывает переключение тока генератора 9 либо на нагрузку, либо в цепь: источник положИтельного питающего напряжения транзисторы 4 - 6.Предложенный формирователь позволяет получить высокую стабильность длительности и амплитуды выходного токового сигнала, легко реализуется в интегральном исполнении, ооладает высокой надежностью и сравнительно низкой потребляемой мощностью. Формирователь импульсов тока, содержащий тактируемый Р-триггер, выход которого подключен к базе п - р - п-транзис тора, коллектор которого соединен с одной шиной питания, и подключенные одними выводами к другой шине питания резистор, нагрузку и генератор тока, отличающийся тем, что, с целью снижения потребляемой мощности и повышения надежности, в него введены три дополнительных п - р - и-транзистора в диодном включении, эмиттер первого из которых соединен со вторым выводом резистора и с базой и коллектором второго дополнительного транзистора, эмит тер которого соединен со вторым выводомгенератора тока и с эмиттером третьего дополнительного транзистора, база и коллектор которого подсоединены к второму выводу нагрузки; причем эмиттер п - р - и-транзистора подключен к базе и коллектору первого дополнительного транзистора. Источники информации, принятые вовнимание при экспертизе1. Прянишников В. А. Интегрирующие цифровые вольтметры постоянного тока. Л., Энергия, 1976, с. 139.2. Еесгопс Реядп, 1973, Л 1 з 23, р,12.
