Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1034152
Авторы: Задубовский, Калугин, Ляпко, Николаенко
Текст

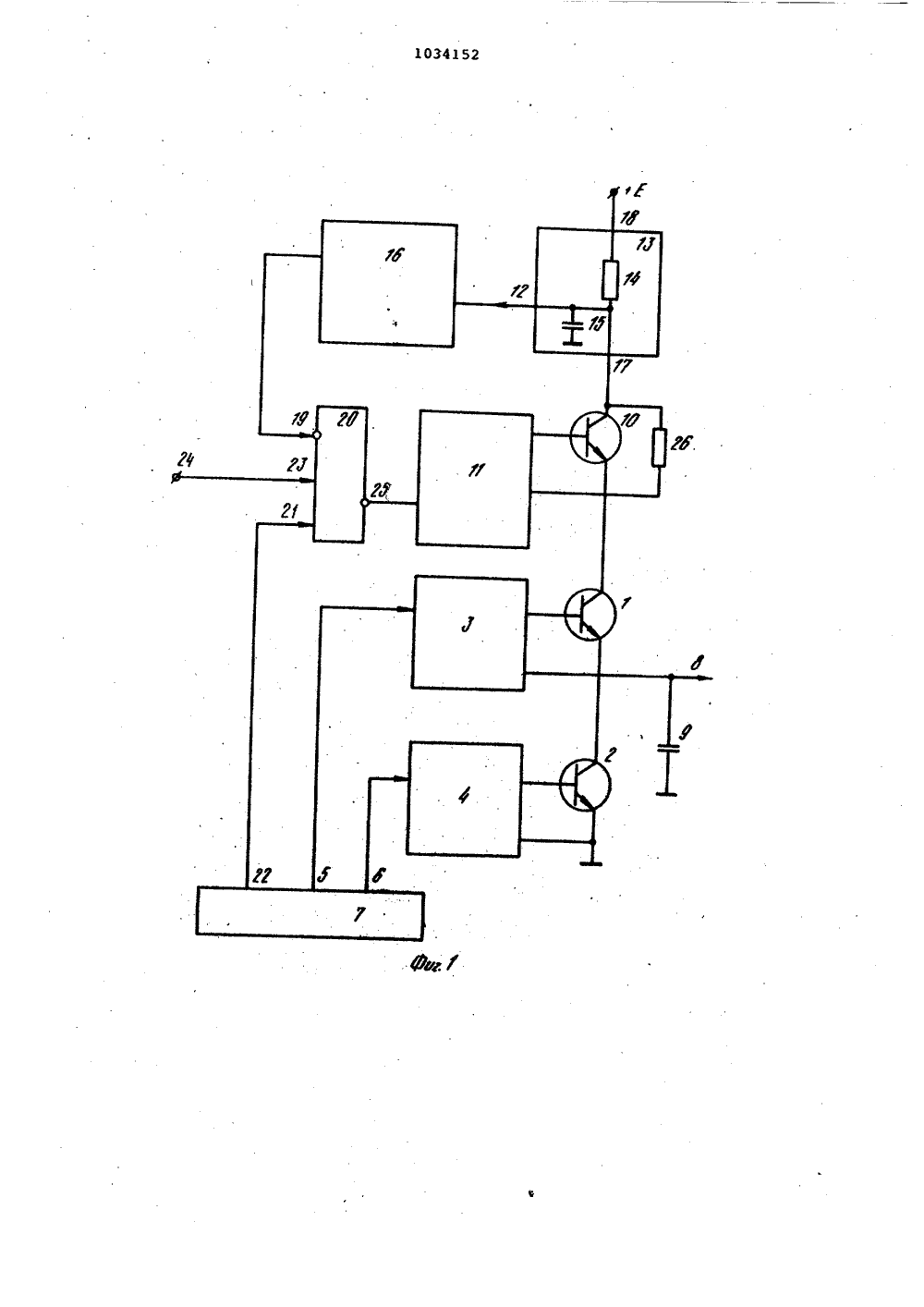

ПЮ П 1)СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 3/28 ПИСАНИЕ ИЗОБРЕТЕАВТОРСКОМУ СВИДЕТЕЛЬСТВУ 29й ОСУДАРСТВЕКНЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54)(57) ГЕНЕРАТОР ИМПУЛЬСОВ,содержащий последовательно соединенныезарядный и разрядный транзисторы,базы которых через первый и второйсогласующие каскады соединены соответственно с первьи и вторьаа выходами синхронизатора, точка соединенияэмиттера зарядного и коллектора разрядного транзисторов соединена свыходом генератора и через конденсатор с общей шиной, эмиттер разрядноготранзистора соединен с общей шиной,и дополнительный транзистор, эмнттер и база которого соединены с выходами третьего согласующего каскада, интегрирующую цепь, первый выход которой соединен с входЬм порогового элемента, о т л и ч а ю щ и йс я тем, что с целью расширения функциональных возможностей, введеныэлемент:И и ограничительный резистор, первый вывод которого соединен с эмиттером дополнительного транзистора и с коллектором зарядного транзистора, а второй вывод соединен с коллектором дополнительного транзистора и вторым выходом интегрирующей цепи,. вход которой соединен с шиной источника питания, выход порогового элемента соединен с первьик входом Е элемента И, второй вход которого сое динен с шиной общего стирания, а тре тий - с третьим выходом синхронизатора, выход элемента И соединен с входом третьего согласующего каскада.Изобретение относится к импульсной технике и может быть использовано в качестве источника импульсного напряжения для питания газоразрядных индикаторов панелей переменного тока (ГИП) .Известны генераторы импульсов, содержащие зарядный и разрядный электронные ключи, которые работают на емкостную нагрузку в виде ГИП. Форма импульсного напряжения, формируемого этими генераторами, задается синхронизатором 1)Недостаток данных генераторов заключается в томчто они не выдерживают коротких замыканий на выходе и 15 не позволяют оперативно изменять форму выходных импульсов.Наиболее близким к предлагаемому является генератор импульсов, содержащий последовательно соединенные щ зарядный и разрядный транзисторы, базы которых через первый и второй согласующие каскады соединены соответственно с первым и вторым выходами синхронизатора, точка соединения 2 эмиттера зарядного и коллектор разрядного транзисторов соединена с выходом генератора и через конденсатор с общей шиной, и дополнительный транзистор, эмиттер и база которого соединены с выходами третьего согласующего каскада, интегрирующую цепь, первый выход которой соединен с входом порогового элемента 2).Недостатком известного генератора являются ограниченные функциональные возможности, так как генератор не позволяет производить оперативное изменение формы выходных импульсов, что приводит к быстрому общему стиранию информации на экране ГИП, 40Цель изобретения - расширениефункциональных воэможностей,Поставленная цель достигается тем,что в генератор импульсов, содержащий 5последовательно соединенные зарядный и разрядный транзисторы, базыкоторых через первый и второй сбгласующие каскады соединены соответственйо с первым и вторым выходами синхронизатора, точка соединения эмиттеразарядного и коллектора раэрядиоготранзисторов соединена с выходом генератора и через конденсатор с общейшиной, эмиттер разрядного транзистора соединен с общей шиной, и дополнительный транзистор, эмиттер и,база которого соединены с выходамитретьего согласующего каскада, интегрирующую цепь, первый выход ко"торой соединен с входом порогового 60элемента, введены элемент И и ограничительный резистор, первый вывод ко"торого соединен с эмиттером дополнительного транзистора и с коллекторомзарядного транзистора, а второй вы вод соединен с коллектором дополнительного транзистора и вторым выходоминтегрирующей цепи, вход которойсоединен с шиной источника питания,выход порогового элемента соединенс первым входом элеменТа И, второйвход которого соединен с шиной общего стирания, а третий - с третьим выходом синхронизатора, выход элемента И соединен с входом третьегосогласующего каскада.На фиг. 1 представлена схема генератора импульсов; на фиг. 2временная диаграмма его работы.Зарядный 1 и разрядный 2 транзисторы соединены через первый 3 и второй 4 согласующие каскады с первым5 и вторым 6 выходами синхронизатора 7. Точка соединения эмиттератранзистора 1 и коллектора транзистора 2 соединена с выходом 8 генератора импульсов и через конденсатор 9с общей шиной, Дополнительный транзистор 10 соединен с третьим согласующим каскадом 11,Первый выход 12 интегрирующейцепи 13, состоящей из резистора 14и конденсатора 15, соединен с входомпороговгго элемента 16. Коллектордополнительного транзистора 10 соединен с вторью выходом 17 интегрирующей цепи 13, вход 18 которойсоединен с шиной источника питающего напряжения. Первый вход 19 элемента И 20 соединен с выходом порогового элемента 16, второй вход21 - с третьим выходом 22 синхронизатора 7, третий вход 23 - с клеммой 24 общего стирания, выход 25соединен с входом третьего согласующего каскада 11. Первый вывод ограничительного резистора 26 соединенс точкой соединения эмиттера дополнительного 10 и коллектора разрядго 1 транзисторов, второй вывод резистора 26 соединен с выходом 17 интегрирующей цепи 13.Функциональное назначение элементов и узлов предлагаемого генератора соответствует их наименованию.Зарядный 1 и разрядный 2 транзисторы работают по принципу заряд-разрядконденсатора 9. Согласующие каскады3,4 и 11 служат для усиления по мощности управляющих сигналов, поступающих от синхронизатора 7 (элементаИ 20), Пороговое устройство 16 представляет собой схему, вырабатывающуюсигнал при понижении входного напряжения (например, в случае короткогозамыкания цепи нагрузки). Устройство работает следующим образом.Импульсы управления с выходов 5, б и 22 синхронизатора поступают через согласующие каскады 3,4 и 11 на зарядный 4, разрядный 2 и дополнительный 10 транзисторы. Этимобеспечивается последовательное периодическое включение зарядного 1 иразрядного 2 транзисторов. Дополни-.тельный транзистор 10 работает синхронно с зарядным, при отсутствиикоманды общего стирания. При этомконденсатор 9, подключенный к выходу 8 генератора, периодически перезаряжается от нулевого потенциального уровня до напряжения источника пи Отания и от уРовнА этого напряжениядо нулевого уровня, т,е, постоянноенапряжение источника питания преобразуется в последовательность выходных импульсов генератора. 15Форма импульсов определяется режимом работы генератора. В режимеотображения информации генераторФормирует импульсы прямоугольнойформы с длительностью фронта 1 ф = . щ=0,1-0,2 мксВремя установленияфронта определяется емкостью конденсатора 9 (С,) и суммарной емкостьюпереходов коллектор-эмиттер зарядного 1 и разрядного 2 транзисторов,В этом режиме дополнительный транзистор 10 замыкается синхронно сзарядным, находится в насиценномсостоянии во время Формирования выходного импульса и .не влияет на форму последнего.При работе генератора через резистор 14 протекает небольшой среднйй ток.Резистор 14 при величине 50 Омяе влияет на параметры выходных импульсов, так как основные " З 5процессы - формирование Фронта выходного импульса и обеспечение требуемой величины зарядных токов - определяются наличием конденсатора 15,величина которого выбирается на 40нескольких порядков больше величины конденсатора 9.В режиме короткого замыкания(причиной которого может быть, например, непреднамеренное соединение 45выходной клеммы генератора с общейшиной) падение напряжения на резисторе 14 вызывает включение порогового элемента 16 и соответственновыключение транзистора 10. При этом 5 Оток транзистора 1 замыкается черезограничительный резистор 26 и ограничивается этим резистором до зна- чения ЕОР к 26где Е - напряжение источника питания.Особенностью ключевых каскадов ГИП является работа с большими импульсными токами (при малых значениях среднего тока). Это заставляет использовать в качестве зарядных клю чей мощные транзисторы с допустимы- ми токами коллекторами 2 А.эо,р знакаоп 2ор чительно меньше(, ъ 2 А; Таким обрадозом, зарядный транзистор надежно; защищен от непреднамеренных коротких замыканий выходной цепи.В режиме общего стирания инфор" мации (фиг. 28) в момент 3 на . вход 23 элемента И 29 поступает сигнал логического нуля, запрещающий включение дополнительного транзистора 10. В этом случае заряд конденсатора 9 происходит через ограничительный резистор 26, ограничивающий амплитуду импульсного сигнала на выходе 18 до значения 0,7-0,8 Е,Таким образом, вместо нормализованных имцульсов поддерживающего напряжения формируемых генератором в режиме отображения информации, в режиме общего стирания на выходе генератора Формируются импульсы уменьшенной (на 20-30) амплитуды и с пологим передним фронтом, которые, поступая на все шины ГИП, вызы вают общее стирание иэображения на экране ГИП (разрушение настенного заряда ранее горевших ячеек, т,е, их гашение) .Для исключения ложных срабатываний порогового элемента 16 его включение происходит с временной задержкой определяемой резистором 14, конденсатором 15, синхронизатором 7.Таким образом, предлагаемый генератор формирует импульсы поддерживающего напряжения в режиме отображения информации, выполняет функцию защиты ключевых транзисторов в режиме короткого замыкания и в отличие от базового обаекта имеет возможность производить общее стирание информации на экране ГИП за счет изменеиия Формы выходных импульсов. Это расширяет функциональные воэможности, повьааает надежность и эксплуатационные характеристики генератора
СмотретьЗаявка
3413590, 29.03.1982
ПРЕДПРИЯТИЕ ПЯ А-3327
КАЛУГИН БОРИС НИКОЛАЕВИЧ, ЛЯПКО ВАЛЕНТИН ПРОХОРОВИЧ, НИКОЛАЕНКО ВИКТОР ТИМОФЕЕВИЧ, ЗАДУБОВСКИЙ ИГОРЬ ИВАНОВИЧ
МПК / Метки
МПК: H03K 3/282
Опубликовано: 07.08.1983
