Генератор импульсов для питания электроэрозионных станков

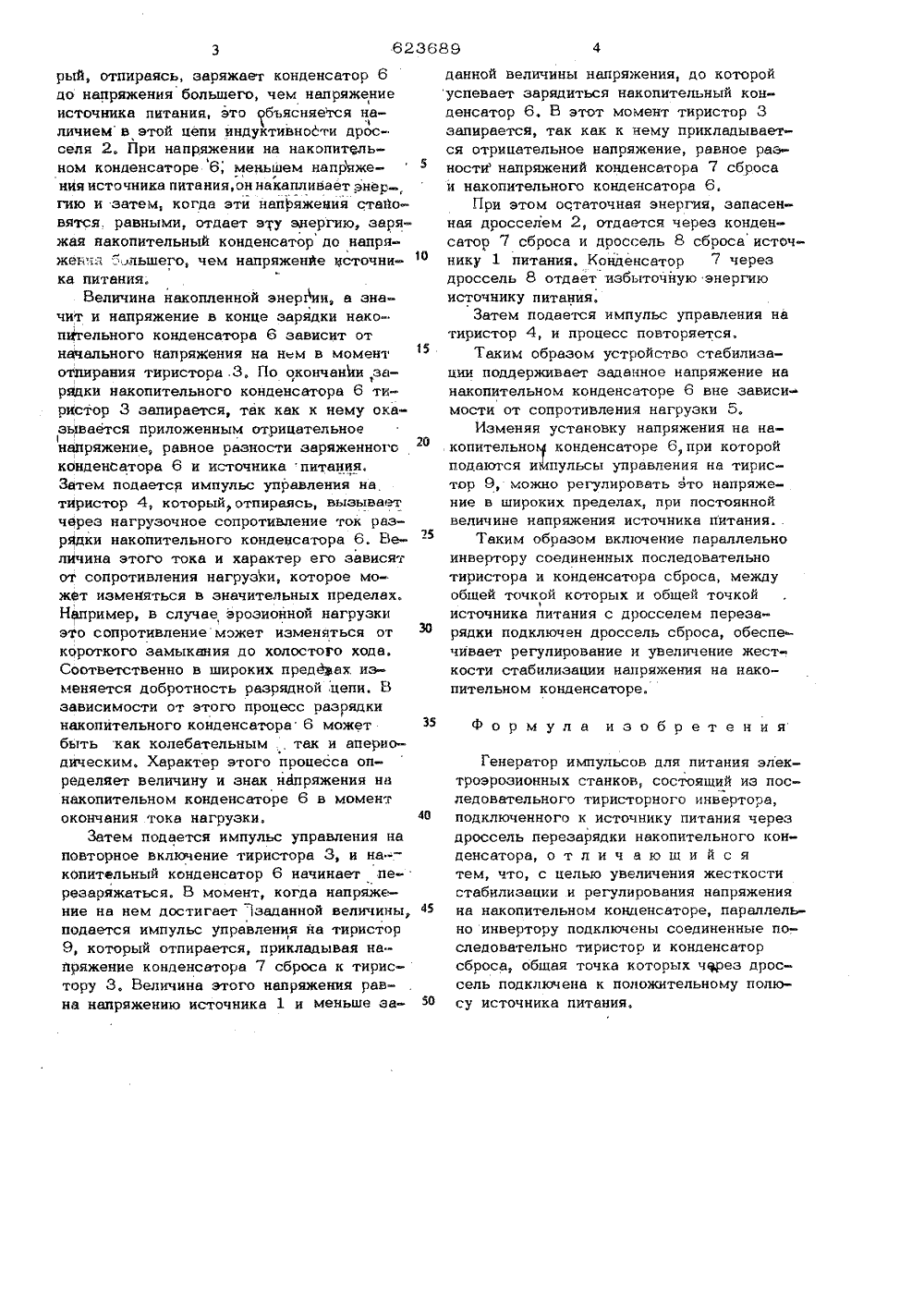

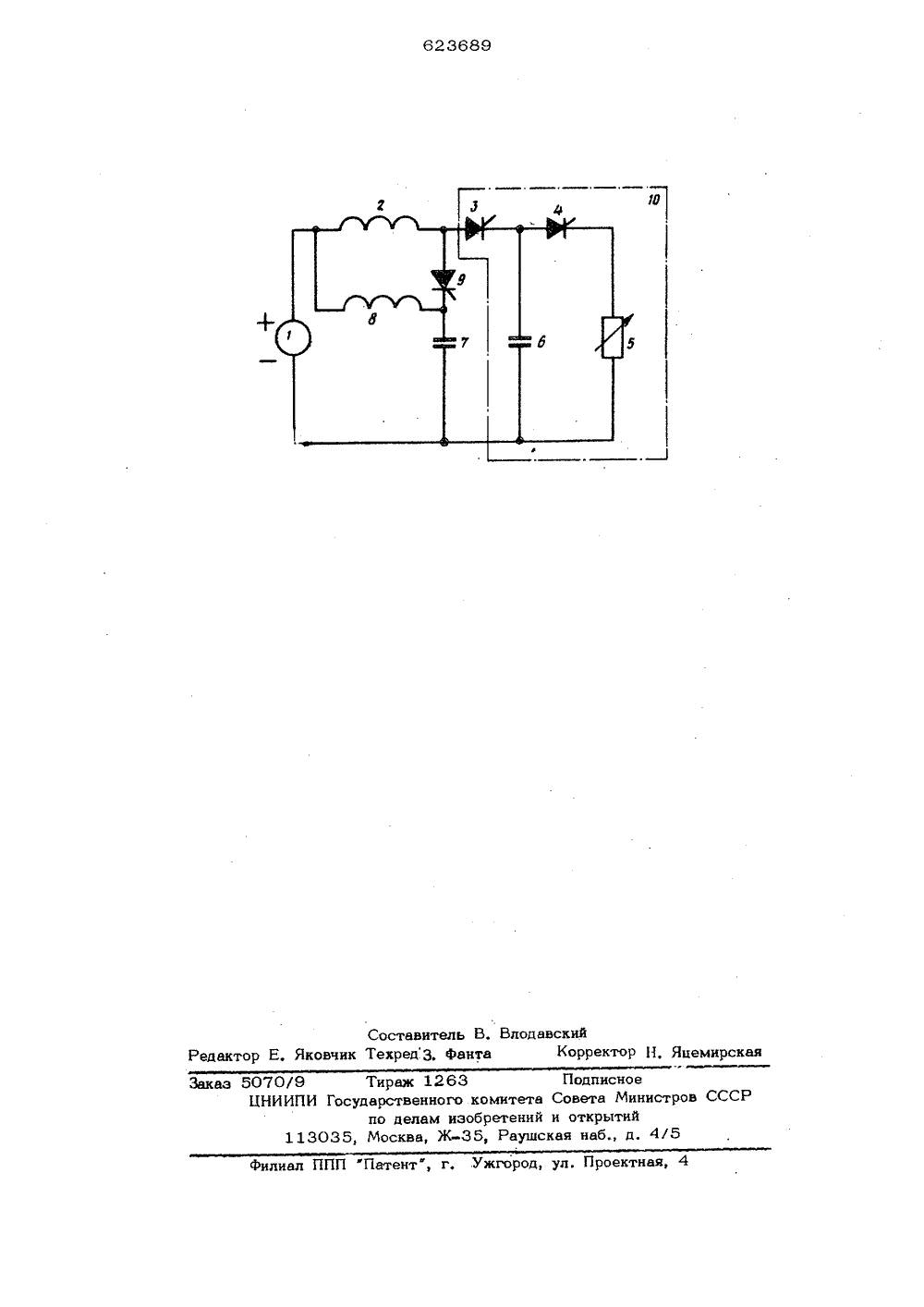

О П ИС-А.:Н.И Е Союз Советских Социалистических Ресиубпик(43) Опубликовано 15.09.7 Государственный номнтеСовета Мнннстроа СССРоо делан нзооретеннйн открытой 3) УДК 621.9048.4.06 (088,8) юллетень(4 б) Дата опубликования описания 27,07.78(7) Заявител рьковский орден им, В54) ГЕНЕРАТОР ИМПУЛЬСОВ ДЛЯ ПИТАНИ ЭЛЕКТРОЭРОЗИОННЫХ СТАНКОВ Изобретение относится к электрофизической обработке материалов,Известны генераторы импульсов, состоящие из последовательного тиристорного инвертора, подключенного к источнику питания через дроссель перезарядки накопительного конденсатора.Недостаток известных генераторов- малая жесткость при колебаниях величины нагрузки и напряжения источника питания, Известные схемы не позволяют . стабилизировать напряжение на накопительных конденсаторах с точностью выше + 10% при изменениях нагрузки на +20%, что приводит к неодинаковости импульсов технологического тока и в конечном счете к ухудшению качества обработки. Регулирование величины напряжения в известных схемах также усложнено тем, что при изменении напряжения источника питания меняются условия стабилизации.Бель изобретения - увеличение жесткости стабилизации и регулирование напряжения на накопительном конденсаторе,нина политехнический институЛенина Указанная цель достигается тем, чтов предлагаемом генераторе импульсов параллельно инвертору подключены соединенные последовательно тиристор и конденсатор сброса, между обшей точкой которых и обшей точкой источника питанияс дросселем перезарядки подключен дроссель сброса.На чертеже изображена схема предлагаемого генератора импульсов.Генератор содержит источник 1 питания, дроссель 2 перезарядки, зарядныйтиристор 3, разрядный тиристор 4, нагрузку 5, накопительный конденсатор 6,5 конденсатор 7 сброса, дроссель 8 сбросаи тиристор 9. Тиристоры 3 и 4 и конденсатор 6 представляют собой последовательный инвертор 10,Стабилизированный генератор импуль 20 сов работает следующим образом,С подачей силового напряжения конденсатор 7 через дроссель 8 заряжается до напряжения источника 1 питания.Затем от системы управления подается2 импульс управления на тиристор 3, кото 623689рый, отпираясь, заряжает конденсатор 6 до напряжения большего, чем напряжение источника питания, это объясняется наличием в этой цепи индуктивноСти дросселя 2. При напряжении на накопительном конденсаторе 6, меньшем напряжения источника питания,он накапливает энер-, гию и затем, когда эти напряжения стайовятся, равными, отдает эту энергию, заряжая накопительный конденсатор до напряжения ". - .большего, чем напряженйе источника питания.Величина накопленной энер 1 ии, а значит и напряжение в конце зарядки накопйтельного конденсатора 6 зависит от начального напряжения на нем в момент отпирания тиристора 3, По окончании,зарядки накопительного конденсатора 6 тиристор 3 запирается, так как к нему оказывается приложенным отрицательноенапряжение, равное разности заряженного конденсатора 6 и источника питания.Затем подается импульс управлении на, тиристор 4, который отпираясь, вызывает через нагрузочное сопротивление ток разЭ рядки накопительного конденсатора 6, Величина этого тока и характер его зависят от сопротивления нагрузки, которое может изменяться в значительных пределах. Например, в случае эрозионной нагрузки это сопротивление может изменяться от короткого замыкания до холостого хода.Соответственно в широких преддвах изменяется добротность разрядной цепи. В зависимости от этого процесс разрядки накопительного конденсатора 6 может35 быть как колебательным так и апериодическим. Характер этого процесса определяет величину и знак ндпряжения на накопительном конденсаторе 6 в момент окончания тока нагрузки.40Затем подается импульс управления на повторное включение тиристора 3, и на копительный конденсатор 6 начинает перезаряжаться, В момент, когда напряжение на нем достигает 1 заданной величины, 5 подается импульс управления на тиристор 9, который отпирается, прикладывая напряжение конденсатора 7 сброса к тиристору 3, Величина этого напряжения равна напряжению источника 1 и меньше за данной величины напряжения, до которой успевает зарядиться накопительный конденсатор 6, В этот момент тиристор 3 запирается, так как к нему прикладывается отрицательное напряжение, равное разности напряжений конденсатора 7 сброса и накопительного конденсатора 6,При этом остаточная энергия, запасенная дросселем 2, отдается через конденсатор 7 сброса и дроссель 8 сброса источнику 1 питания, Конденсатор 7 через дроссель 8 отдает избыточную энергию источнику питания,Затем подается импульс управления на тиристор 4, и процесс повторяется.Таким образом устройство стабилизации поддерживает заданное напряжение на накопительном конденсаторе 6 вне завися мости от сопротивления нагрузки 5.Изменяя установку напряжения не накопительном конденсаторе 6, при которой подаются импульсы управления на тиристор 9, можно регулировать это напряжение в широких пределах, при постоянной величине напряжения источника питанияТаким образом включение параллельно инвертору соединенных последовательно тиристора и конденсатора сброса, между обшей точкой которых и общей точкой1источника литания с дросселем перезарядки подключен дроссель сброса, обеспе чивает регулирование и увеличение жест кости стабилизации напряжения на накопительном конденсаторе.формула изобретенияГенератор импульсов для питания электроэрозионных станков, состояший из последовательного тиристорного инвертора,подключенного к источнику питания черездроссель перезарядки накопительного конденсатора, о т л и ч а ю ш и й с ятем, что, с целью увеличения жесткостистабилизации и регулирования напряженияна накопительном конденсаторе, параллельно инвертору подключены соединенные последовательно тиристор и конденсаторсброса, обшая точка которых через дроссель подключена к положительному полюсу источника питания,623689 Ред акт П Тираж 1263 осударственного комитета С по делам изобретений и 35, Москва, Ж, Раушск
