Формирователь импульсов для питания разрядных промежутков электроэрозионных станков

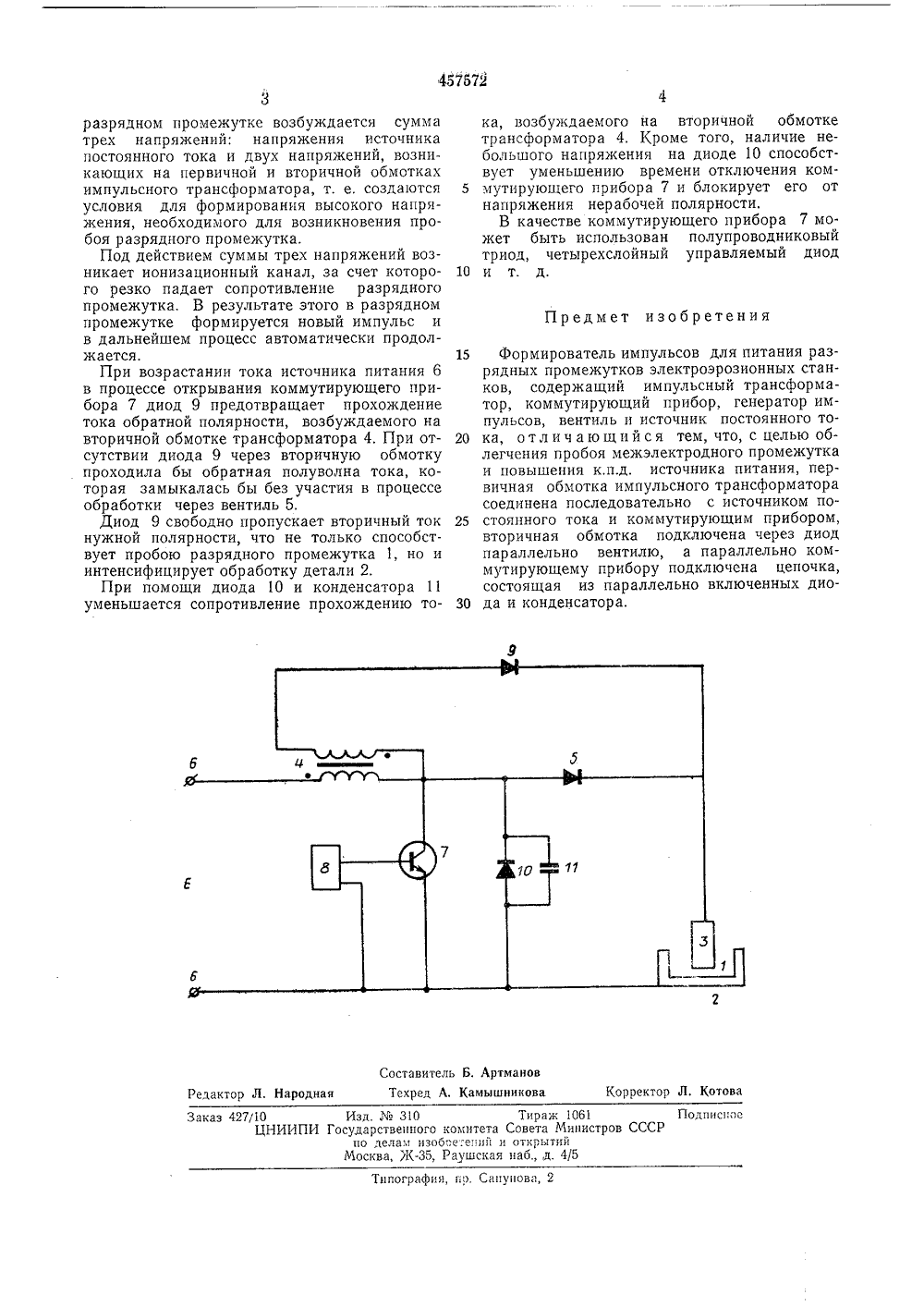

пц 457572 Союз Советских Социалистических Республик(51) И К В Зр с присоединением заявки М Государственный комитет Совета Министров СССР ло делам изобретенийи открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ДЛЯ ПИТАНИЯАЗРЯДНЫХ ПРОМЕЖУТКОВ ЭЛЕКТРОЭРОЗИОННЫХ СТАНКОВ облетка емяющейдаемо обрачасти го геИзобретение относится к электрофизическимметодам обработки и касается источника питания для электроэрозионных станков.Известны источники питания, содержащиеимпульсный трансформатор, коммутирующийприбор, генератор импульсов, вентиль иисточник постоянного тока.Целью изобретения является гченнепробоя межэлектродного промежу и повышения к.п.д. источника питания.Это достигается тем, что первичная обмотка импульсного трансформатора соединенапоследовательно с источником постоянноготока и коммутирующим прибором, а вторичная обмотка подключена через диод параллельно вентилю. Параллельно коммутирующему прибору подключена цепочка, состоящая из параллельно включенных диода иконденсатора.На чертеже показана принципиальная схемаописываемого формирователя импульсов.Разрядный промежуток 1, электродами которого является обрабатываемая деталь 2 и инструмент 3, питается через первичную обмотку импульсного трансформатора 4 и вентиль5 от источника постоянного напряжения Е,подключенного к зажимам 6,Коммутирующий прибор 7 на врботки закрыт при помощи лидирууправляющего сигнала, возбуж нератором пусковых импульсов, диодами 8 - 10 и конденсатором 11,Включение коммутирующего прибора осуществляется за счет завершающей части управляющего сигнала, в результате он открывается и напряжение на разрядном промежутке уменьшается до значения, при котором разряд прерывания, т. е. прекращается прохождение тока, а следовательно, и обработка детали 2,Отсечка напряжения на разрядном промежутке может быть осуществлена в любой стадии развития разряда, при этом напряжение за время 0,1 мксек может быть уменьшено до 1 в.Ток, протекающий через разрядный промежуток, начинает проходить через коммутирующий прибор. За счет того, что сопротивление коммутирующего прибора меньше сопротивления разрядного промежутка, происходит увеличение тока, приводящее к возрастанию магнитной энергии, накапливаемой в сердечнике импульсного трансформатора 4.При подаче следующего управляющего сигнала происходит выключение коммутирующего прибора и на первичной и вторичной обмотках импульсного трансформатора 4 возбуждаются напряжения, пропорциональные уменьшению тока, проходящего через коммутирующий прибор. В результате этого на457572 Предмет изобретения Составитель Б. Артманов Редактор Л, Народная Техред А. Камышникова Корректор Л. КотоваЗаказ 427/10 Изд.310 Тираж 1061 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобпе:епий и открытий Москва, Ж, Раушская иаб., д. 4/5Типография, по. Сапунова, 2 разрядном промежутке возбуждается сумма трех напряжений; напряжения источника постоянного тока и двух напряжений, возникающих на первичной и вторичной обмотках импульсного трансформатора, т. е. создаются условия для формирования высокого напряжения, необходимого для возникновения пробоя разрядного промежутка.Под действием суммы трех напряжений возникает ионизационный канал, за счет которого резко падает сопротивление разрядного промежутка. В результате этого в разрядном промежутке формируется новый импульс и в дальнейшем процесс автоматически продолжается.При возрастании тока источника питания б в процессе открывания коммутирующего прибора 7 диод 9 предотвращает прохождение тока обратной полярности, возбуждаемого на вторичной обмотке трансформатора 4. При отсутствии диода 9 через вторичную обмотку проходила бы обратная полуволна тока, которая замыкалась бы без участия в процессе обработки через вентиль 5.Диод 9 свободно пропускает вторичный ток нужной полярности, что не только способствует пробою разрядного промежутка 1, но и интенсифицирует обработку детали 2.При помощи диода 10 и конденсатора 11 уменьшается сопротивление прохождению тока, возбуждаемого на вторичной обмотке трансформатора 4. Кроме того, наличие небольшого напряжения на диоде 10 способствует уменьшению времени отключения ком мутирующего прибора 7 и блокирует его отнапряжения нерабочей полярности.В качестве коммутирующего прибора 7 может быть использован полупроводниковый триод, четырехслойный управляемый диод 10 и т, д,15 Формирователь импульсов для питания разрядных промежутков электроэрозионных станков, содержащий импульсный трансформатор, коммутирующий прибор, генератор импульсов, вентиль и источник постоянного то ка, отличающийся тем, что, с целью облегчения пробоя межэлектродного промежутка и повышения к.п.д. источника питания, первичная обмотка импульсного трансформатора соединена последовательно с источником по стоянного тока и коммутирующим прибором,вторичная обмотка подключена через диод параллельно вентилю, а параллельно коммутирующему прибору подключена цепочка, состоящая из параллельно включенных дио да и конденсатора.
