Направляющий башмак подъемника
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

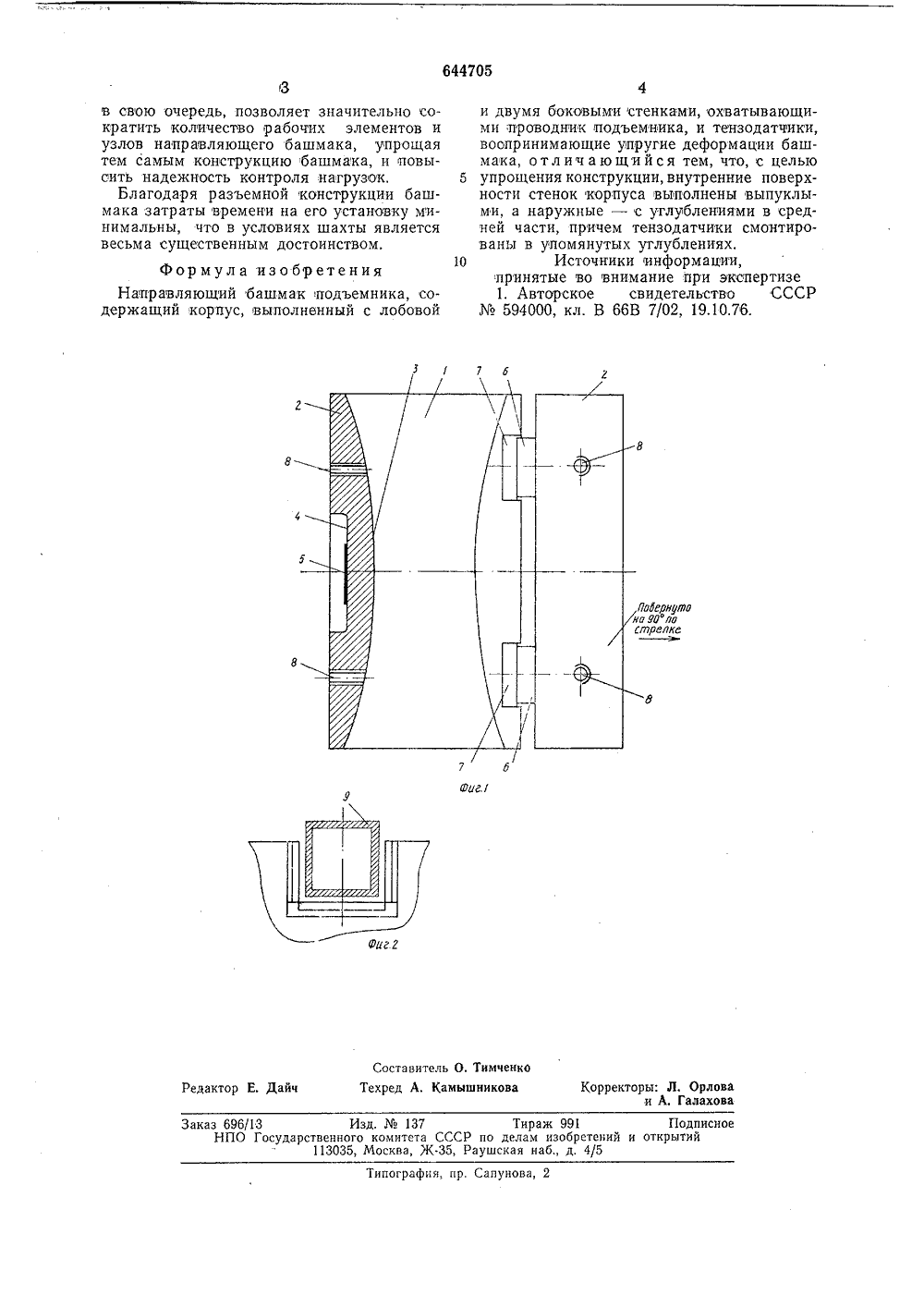

О П И С А Н И Е (11)64470ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сотое Советских Социалистических(45) Дата опубликования описания 30.01.79 Государстееииый комитат СССР) НАПРАВЛЯ лобовой 1 и боковым 1 и 2 корпуса башма роны имеют выпуклу наружной - углубле становлены тензо атчи Изобретение относится к области горнойпромышленности, преимущественно к устройствам, устанавливаемым на шахтныхподъемных сосудах для направления ихдвижения по проводникам и контроля динамических процессов, происходящих приэтом.Наиболее близким техническим решением из,известных является направляющийбашмак подъемника, содержащий корпус,выполненный с лобовой и двумя боковымистенками, охватывающими проводник подьемника, и тензодатчики, воспринимающиеупругие деформации башмака;111.Недостатком указанного устройства является сложность конструкции, обусловленная наличием элементов кинематическойсвязи между вкладышем башмака 1 и тензоизмерительными элементами.Целью изобретения является упрощенияконструкции направляющего башмака.Это достигается благодаря тому, чтовнутренние поверхности стенок корпуса выполнены выпуклыми, а наружные - с углублениями в средней части, прИчем тензодатчики смонтированы в упомянутых углублениях,На фиг, 1 показан направляющий башмак, общий вид; на фиг, 2 - башмак наподъемном сосуде, вид сверху.Направляющии башмак содержит корпус, выполненный с и стенками 2. Стенкика с внутренней сто ю поверхность 3, а сния 4) В которых д ки 5.С целью более быстрой и удобной установки башмака на подъемный сосуд его корпус имеет разъемную конструкцию, для чего на боковых стенках 2 предусмотрены шипы 6, а на лобовой - проушины 7,Крепление башмака к подъемному сосуду производится через отверстия 8.Работа башмака осуществляется следующим образом.Подъемный сосуд при движении совершает колебания, которые обуславливают периодические контакты башмака с проводником 9 с различными усилиями. Под воздействием этих усилий стенки 1 и 2 благодаря наличию углублений 4 прогибаются, деформируя тем самым закрепленные на них тензодатчики 5. Деформация тензодатчиков 5 преобразуется в электрические сигналы и регистрируется,Наличие выпуклых поверхностей 3 и углублений 4 в стенках 1 и 2 позволяет использовать их, кроме лрямого назначения (направления движения подъемного сосуда по проводнику 9), еще и в качестве упругих тензоизмерительных элементов, Это,Заказ 696/13 Изд.137 Тираж 991 Подписное НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5ипография, пр. Сапунова в свою очередь, позволяет значительно сократить количество рабочих элементов и узлов направляющего башмака, упрощая тем самым конструкцию башмака, и повысить надежность контроля нагрузок,Благодаря разъемной конструкции башмака затраты времени на его установку минимальны, что в условиях шахты является весьма существенным достоинством. Формула изобретенияНаправляющий башмак подъемника, содержащий корпус, выполненный с лобовой и двумя боковыми стенками, охватывающими проводник подъемника, и тензодатчики,воопринимающие упругие деформации башмака, отличающийся тем, что, с целью5 упрощения конструкции, внутренние поверхности стенок корпуса выполнены выпуклыми, а наружные - с углублениями в средней части, причем тензодатчики смонтированы в упомянутых утлублениях.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР594000, кл. В 66 В 7/02, 19.10.76.
СмотретьЗаявка
2512889, 05.08.1977
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ГОРНОРУДНЫЙ ИНСТИТУТ
ГАВРУЦКИЙ АЛЕКСАНДР ЕФИМОВИЧ, МУШИНСКИЙ ГРИГОРИЙ НАУМОВИЧ, КОСТОГРЫЗ ВАСИЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: B66B 7/02
Метки: башмак, направляющий, подъемника
Опубликовано: 30.01.1979
Код ссылки
<a href="https://patents.su/2-644705-napravlyayushhijj-bashmak-podemnika.html" target="_blank" rel="follow" title="База патентов СССР">Направляющий башмак подъемника</a>
