Способ управления процессом измельчения в мельницах замкнутого цикла с фильтром и силосом

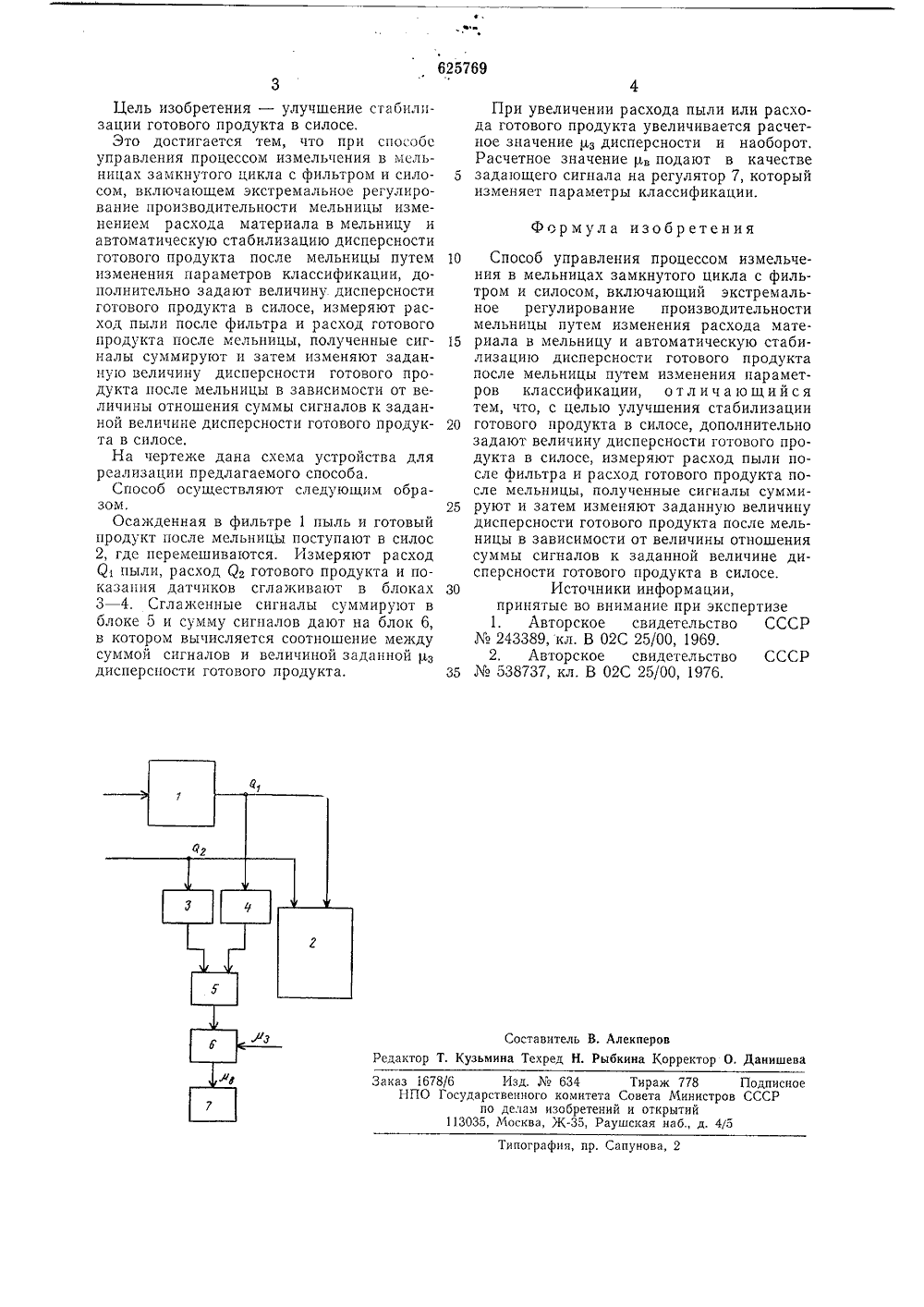

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и 11 625769 Союз Советских Социалистических Республик(43) Опубликовано 30.09.78 асударственный комитет авета Министров СССР юллетень36по делам изобретении и открытий(54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ИЗМ В МЕЛЬНИЦАХ ЗАМКНУТОГО ЦИКЛА С Ф И СИЛОСОМЬЧЕНИ ТРОМ Изобретение относится к области автоматизации процессов измельчения и может быть применено в цементной и других отраслях промышленности.Известен способ автоматического регулирования процесса измельчения материала путем измерения крупности выходящего из мельницы готового продукта, сравнения с заданной величиной крупности и при отклонении от заданной в ту или другую сторону - изменения расхода материала в мельницу в зависимости от величины отклонения 1. Однако при таком способе не учитываются экстремальные свойства мельницы как объекта управления, что приводит к занижению производительности, возникновению аварийных перегрузок и из-за большого запаздывания в мельнице к длительным отклонениям крупности готового продукта от заданной.Наиболее близким к изобретению является способ управления процессом измельчения в мельницах замкнутого цикла с фильтром и силосом, включающий экстремальное регулирование производительности мельницы изменением расхода материала в мельницу и автоматическую стабилизацию дисперсности готового продукта после мельницы путем изменения параметров классификации 2.Недостаток данного способа связан с тем, 5 что при стабилизации дпсперсностп готового продукта не учитывается расход пыли, осаждаемой в фильтре и подаваемой вместе с готовым продуктом мельницы в силос, и это приводит к колебаниям дпсперсносгн 10 готового продукта в силосе.В современных технологических лшгпяхпроизводства цемента пылевоздушный поток из печи разделяется на два потока, один из которых протягивается дымососом через мельницу, пылеосаднтельный комплекс и с неосадившимися частицами материала поступает в фильтр, а второй поток направляется непосредственно в фильтр. Осажденная в фильтре пыль, расход которой достигает десятков процентов от производительности мельницы, подается в силос вместе с готовым прод кгом мелыищы. Так как дисперсность пыли постоянна и меньше заданной дисперсностн готового продукта после мельницы, а расход пыли зависит от режима работы печи, условий помола в мельнице и носит нестационарпый характер, то наблюдаются колебания дпсперспости готового продукта в силосе.Заказ 1678/6 Изд. Ыо 634 Тираж 778 Подписное НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, )К, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 Цель изобретения - улучшение стабилизации готового продукта в силосе,Это достигается тем, что при способеуправления процессом измельчения в мельницах замкнутого цикла с фильтром и силосом, включающем экстремальное регулирование производительности мельницы изменением расхода материала в мельницу иавтоматическую стабилизацию дисперсностиготового продукта после мельницы путем 10изменения параметров классификации, дополнительно задают величину дисперсностиготового продукта в силосе, измеряют расход пыли после фильтра и расход готовогопродукта после мельницы, полученные сигналы суммируют и затем изменяют заданную величину дисперсности готового продукта после мельницы в зависимости от величины отношения суммы сигналов к заданной величине дисперсности готового продукта в силосе.На чертеже дана схема устройства дляреализации предлагаемого способа.Способ осуществляют следующим образом. 25Осажденная в фильтре 1 пыль и готовыйпродукт после мельницы поступают в силос2, где перемешиваются. Измеряют расходЯ пыли, расход Яз готового продукта и показания датчиков сглаживают в блоках 303 - 4. Сглаженные сигналы суммируют вблоке 5 и сумму сигналов дают на блок 6,в котором вычисляется соотношение междусуммой сигналов и величиной заданной издисперсности готового продукта. 35 При увеличении расхода пыли или расхода готового продукта увеличивается расчетное значение н,з дисперсности и наоборот, Расчетное значение рв подают в качестве задающего сигнала на регулятор 7, который изменяет параметры классификации. Формула изобретения Способ управления процессом измельчения в мельницах замкнутого цикла с фильтром и силосом, включающий экстремальное регулирование производительности мельницы путем изменения расхода материала в мельницу и автоматическую стабилизацию дисперсности готового продукта после мельницы путем изменения параметров классификации, о т л и ч а ю щ и й с я тем, что, с целью улучшения стабилизации готового продукта в силосе, дополнительно задают величину дисперсности готового продукта в силосе, измеряют расход пыли после фильтра и расход готового продукта после мельницы, полученные сигналы суммируют и затем изменяют заданную величину дисперсности готового продукта после мельницы в зависимости от величины отношения суммы сигналов к заданной величине дисперсности готового продукта в силосе.Источники информации,принятые во внимание при экспертизе 1. Лвторское свидетельство СССР Ка 243389, кл. В 02 С 25/00, 1969.2, Лвторское свидетельство СССР Ма 538737, кл, В 02 С 25/00, 1976.
