Виброгасящее устройство
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

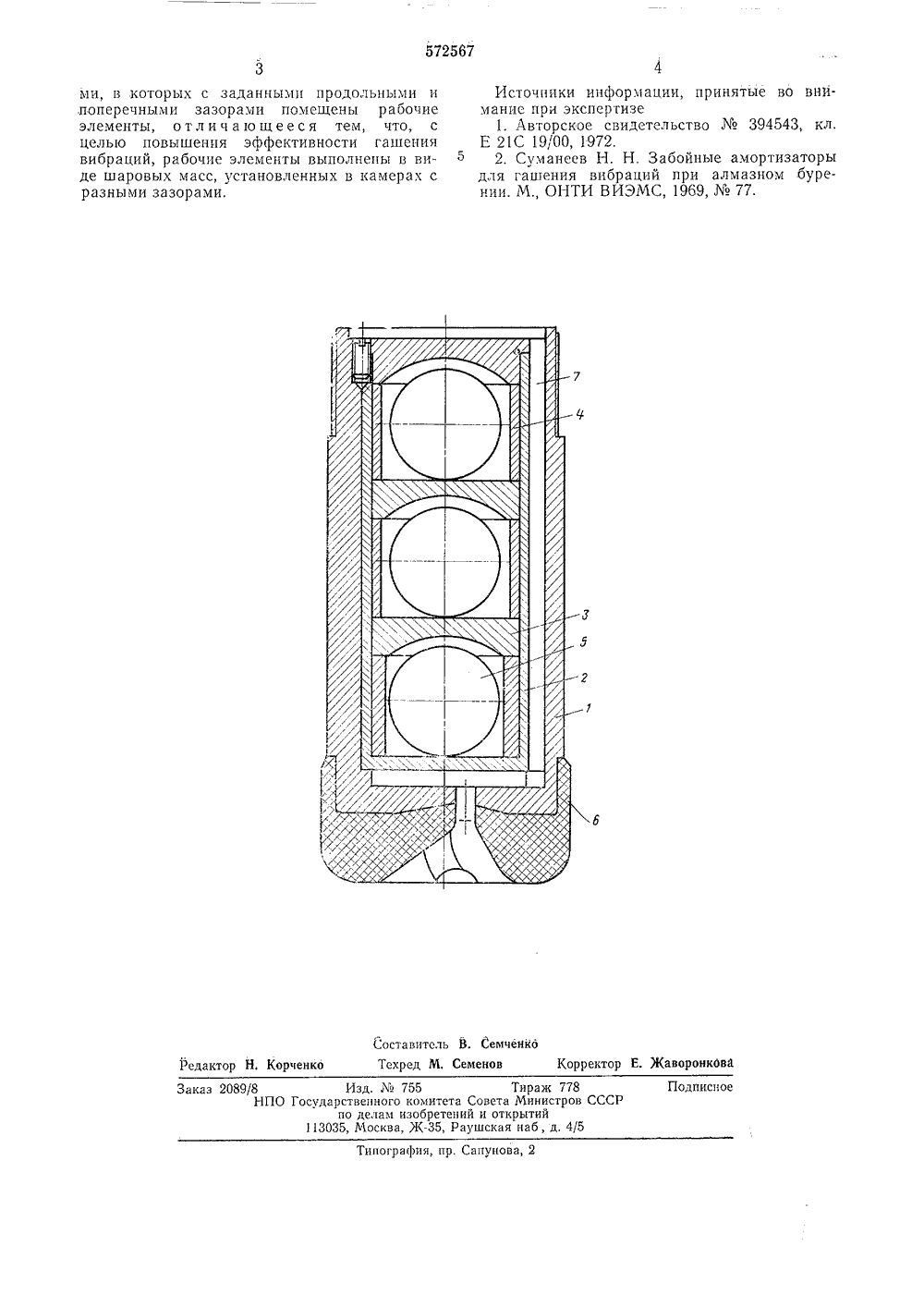

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ111) 572567 Союз Советских Социалистических РеспубликявкиГосударственный комит Совета Министров СССРпо делам изобретенийи открытийЮ, Е. Будюков и Отделение экспериментальных научно-исследовательского геоцветных и благоро ВИБРОГАСЯЩЕЕ УСТРОИСТВ корпуса 1 укреплен,породоразрушающий инструмент 6 с каналами 7 подачи очистногоагента. С помощью втулок 4 и крышек 3 шаровые массы 5 установлены в секциях каме 5 ры 2 с разными зазорами, величину которыхподбирают по числу оборотов породоразрушающего инструмента и степени трещиноватости горных пород.Устройство работает следующим образом.10 При возникновении вибраций шаровые массы взаимодействуют со сферическими поверхностями крышек и втулками. В связи с тем,что частоты автоколебаний шаровых массразличны и не совпадают по фазе с колеба 15 ниями породоразрушающего инструмента,происходит эффективное гашение вибраций,направленных под любым углом,к оси устройства,Испытания показывают, что,предлагаемое20 виброгасящее устройство позволяет производить бурение на флор сированных режимах,обеспечивающих стабильное увеличение механической скорости на 30%, а стойкости породоразрушающего инструмента - на 20%.25 рмула изобрет Виброгасящее устройство, включающеЗЭ корпус с несколькими секционными камера Изобретение относится к горной промышленности и может быть использовано при бурении скважин на высоких скоростях враще. ния по интенсивно-трещиноватым породам.Известно виброгасящее устройство, включающее корлус с рабочими полостями, вал и диски с подводящими каналами, перекрытыми клапанами 1, Однако такое устройство снижает уровень только продольных колебаний.Известно виброгасящее устройство, содержащее корпус с несколькими секционными камерами, в которых с заданными продольными и поперечными зазорами помещены рабочие элементы 21. Однако известное устройство также обеспечивает гашение только продольных колебаний,Целью изобретения является повышение эффективности гашения вибраций. Это достигается тем, что рабочие элементы выполнены в виде шаровых масс, установленных в камерах с разными зазорами. На чертеже показано предлагаемое виброгасящее устройство, продольный разрез.Устройство включает стальной корпус 1, внутри которого размещена камера 2, разделенная крышками 3 на секции. Внутри каждой секции во втулках 4 расположены шаровые массы 5. На рабочем конце стального572567 оставитсль В. Ссемченкоехред М, Семенов Корректор Е. Жаворонкдва Редак чен Тираж 778а Совета Министровий и открытийРаушская наб, д. 4/5 089/8 Изд. К." НПО Государственного по делам 113035, Москва, Жодписное ак Типография, пр но ми, в которых с заданными продольными и поперечными зазорами помещены рабочие элементы, отличающееся тем, что, с целью повышения эффективности гашения вибраций, рабочие элементы выполнены в виде шаровых масс, установленных в камерах с разными зазорами. Источники информации, принятые во внимание при экспертизе1, Авторское свидетельство394543, кл. Е 21 С 19/00, 1972,2. Сумансев Н. Н. Забойные амортизаторы для гашения вибраций при алмазном бурении. М., ОНТИ ВИЭМС, 19 б 9,77.
СмотретьЗаявка
2330249, 03.03.1976
ОТДЕЛЕНИЕ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ ЦЕНТРАЛЬНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬКОГО ГЕОЛОГОРАЗВЕДОЧНОГО ИНСТИТУТА ЦВЕТНЫХ И БЛАГАРОДНЫХ МЕТАЛЛОВ
БУДЮКОВ ЮРИЙ ЕВДОКИМОВИЧ, РОМАНОВ ВЯЧЕСЛАВ ПЕТРОВИЧ
МПК / Метки
МПК: E21C 19/00
Метки: виброгасящее
Опубликовано: 15.09.1977
Код ссылки
<a href="https://patents.su/2-572567-vibrogasyashhee-ustrojjstvo.html" target="_blank" rel="follow" title="База патентов СССР">Виброгасящее устройство</a>
