Способ защиты турбомашины от неравномерного прогрева

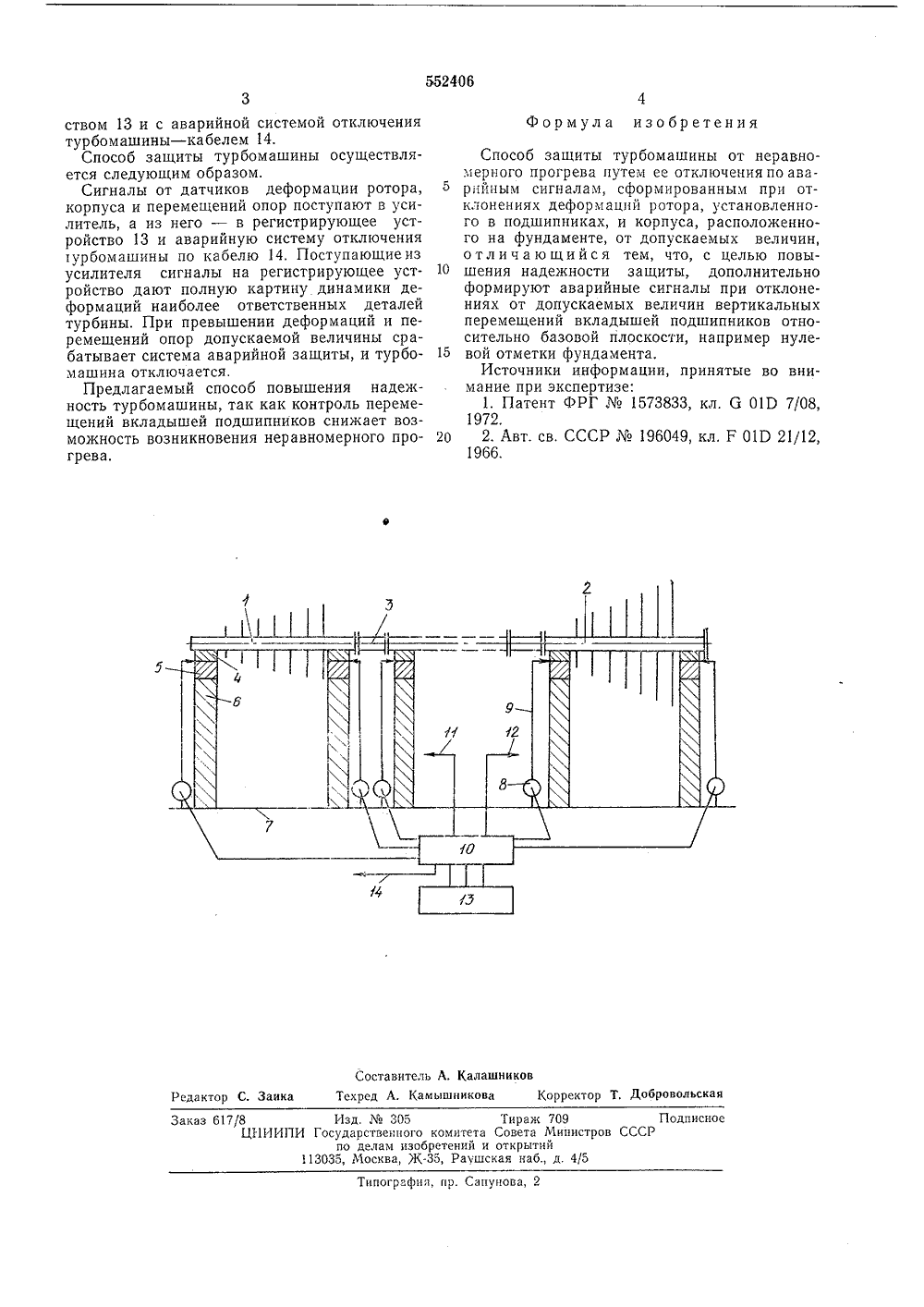

11) 552406 Союз Советском Социалистических Республик(23) Приоритет 2 Госуяарствениый коми Совета Министров ССпо долам изобретении открытий УДК 621,165(088,8) убликован 7. Бюллетень1 описания 05.04.77 Дата опубликован 2) Авторы изобретения Н, С ников, Н, Н, Шилович, М, Е. Дубов, В, А, Леои И. А, Ковалевизводственное объединение турбостроенияЛенинградский металлический завод(54) СПОСОБ ЗАЩИТЫ ТУРБОМАШИ ОТ НЕРАВНОМЕРНОГО ПРОГРЕВА 25 Датчики 4 эл телем сигнало электрически ротора по каб корпуса турби 30 лителя 10 соед ектрически соедин10. С этим ж вязаны датчики лю 11 и датчики ы по кабелю 12 нен с регистриру ены с усили е усилителем деформаци деформации Выход успощим устрой Изобретение относится к области защиты турбин, а именно к защите от неравномерного прогрева, вызывающего перемещения вкладышей подшипников в вертикальной и горизонтальной плоскостях, что приводит к расцентровке валопровода, увеличению вибрации и снижению надежности турбомашины.Известны способы защиты турбомашины от неравномерного прогрева путем ее отключения по аварийным сигналам о недопустимом тепловом расширении корпуса (11. Эти способы обеспечивают отключение турбомашины лишь по результатам измерений деформаций корпуса, что недостаточно эффективно защищает тур бомашину.Известен также способ защиты турбомашины от неравномерного прогрева путем ее отключения при недопустимых деформациях как корпуса, так и ротора (2.Этот способ является наиболее близким к предлагаемому по технической сущности и достигаемому результату,Недостаток такого способа - невозможность обеспечить эффективное повышение надежности, особенно для паровых турбин больших мощностей и габаритов. Цель изобретения - повышение надежности, Это достигается тем, что по предлагаемомуспособу дополнительно формируют аварийные сигналы при отклонениях от допускаемых величин вертикальных перемещений вкладышей подшипников относительно базовой плоскости, например нулевой отметки фундамента.5 На чертеже показан пример реализациипредлагаемого способа.Валопровод турбины состоит из отдельныхроторов 1, 2, которых может быть несколько.Роторы соединены между собой с помощью 10 муфт 3. Шейки роторов размещены во вкладышах 4 подшипников 5, которые установлены на колоннах опор 6. Опоры установлены на фундаменте по базовой плоскости 7. Вдоль каждой опоры установлен датчик 8 перемеще ния верхней части опоры относительно базовой плоскости - нулевой отметки фундамента. Датчик установлен в нижней части опор для уменьшения температурных воздействий при нагреве и охлаждении турбины. Соедине ны датчики с вкладышами 4 подшипников 5турбины с помощью инварных стержней 9, имеющих низкий коэффициент линейного расширения от температуры.552406 Способ защиты турбомашины от неравномерного прогрева путем ее отключения по ава ряйным сигналам, сформированным при отклонениях деформаций ротора, установленного в подшипниках, и корпуса, расположенного на фундаменте, от допускаемых величин, отличающийся тем, что, с целью повы щения надежности защиты, дополнительноформируют аварийные сигналы при отклонениях от допускаемых величин вертикальных перемещений вкладышей подшипников относительно базовой плоскости, например нуле вой отметки фундамента.Источники информации, принятые во внимание при экспертизе:1. Патент ФРГ1573833, кл, б 010 7/08,1972.20 2. Авт. св. СССР196049, кл. 1. 010 21/12,1966. Составитель А. Калашник орректор Т, Добровольска дактор С, Заика Техред А. Камышникова одписно Тираж 709комитета Совета Министроветений и открытий5, Раушская наб., д. 4/5 пя, пр. Сапунова, 2 Ти ством 13 и с аварийной системой отключения турбомашины - кабелем 14.Способ защиты турбомашины осуществляется следующим образом.Сигналы от датчиков деформации ротора, корпуса и перемещений опор поступают в усилитель, а из него - в регистрирующее устройство 13 и аварийную систему отключения урбомашины по кабелю 14. Поступающие из усилителя сигналы на регистрирующее устройство дают полную картину динамики деформаций наиболее ответственных деталей турбины, При превышении деформаций и перемещений опор допускаемой величины срабатывает система аварийной защиты, и турбомашина отключается,Предлагаемый способ повышения надежность турбомашины, так как контроль перемещений вкладышей подшипников снижает возможность возникновения неравномерного прогрева. Заказ 617/8 Изд. Мо 305 Цг 1 ИИПИ Государствепног по делам пзо 113035, Москва, Ж
