Управляемый формирователь коротких импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 519850
Автор: Корищ
Текст
) Приоритет оеета Министров СССРа делан изобретенийи отхрытий(71) Заяви 4) УПРАВЛЯЕМЫЙ ФОРМИРОВАТЕЛ КОРОТКИХ ИМПУЛЬСОВ5 Изобретение относится к радиотехнике и может быть использовано в устройствах автоматики и вычислительной техники.Известен управляемый формирователь коротких импульсов, содержащий управляющий 5 триггер и входной ипвертор 11.Цель изобретения - формирование импульсов по,передним фронтам входной импульсной последовательности и увеличение длительности формируемых импульсов. 10Для этого в предлагаемый формирователь введены конденсатор, элемент И - ИЛИ - НЕ, инвертор и элемент И - НЕ, первый вход которого соединен с выходом входного ипвертора и через конденсатор с общей ши ной устройства, второй вход соединен с входом устройства, а выход соединен сеепоерественно и через инвертор с соответствующими входами элемента И - ИЛ 1 Л - НЕ, другие входы которого соединены с единичным и ну левым выходами управляющего триггера.На чертеже приведена функциональная электрическая схема предлагаемого формирователя,Управляемый формирователь коротких им пульсов содержит управляющий триггер 1 и входной инвертор 2. Первый вход элемента И - НЕ 3 соединен с выходом входного инвертора 2 и через конденсатор 4 - с общей шиной, второй вход инвертора 2 сое синен с 30 входом 5 устроиства, Выход элемента И - НЕ 3 подключен непосредственно и через инвертор 6 к соответствующим входам элемента И - ИЛИ - НЕ 7, друтие входы которого соединены с единичным и нулевым выходами управляющего триггера 1. Выход 8 подключен к выходу элемента И - ИЛИ - НЕ 7.Управляемый формирователь импульсов работает следующим образом.Входные импульсы поступают на первый вход элемента И - НЕ 3 через инвертор, а на второй - непосредственно, Благодаря задержке на инверторе 2 на выходе элемента И - НЕ 3 получаются отрицательные импульсы, длительность которых равна времени задержки инвертора 2, увеличенной благодаря конденсатору 4.Для элемента 1 Л - НЕ 3 отрицательный импульс эквивалентен логическому нулю, положительный - логической единице,Рассмотрим два случая, соответствующих единичному (высокий потенциал или логическая единица на выходе 9) и нулевому (высокий потенциал на выходе 10) состояниям триггера 1,В первом случае отрицательный,сформиро. ванный импульс на входе 11 элемента И - ИЛИ - НЕ 7 приведен к появлению на выходе 8 своей инверсии, т. е. положительного импульса, так как с триггера 1 на управляющии519850 оставнтель Ю. ЕркинТехред А. Камышнико актор Е. Карауло орректор А, Абдряхимова каз 156 Изд. Мв 1475 Тираж 1029 ПИ Государственного комитета Совета Министро по делам изобретений и открытий 113035, москва, Ж, Раушская наб., д. 4/5ПодписноССР Типография, пр. Сапунова вход 12 элемента И - ИЛИ - НЕ 7 подан логический нуль.Вс втором случае на импульсный вход 13 элемента И - ИЛИ - НЕ 7 поступают положительные сформированные импульсы, Так как на управляющемвхояе 14 элемента И - ИЛИ- -НЕ 7 - лзогпческфя единица, то на выходе 8 получается инверсия этих импульсов, т. е. отрицательные импульсы.Прь установке управляющего триггера 1 в единичное состояние на выходе 8 получаются положительные, а при установке в нулевое состояние - отрицательные импульсы. Формула изобретения Управляемый формирователь коротких импульсов, содержащий управляющий триггер и входной инвертор, о т л и ч а ю щ и й с я тем,что, с целью формирования импульсов по передним фронтам входной импульсной последовательности и увеличения длительности формируемых импульсов, в него введены кон денсатор, элемент И - ИЛИ - НЕ, инвертори элемент И - НЕ, первый вход которого соединен с выходом входного инвертора и че рез конденсатор с общей шиной устройства, второй вход соединен с входом устройства, а 10 выход соединен непосредственно и через инвертор с соответствующими входами элемента И - ИЛИ - НЕ, другие входы которого соединены с единичным и нулевым выходами управляющего триггера.15 Источники информации, принятые во внимание при экспертизе. 1. Журнал Электроника, 1972,22,стр. 68 (лрототип).
СмотретьЗаявка
2016777, 19.04.1974
ПРЕДПРИЯТИЕ ПЯ А-7734
КОРИЩ СОЛОМОН ИОСИФОВИЧ
МПК / Метки
МПК: H03K 5/01
Метки: импульсов, коротких, управляемый, формирователь

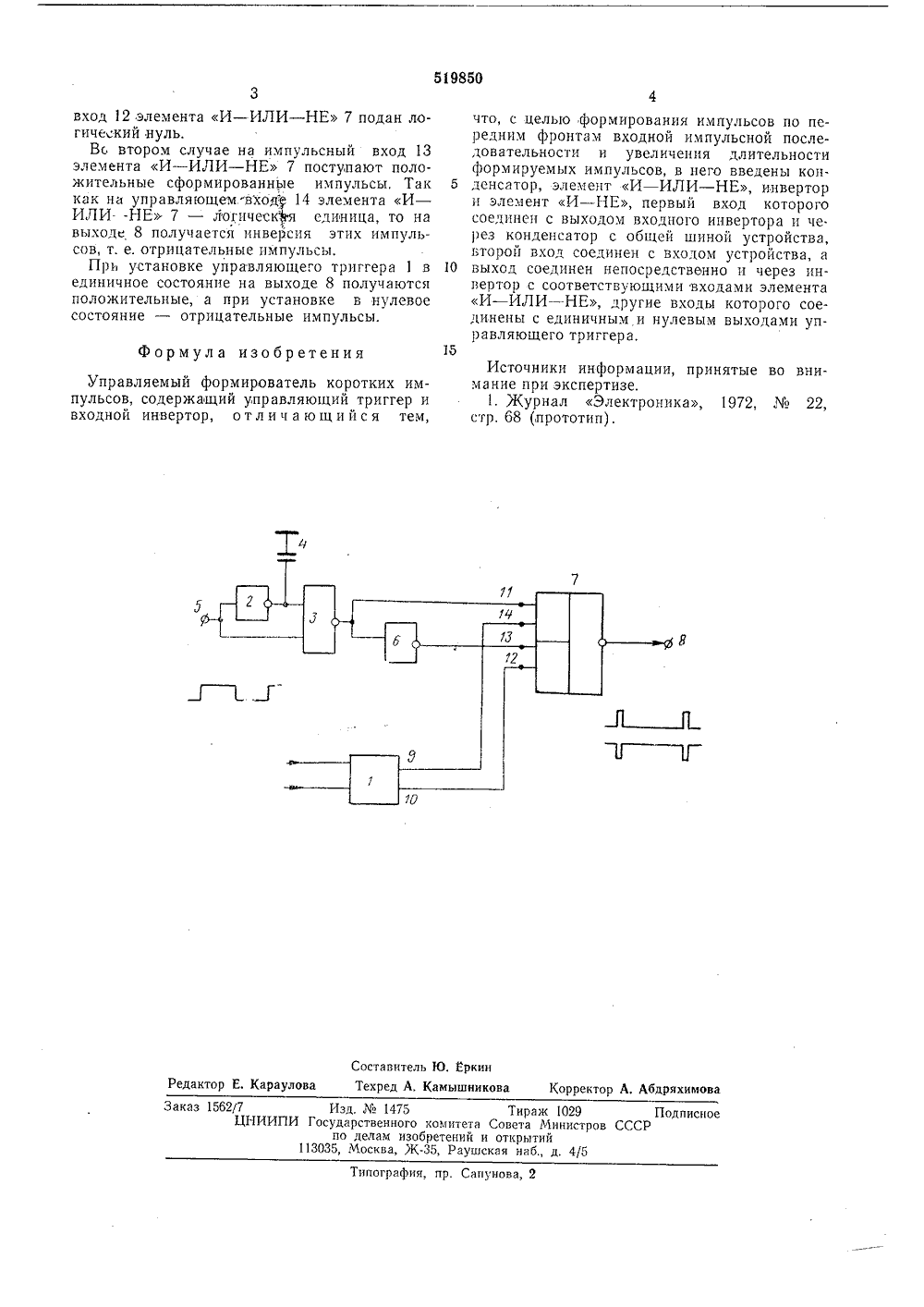

Опубликовано: 30.06.1976
Код ссылки
<a href="https://patents.su/2-519850-upravlyaemyjj-formirovatel-korotkikh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Управляемый формирователь коротких импульсов</a>
