Синхронизированный генератор импульсов

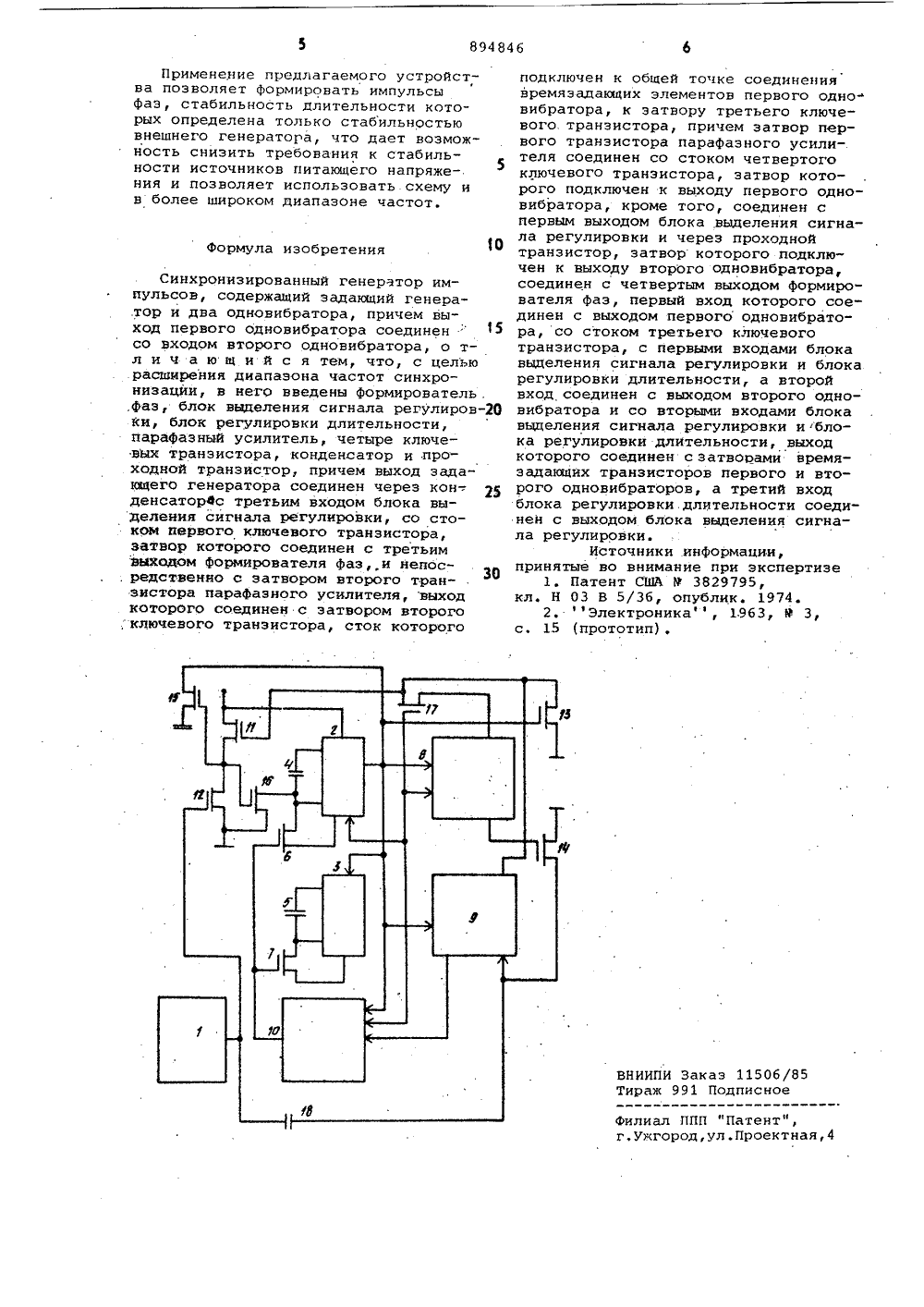

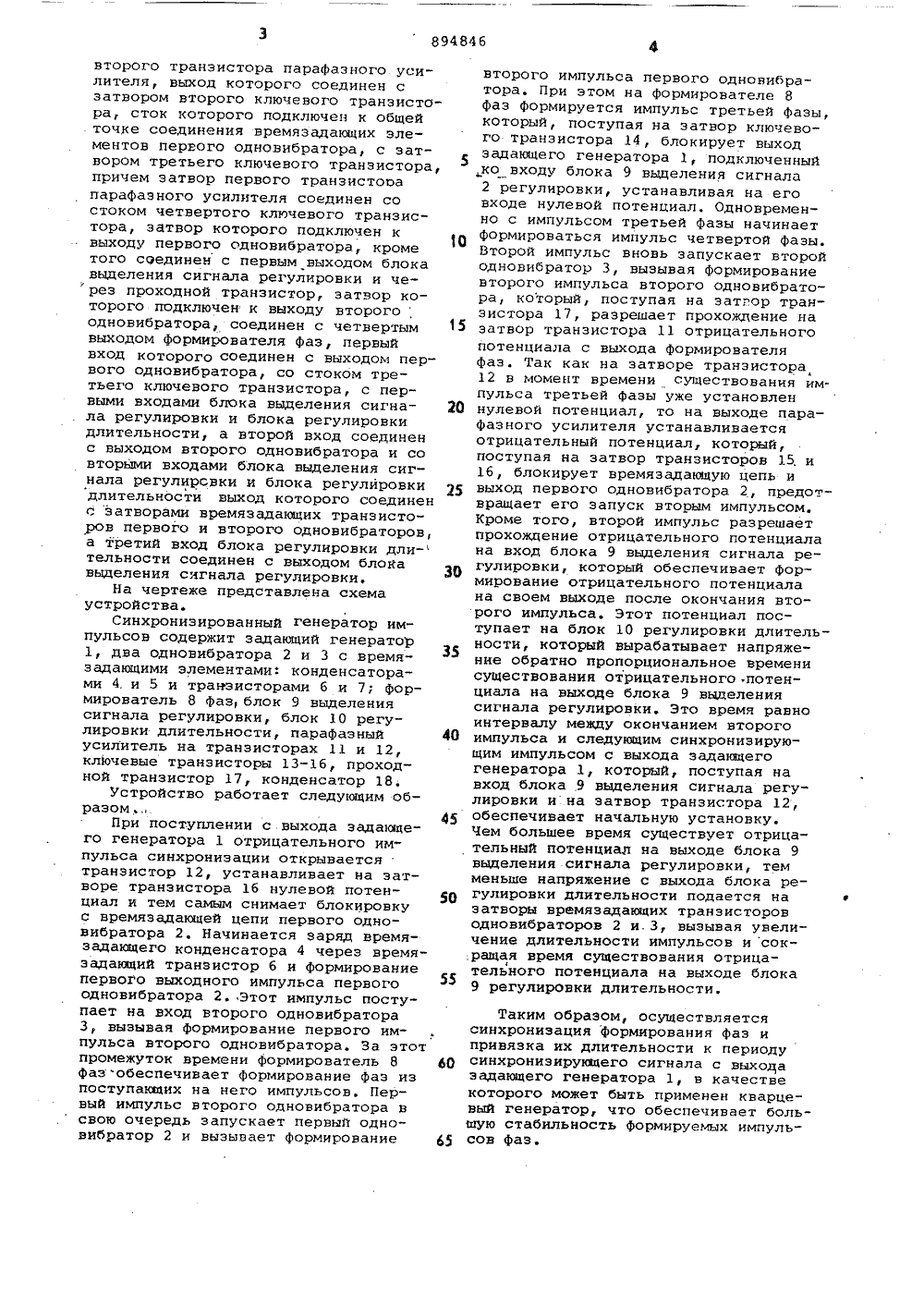

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(23) Приоритет -Государственный комитет СССРо дедам изобретений и открытий.В. Высочина 2) Авторыизобретения А. Г. Сол 71) Заявитель 4) СИНХРОНИЗИРОВАННЫЙ ГЕНЕРАТОР ИМПУЛЬСО Устройство относится к радиотехнике и может быть применено в вычислительной и импульсной технике.Известен синхронизированный кварце- вйм резонатором -генератор импульсов, который содержит инвертор с отрицательной обратной связью через кварцевый резонатор 1.Однако этот генератор позволяет получить только одну. серию импульсов.Наиболее близким техническим решением к предлагаемому является синхронизированный генератор импульсов, содержащий задающий генератор и триодновибратора. На выходе задающегогенератора Формируется импульс первой Фазы, поступающий на первыйждущий одновибратор. С выхода первого одновибратора импульс второй фазы поступает на вход второго ждущего одновибратора. С выхода второго одновибратора импульс третьей Фазы поступает на вход третьего одновибратора, обеспечивая Формирование импульса четвертой фазы. Таким образом, обеспечивается формирование четырех фаз 2 .Недостаток устройства - отсутствие привязки длительности формируемых Фаэ к периоду синхронизирующего 30 сигнала, что приводит к необходимостипонижения частоты задающего генератора, так как необходим запас на уходдлительности каждого импульса приизменении температуры, питающего напряжения и во времени,Цель изобретения - расширение диапазона частот синхронизации за счетавтоматической подстройки длительности формируемых импульсов в пределах периода синхронизирукщего сигнала.Поставленная .цель достигается тем,что в синхронизированный генераторимпульсов, содержащий задающий генератор и два одновибратора, причем,выход первого одновибратора соединенсо входом второго одновибратора, введены формирователь Фаз, блок выделения сигнада регулировки, блок регулировки длительности, парафазный усилитель, четыре ключевых транзистора, .проходной транзистор и конденсатор,йричем выход задающего генераторасоединен через конденсатор с третьим,входом блока выделения сигнала регулировки, со стоком первого ключевоготранзистора, затвор которого соединентретьим выходом формирователя фаз, инепосредственно соединен с затворомвторого транзистора парафаэного усилителя, выход которого соединен сзатвором второго ключевого транзистора, сток которого подключен к общейточке соединения времяэадающих элементов первого одновибратора, с затвором третьего ключевого транзистора,причем затвор первого транэистооапарафазного усилителя соединен состоком четвертого ключевого транзистора, затвор которого подключен квыходу первого одновибратора, крометого соединен с первым выходом блокавыделения сигнала регулировки и че рез проходной транзистор, затвор которого подключен к выходу второгоодновибратора, соединен с четвертым 5выходом формирователя Фаз, первыйвход которого соединен с выходом первого одновибратора, со стоком третьего ключевого транзистора, с первыми входами блока выделения сигнала регулировки и блока регулировкидлительности, а второй вход соединенс выходом второго одновибратора и совторыми входами блока выделения сигнала регулировки и блока регулировкидлительности выход которого соединенс затворами времязадающих транзисторов первого и второго одновибраторов,а третий вход блока регулировки дли-тельности соединен с выходом блокавыделения сигнала регулировки,На чертеже представлена схемаустройства.Синхронизированный генератор импульсов содержит задающий генератоР1, два одновибратора 2 и 3 с времяэадающими элементами: конденсаторами 4. и 5 и транзисторами 6 и 7; формирователь 8 фаз, блок 9 выделениясигнала регулировки, блок 10 регулировки длительности, парафазный 40усилитель на транзисторах 11 и 12,клЮчевые транзисторы 13-16, проходной транзистор 17, конденсатор 18.Устройство работает следующим образом,.: 45При поступлении с.выхода задающего генератора 1 отрицательного импульса синхронизации открываетсятранзистор 12, устанавливает на затворе транзистора 16 нулевой потенциал и тем самым снимает блокировкус времязадающей цепи первого одновибратора 2Начинается заряд времязадающего конденсатора 4 через времяэадающий транзистор 6 и формированиепервого выходного импульса первогоодновибратора 2. Этот импульс поступает на вход второго одновибратора3, вызывая формирование первого импульса второго одновибратора. За этотпромежуток времени Формирователь 8 60фазобеспечивает формирование фаз изпоступающих на него импульсов. Первый импульс второго одновибратора всвою очередь запускает первый одновибратор 2 и вызывает Формирование Я второго импульса первого одновибратора. При этом на формирователе 8 фаэ формируется импульс третьей фазы, который, поступая на затвор ключевого транзистора 14, блокирует выход задающего генератора 1, подключенный ,ко входу блока 9 выделения сигнала 2 регулировки, устанавливая на его входе нулевой потенциал. Одновременно с импульсом третьей фазы начинает формироваться импульс четвертой фазы. Второй импульс вновь запускает второй одновибратор 3, вызывая формирование второго импульса второго одновибратора, который, поступая на затвор транзистора 17, разрешает прохождение на затвор транзистора 11 отрицательного потенциала с выхода формирователя фаэ. Так как на затворе транзистора 12 в момент времени существования импульса третьей фазы уже установлен нулевой потенциал, то на выходе парафазного усилителя устанавливается отрицательный потенциал, который, поступая на затвор транзисторов 15, и 16, блокирует времяэадающую цепь и выход первого одновибратора 2, предотвращает его запуск вторым импульсом, Кроме того, второй импульс разрешает прохождение отрицательного потенциала на вход блока 9 выделения сигнала регулировки, который обеспечивает Формирование отрицательного потенциала на своем выходе после окончания второго импульса, Этот потенциал поступает на блок 10 регулировки длительности, который вырабатывает напряжение обратно пропорциональное времени существования отрицательного потенциала на выходе блока 9 выделения сигнала регулировки. Это время равно интервалу между окончанием второго импульса и следующим синхронизирующим импульсом с выхода задающего генератора 1, который, поступая на вход блока .9 выделения сигнала регулировки и на затвор транзистора 12, обеспечивает начальную установку. Чем большее время существует отрицательный потенциал на выходе блока 9 выделения сигнала регулировки, тем меньше напряжение с выхода блока регулировки длительности подается на затворы времязадающих транзисторов одновибраторов 2 и. 3, вызывая увеличение длительности импульсов и сок.ращая время существования отрицательного потенциала на выходе блока 9 регулировки длительности.Таким образом, осуществляется синхронизация формирования фаэ и привязка их длительности к периоду синхронизирующего сигнала с выхода задающего генератора 1, в качестве которого может быть применен кварцевый генератор, что обеспечивает большую стабильность формируемых импульсов фаз,894846 30 Формула изобретения НИИПИ Заказ 11506/ ираж 991 Подписное Применение предлагаемого устройства позволяет формировать импульсы фаэ, стабильность длительности которых определена только стабильностью внешнего генератора, что дает возможность снизить требования к стабильности источников питающего напряже-. ния и позволяет использовать. схему и в более широком диапазоне частотСинхронизированный генератор импульсов, содержащий задающий генера.тор и два одновибратора, причем выход первого одновибратора соединен ." 5 со входом второго одновибратора, о тл и ч а ю щ и й с я тем, что, с целью расширения диапазона частот синхронизации, в него введены формирователь . .фаз, блок вццеления сигнала регулировки, блок регулировки длительности, парафаэный усилитель, четыре ключевых транзистора, конденсатор и проходной транзистор, причем выход задающего генератора соединен через кон-. д денсаторФс третьим входом блока выделения сигнала регулировки, со стоком первого ключевого транзистора, Затвор которого соединен с третьим выходом формирователя фази непос. редственно с затвором второго транзистора парафаэного усилителя, выход которого соединен с затвором второго ,ключевого транзистора, сток которого подключен к общей точке соединениявремязадающих элементов первого одновибратора, к затвору третьего ключевого.транзистора, причем затвор первого транзистора парафазного усилителя соединен со стоком четвертогоключевого транзистора, затвор которого подключен к выходу первого одновибратора, кроме того, соединен спервым выходом блока выделения сигнала регулировки и через проходнойтранзистор, затвор которого подключен к выходу второго одновибратора,соединен с четвертым выходом формирователя фаэ, первый вход которого соединен с выходом первого одновибратора, со стоком третьего ключевоготранзистора, с первыми входами блокавццеления сигнала регулировки и блокарегулировки длительности, а второйвход соединен с выходом второго одновибратора и со вторыми входами блокавццеления сигнала регулировки иблока регулировки длительности, выходкоторого соединен с затворами времязадающих транзисторов первого и второго одновибраторов, а третий входблока регулировки. длительности соединен с выходом блока выделения сигнала регулировки.Источники информации,принятые во внимание при экспертизе1. Патент США В 3829795,кл. Н 03 В 5/36, опублик. 1974.2. Электроника, 1963, Р 3,с. 15 (прототип),Филиал ППП "Патент",г.ужгород,ул.Проектная,4
