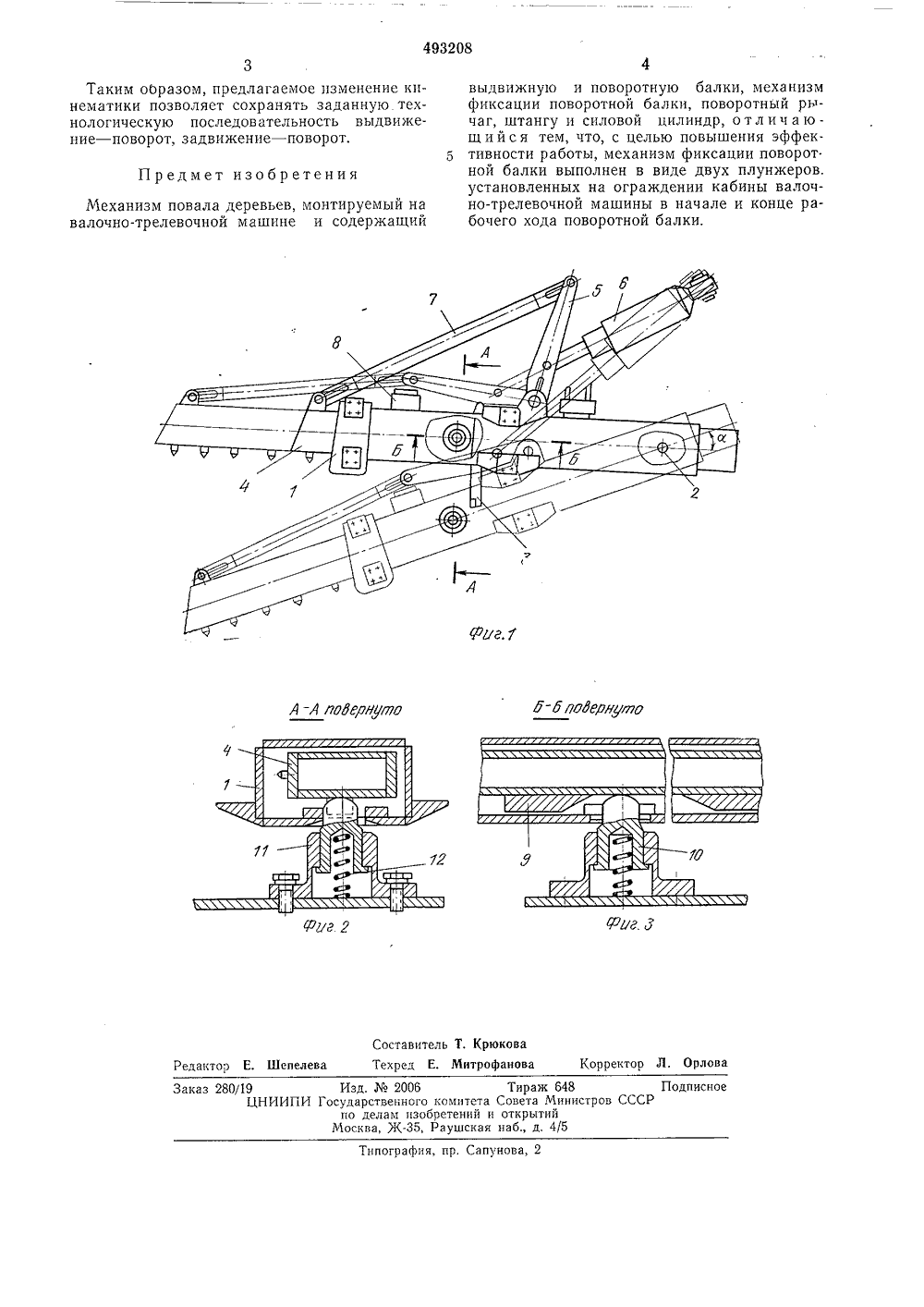

Механизм повала деревьев

Номер патента: 1261797

Опубликовано: 07.10.1986

Авторы: Зайцев, Мейер, Шегельман

МПК: B27L 1/00

Метки: лесозаготовительная

...очередного дерева егозахватывают сучкорезной ножевой головкой1 О и подают в захват 9. Перед началом обрезки сучьев шток 17 основного силового цилиндра 16 выдвинут, а шток 19 дополнительного силового цилиндра 18 втянут.При обрезке сучьев деревьев, начиная с комлевой части, вначале включают основной силовой цилиндр 16, который имеет больший диаметр, балка 8 при этом выдвигается, и ножи сучкорезной головки 10 обрезают сучья с дерева. В этой зоне обрезки расположены сучья, создающие наибольшие сопротивления резанию. Затем включают дополнительный силовой цилиндр 18, и при дальнейшем выдвижении балки 8 продолжается процесс обрезки сучьев. После этого частично разжимают захват 9 и силовыми цилиндрами 16 и 18 втягивают балку 8,...

Номер патента: 15323

Опубликовано: 31.05.1930

Автор: Байхерт

МПК: B27B 25/00, B27B 25/02, B27B 29/00, B27B 3/00

Метки: дерева, лесопильной, механизм, оба, подачи, раме, толчковой, хода

...- установку иеханизма на лесопильной раме.Устройство состоит в следующем; в коробке 12, заполняемой маслом и закрываемой крышкой 13(фиг,1 и 2) устанавливается и подшипниках 14 вад 2, получающий непрерывке вращение от гдавного вада 16 лесопилки фиг, 3), при чем число оборотов в единицу времени у обоих валов одинаково. На валу 2 закдинена пара дисков 1 с рабочими 1 доскостями, параллельными друг другунаклоненными к геометрической оси вада 2 под углом, отвечающим наибольшей допускаемой подаче.Главный вад 16 (фиг, 3) при помощи влепи Галдя 1 б передает свое чисдо оборогов валу б механизма подачи, при чем последний при помощи винтозубчатых Ю. Ж. ОБРЕТЕНИ(фиг. 1 и 2) заставляет вращаться ду дисками Е вада 2 помещает, установленный на рычаге Г...

Номер патента: 6994

Опубликовано: 30.11.1928

Автор: Айзенштейн

МПК: F01L 13/08, F02N 9/04

Метки: внутреннего, воздуха, горения, двигателей, клапан, комбинированный, перепуска, пуска, сжимаемого, ход, цилиндре

...5 на короткое время, поршенек 6 передвинется в правое (по чертежу) положение, закроет канал 12 и откроет окна 7, через которые сжатый воздух по каналам 8, 9, через открытый клапан 2, поступит в цилиндр, сообщая поршню двигателя толчок. При ходе поршня, соответствующем периоду сжатия, сжатый воздух проходит через полость 9, канал 8, каналы 10, 11 поршенька 6, через канал 12 трубки 13 и отверстие 14 и поступает, наконец, в атмосферу, благодаря чему происходит уменьшение компрессии во время пуска двигателя. В период же расширения может выходить в атмосферу через отверстие 14 лишь очень незначительное количество воздуха, вследствие малого промежутка времени процесса расширения и небольшого сечения канала 12, регулируемого от руки...

Номер патента: 293968

Опубликовано: 01.01.1971

Авторы: Гамолин, Гарбузов, Харик

МПК: E02F 9/04

Метки: оборудование, ходовое, шагающее

...лыжам и лыж по тележкам в поднятом состоянии, устанавливаются внутри лыж, а оси качения балансирных тележе и ходовых колес расположены на одном уро не.Такое взаиморасположение лебедок, лыж и тележек влияет на смещение центра тяжести, машины, и высота подъема лыж сокращается.Цель изобретения - обеспечить динамическое равновесие.Достигается это тем, что тяговые лебедки оперты на лыжи и прикреплены шарнирно к поворотной раме ходовой части посредством шарнирно соединенных между собой рычагов.На фиг. 1 показано шагающее ходовое оборудование, в двух проекциях; на фиг. 2 - разрез по А - А на фиг. 1. жки 4 коснутся лыж 5, тяотключаются при одновресиловых цилиндров 3, кото- пускание оборудования на с последующим подъемом и на определенную...

Номер патента: 289568

Опубликовано: 01.01.1971

Авторы: Германска, Иностранец, Иностранна

МПК: B62D 7/18

Метки: балке, ведущей, колесного, крепления, оси, поворотной, транспортногосредства, управляемой, цапфы

...3, поворотную цапфу 4 и шарнир привода колеса 5. Нижний шкворень 2 уста новлен в цапфе 4, зафиксирован фиксаторомб и соединен с балкой оси 3 при помощи радиального подшипника 7. Верхний шкворень 1 закреплен в поворотной цапфе 4, упираясь в нее головкой 8, и соединен с балкой оси ра диальным подшипником 9, На выступающейчасти верхнего шкворня установлен упорный подшипник 10, фиксируемый от осевых перемещений гайкой П, контрящейся шплинтом 12, Подшипник 10 заключен в корпус, состоя щий из двух частей 13 и 14.Благодаря нагрузке Адействующей на колесо транспортного средства 15, на верхнем и нижнем шкворнях возникают радиальные силы Б и В, которые. подшипниками 7 и 9 пере даются на балку оси 3, и осевая сила Г, передаваемая на балку...
