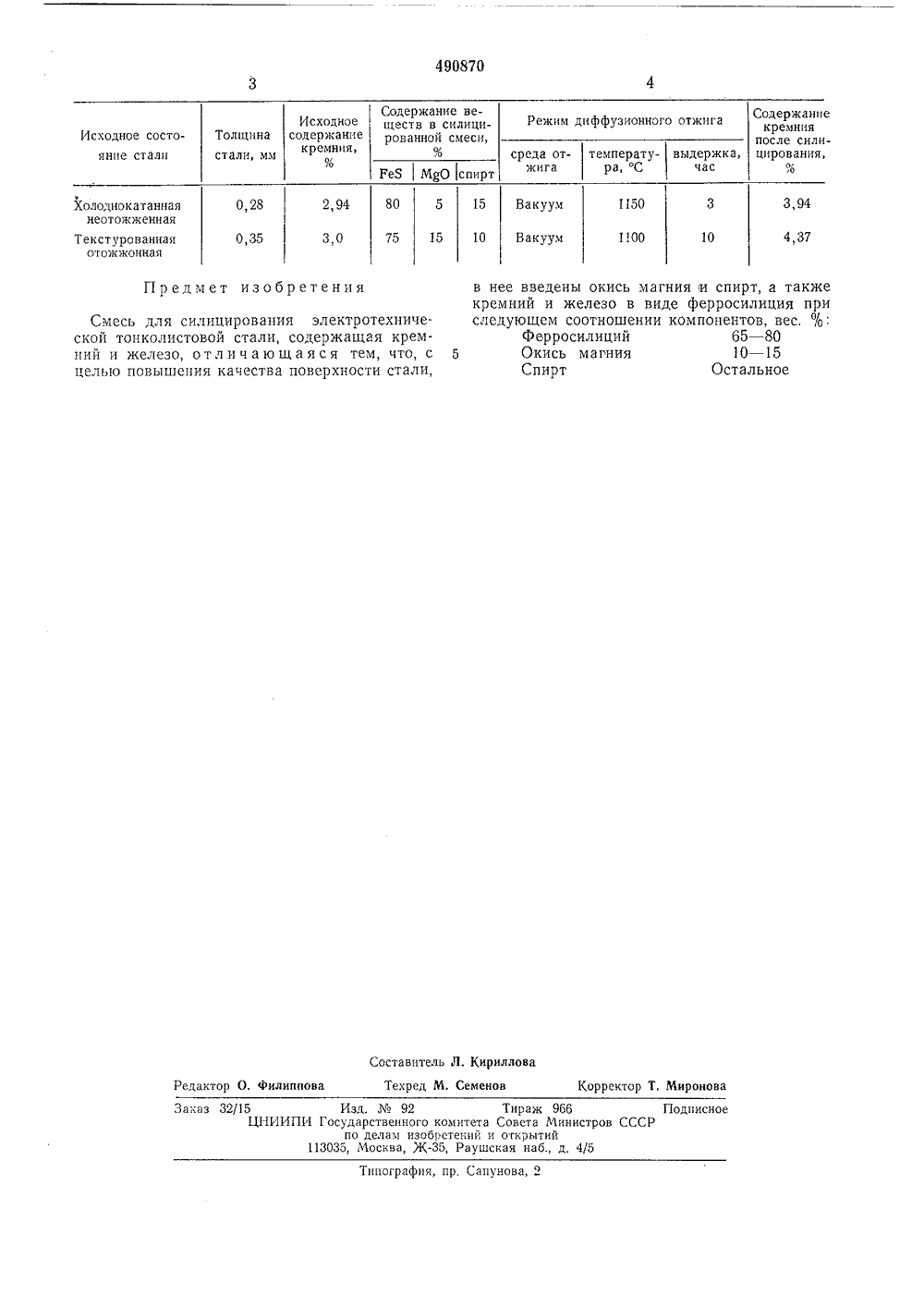

Смесь для силицирования

Номер патента: 532647

Опубликовано: 25.10.1976

Авторы: Зайко, Кожевников, Попов

МПК: C22C 33/00

Метки: бор, выплавки, железо, кремний, содержащего, сплава

...боратоь кальция и железной стружки. Количество железной стружки составляет 0,1-0,2 от 20 необходимого на плаьку, За счет кремнияферросилициевого расплава бор восстанавливается, образуя с железом прочные соединения, которые оседают на подине, Часть окислов бора образует шлак, скапливаемый 25 на падине печиЗатем в печь вводят смесь532кварцита и восстановителя с Остальной чад" стью железной стружки, взятой в количест ве 0,8-0,9 от необходимого на плавку, Шихта образует слой высотой 0,3-0,8 мв к- тооом улавливаются возгоны соединений бора, При проплавлении смеси образуется сплав железа и кремния, насыщенный углеродом. Сплав проходит в нижние слои на подину через борсодержащий шлак. При этом температура сплава снижается и из сплава...

Номер патента: 1691402

Опубликовано: 15.11.1991

Авторы: Багрий, Бродский, Грищенко, Зигало, Кимстач, Левитан, Павленко, Рязанов, Соболев

МПК: C21C 7/06

Метки: кремния, мас, раскисления, содержанием, стали

...маркахсиликокальция, выпускаемых промышленностью по ГОСТ 4762 - 71.Пределы присадки силикокальция в металл в количестве 3,0-20 кг на 1 т стали10 обусловлены следующим. Присадка 3,0 кгсиликокальция на 1 т стали (при степениусвоения 94 Я позволяет обеспечить нижнийпредел содержания кремния (0,17 мас.,4) дляспокойных марок стали рядового сортамента,15 а присадка 20 кг на 1 т позволяет получитьверхний предел по содержанию кремния(1,4 мас,0/0) для низколегированных сталей(типа 38 ХГС). Увеличеиибмассы присадкисиликокальция выше 20 кг на 1 т стали недо 20 пустимо, так как наблюдается значительноеповышение температуры металла в ковше,что может привести к преждевременномувыходу из строя сталеразливочного ковша изатруднениям при разливке...

Номер патента: 76955

Опубликовано: 01.01.1949

Авторы: Лейкин, Сахарук, Хомутов

МПК: C21C 5/04, C21C 5/52

Метки: выплавки, других, кремний, кремния, марок, низким, содержанием, содержащих, стали, хром, хромокремнистых, хромосодержащих

...печах феррохром присаживается в печь, а ферросилиций в ковш; при производстве электростали оба ферросплава вводятся только в печь.Из-за низкого содержания углерода в готовом металле хром в болыпинстве случаев присаживается в виде малоуглеродистого феррохрома. Способность феррохрома образовывать карбиды хрома вызывает необходимость выплавки малоуглвродистого феррохрома силикотерми секим методом, который является чрезвычайно неэкономичным вследствие больших потерь кремния и низкого использования применяемых материалов. Легирование металла хромом в мартеновской печи .приводит, кроме того, к большому его угару и удлиняет продолжительность плавки,Предлагаемый способ имеет целью исключить указанные недостатки и состоит в том, что...

Номер патента: 126899

Опубликовано: 01.01.1960

Авторы: Браславский, Смирнов, Эйфир

МПК: C22C 38/24

Метки: ванадием, вольфрамом, кремнием, легированная, марганцем, сталь, хромом, штамповая

...и пласичност 200 00 600 133 9,5 6,5 3,0 480 1503,249,0 4,1 375 редел прочности, кг/мм. тносительное удлинение,оо тносительное сужение, М дарная вязкость, кгм/смг вердость На 117 2,5 4 0 2,0 4,0 444 45 Известные ста горячей штамповк марганцем, кремни статочно высокими костью. Для ус,агени ние хрома и напади ношении (в процен 0,8 - 1,2; хрома 4,5 фосфора не более,Предлагаемая Рекомендуется зак при 550".этого недостатка пред в стали и компонентых): углерода 0,35 - 0,45 5,5; вольфрама 1,6 - 2,4 ем по 0,03 каждого, аль обладает высокими ка в масле при 1050 наченных для легированные обладают доционной стой126899 Высокие механические свойства предлагаемой стали обеспечивают существенное повышение стойкости изготовленных из нее штампов в...

Номер патента: 168314

Опубликовано: 01.01.1965

Авторы: Мигунов, Сапронов, Шадска

МПК: C22C 33/02, C22C 38/00

Метки: асбест, барий, двуокись, железа, железо, кремния, медь,графит, метал, металлокерамические, металлокерамический, основе, предложенный, сернокислое, сернокислый, содержащие, сплавизвестны, сплавы, фрикционные, фрикционный

...Государственного комитета по авиационной тех Зая 2грузкой 15 - 25 кг/см 2 Известны металлокерамические фрикционные сплавы на основе железа, содержащие медь, графит, асбест, сернокислый барий, двуокись кремния, сернокислое железо.Предложенный металлокерамический фрикционный сплав на основе железа содержит (в %): еченый металлокерамическийав может быть примененах самолетов и других узл тор сумет нзобретени 10 - 4 -МедьГрафитАсбестКобальтКарбидКарбидСерноки й сплав дь, гра- отличаю- износо 10 Металлокер на железной о фит, асбест, икайся тем, чт стойкости и к15 тав входят (в мическии фрикцснове, содержащиернокислое желео, с целью повыэффициента трен онйо,шен 2 4 0 - 5 боракремнияслое железо 2 - 2 - 5 -в его МедьГрафитАсбестКобальтКарбид...
