Устройство автоматизированного сбора данных по табельному учету
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 460558
Авторы: Ветренко, Дмитриев, Кузьменко, Малюк, Павловский, Поникаров, Протопопов, Хмелько
Текст

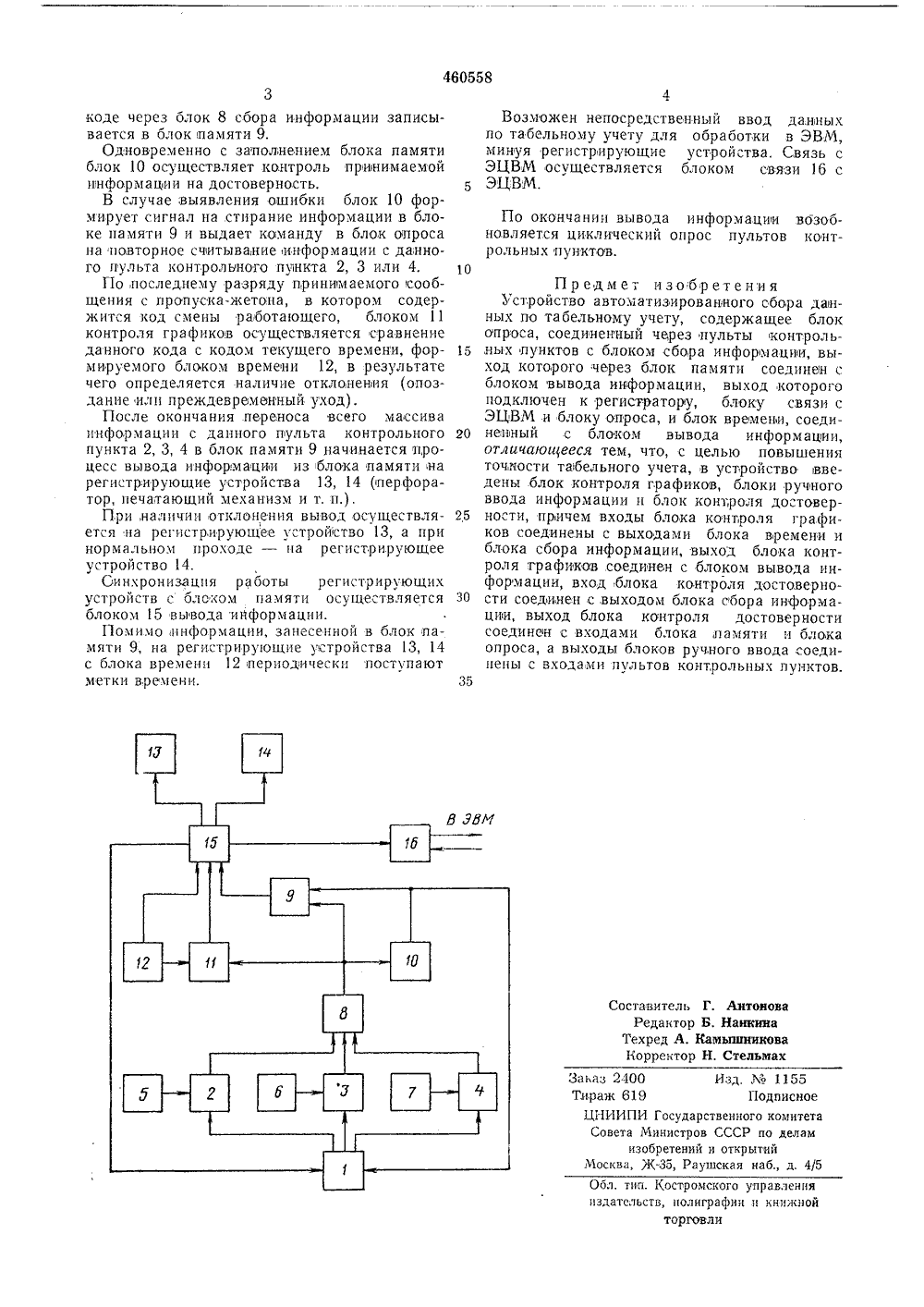

Союз Советских Социалистических Республик1460558 ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М.Кл. б 07 с 900 Гасударственный комитет Совета )йинистрав СССР по делам изобретений и открытий(53) УДК 522.52 (088,8) Дата опубликования описания 30.06.75(7) Заявитель о 4) УСТРОЙСТВО АВТОМАТИЗИРОВАННОГО ПО ТАБЕЛЬНОМУ УЧЕТУАНН мация Изобретение относится к устройствам дистанционного сбора дискретной информации и может применяться для автоматизированного сбора данных ио табельному учету на предприятиях.Известны устройства для сбора данных, содержащие пульты контрольных пунктов, блок опроса, блок времени, дешифратор и блок вывода информации на регистратор.Предложенное устройство отличается тем, что введены дополнительно блок контроля графиков, блоки ручного ввода информации и блок контроля достоверности, причем воды блока таонтроля графиков соединены с выло- дами блока времени и блока сбора информации, выход блока контроля графиков соединен с блоком вывода информации, вход блока контроля достоверности соединен с выходом блока сбора информации, выход блока контроля достоверности, соединен с водами блока памятки и блока опроса, а выходы блоков ручного ввода соединены с входами пультов контрольных пунктов.Это позволяет повысить точность табельного учета.На чертеже приведена блок-схема предлагаемого устройства.Блок опроса 1 соединен с входами пультов контрольных пунктов 2, 3, 4, ко входам которых подключены также блоки 5, 6, 7 ручного ввода информации. Выходы пультов контроль.ных пунктов подключены ко входам блока 8 сбора информации, выход которого соединен с входами блока памятки 9, блока 10 контроля 5 достоверности и блока 11 контроля графиков.Выход блока 12 текущего времени соединен с входом блока 11. Регистрирующие устройства 13, 14 соединены с выходами блока 15 вывода информации, соединенного также с входами 10 блока опроса 1 и блока связи 16.с ЭЦВМ, авходы блока 15 вывода информации соединены с выходамп блоков текущего времени 12, конт.роля графиков 11 и памяти 9. Выход блока 10 контроля достоверности соединен со входами 15 блока памяти 9 и блока опроса 1. Устройство работает следующим образом, В исходном состоянии блок опроса 1 циклически посылает импульсы опроса в пульты о контрольных пунктов 2, 3, 4.Если в опрашиваемом пульте контрольногопункта вставлен пропуск-жетон, то по сигналу опроса начинается считывание информации, нанесенной на пропуске в двоичном коде.5 При .выходе с территории предприятия в рабочее время по разрешению сначала считывается информация о,причине выхода с блоков 5, 6, 7 ручного ввода, а затем - данные пропчскаСчитываемая пнфор в параллельномЗаказ 2400 Тираж 619 ЦНИИПИ Госуд Совета Министр изобретен Москва, Ж, РИзд, М 1155 Подписное арственного комитетаов СССР по деламий и открытийауптская наб., д. 4/5 коде через блок 8 сбора информации записывается в блок памяти 9.Одновременно с заполнением блока памяти блок 10 осуществляет контроль принимаемой информации на достоверность, 5В случае, выявления ошибки блок 10 формирует сигнал на,стирание информации в блоке памяти 9 и выдает команду в блок опроса на повторное считывание информации с данного пульта контрольного нуикта 2, 3 или 4. 10По последнему разряду принимаемого сообщения с пропуска-жетона, в котором содержится код смены работающего, блоком 11 контроля графиконов осуществляется сравнение данного кода с кодом текущего времени, фор мируемого блоком времени 12, в результате чего определяется наличие отклонения (опоздание или преждевременный уход).После окончания переноса всего массива информации с данного пульта контрольного 20 пункта 2, 3, 4 в блок памяти 9 начинается процесс вывода информации из блока памяти на регистрирующие устройства 13, 14 (перфоратор, печатающий механизм и т. и.),При,наличии отклонения вывод осуществля ется на регистрирующее устройство 13, а при нормальном проходе - на регистрирующее устройство 14.Синхронизация работы регистрирующих устройств с блоссом памяти осуществляется 50 блоком 15 вывода информации.Помимо, информации, занесенной в блок памяти 9, на регистрирующие устройства 13, 14 с блока времени 12 периодически поступают метки времени. 35 4Возможен непосредственный ввод данных по таоельному учету для обработки в ЭВМ, минируя регистрирующие устройства. Связь с ЭЦВМ осуществляется блоком связи 1 б с ЭЦВМ. По окончании вывода информации возобновляется циклический опрос пультов контрольных пунктов. Предмет изобретенияУстройство автоматизированного сбора данных по табельному учету, содержащее блок опроса, соединенный через пульты контроль,ных пунктов с блоком сбора инфор 1 мации, выход которого через блок памяти соединении с блоком вывода информации, выход которого подключен к регистратору, блоку связи с ЭЦВМ и блоку опроса, и блок времени, соединенный с блоком вывода информации, отличающееся тем, что, с целью повышения точности табельного учета, в устройство введены блок контроля графиков, блоки ручного ввода информации и блок контроля достоверности, причем входы блока контроля графиков соединены с выходами блока времени и блока соора информации, выход блока контроля графиков соединен с блоком вывода информации, вход блока контроля достоверности соединен с,выходом блока сбора информации, выход блока контроля достоверности соединении с входами блока памяти и блока опроса, а выходы блоков ручного ввода соединены с входами пультов контрольных пунктов. Обл. тпп. Костромского управления здатсльств, полиграфии и книжной торговли
СмотретьЗаявка
1924995, 04.06.1973
ВСЕСОЮЗНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "КАСКАД", ГОСУДАРСТВЕННЫЙ ПРОЕКТНЫЙ И НАУЧНОИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "ГОСРАДИОПРОЕКТ", КИЕВСКИЙ ФИЛИАЛ
ВЕТРЕНКО СЕРГЕЙ ИВАНОВИЧ, КУЗЬМЕНКО ВЛАДИМИР НИКОЛАЕВИЧ, МАЛЮК ИВАН УЛЬЯНОВИЧ, ПРОТОПОПОВ ВАЛЕРИЙ ЛЕОНИДОВИЧ, ХМЕЛЬКО ТАМАРА СЕРГЕЕВНА, ПАВЛОВСКИЙ ВЛАДИМИР СТАНИСЛАВОВИЧ, ДМИТРИЕВ ВЯЧЕСЛАВ МИХАЙЛОВИЧ, ПОНИКАРОВ ВАСИЛИЙ ГЕОРГИЕВИЧ
МПК / Метки
МПК: G07C 9/00
Метки: автоматизированного, данных, сбора, табельному, учету
Опубликовано: 15.02.1975
