Генератор трапецеидальных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 455466
Авторы: Гарбаравичюс, Мачюлайтис, Мишкинис
Текст

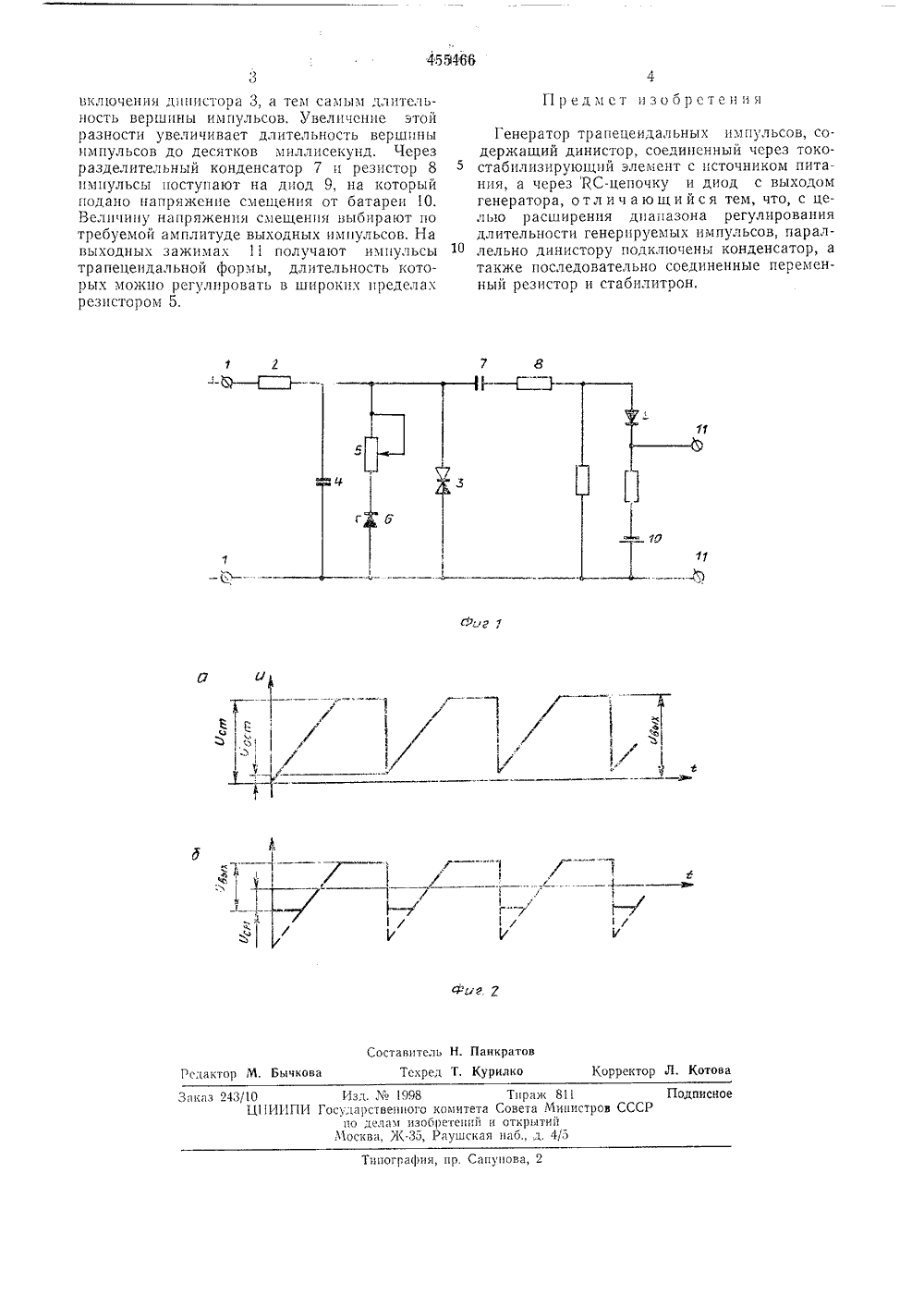

(п 455466 ОПИС Союз Советских Социалистических Республик(51) М. Кл, Н 031 с 45 1) 19024962 22) Заявлено явкиприсоединением ГасударстВенный камитетСовета Министров СССРЮа делам изобретенийи открытий(72) Авторы изобретения К. Гарбаравичюс, Ч. В, Мачюлайтис и П. П. Мишкиниститут физики полупроводников АН Литовской ССР(71) Заявитель 54) ГЕНЕРАТОР ТРАПЕЦЕИДАЛЬНЫХ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может использоваться для получения трапецеидальных импульсов.Известны генераторы трапецеидальных импульсов, содержащие ЯС-цепочку, диод, токостабилизирутощий элемент и динистор.Недостаток известных генераторов состоит в невозможности генерирования импульсов длительностью, большей времени задержки включения динистора.С целью расширения диапазона регулирования длительности генерируемых импульсов, параллельно динистору подключены конденсатор, а также последовательно соединенные переменный резистор и стабилитрон.На фиг. 1 приведена принципиальная схема предлагаемого генератора; на фиг. 2 - форма напряжений на входе и выходе генераГенератор содержит источник питания 1, к которому через токостабилизирующий элемент 2 подключены соединенные параллельно динистор 3, конденсатор 4 и цепочка из соединенных последовательно переменного резистора 5 и стабилптрона 6. Генерируемые этоп частью схемы импульсы через разделительныц конденсатор 7 и резистор 8 поступают на диод 9, на который подано напряжение с; ещенпя от батарей 10. Выходные импульсы снимаются с зажимов 11,Форма напряжения на конденсаторе 4, дпнисторе 3, показана на фпг. 2, а на выходных зажимах 11 - на фиг. 2,б.Устройство работает следующим образом.Конденсатор 4 заряжается через токостабплизирующий элемент 2 от источника питания. Напряжение на его обкладках, а также на электродах стабилитрона 6 и динпстора 3 повышается со скоростью, определяемой в основном емкостью конденсатора 4 и сопротивлением токостабплпзирующего элемента 2.При достижении напряжения начала стабилизации стабилптрона 6, которое выбрано меньше напряжения включения дпнпстора 3, стабилитрон 6 становится проводящим, вследствие чего скорость роста напряжентья на конденсаторе 4 резко уменьшается, и по достижении напряжения включения дпнпстора 3 оп с задержкой, определяемой свойствами динистора 3, включается. Конденсатор 4 прп этом быстро разряжается. Далее процесс повторяется.Длительность вершины генерируемых импульсов составляет время нарастания напряжения от напряжения начала стабилизации стабплитрона 6 до напряжения ключенпя дп нпстора 3 и время задержки включения динистора 3. Г 1 еременным резистором 5 регулируется разность между напряженнем начала стабилизации стабплптрона 6 и напряжениемПредмет изоорстения Составитель Н. Панкратовтор й 1. Бычкова Текрея Т. Курилко Корректор Л. Котов Тираж 81комитета Совета Миретений и открытийРаушская иаб., д. 45 Изд. М 998 Государственного ио делам изоб 11 осква Ж 38аказ 243/10Ц 11 ИИП одиисное тров СС Типография, и аиуиов вкл 1 очения дипистора 3, а тем самым длительность вершины импульсов, Увеличение этой разности увеличивает длительность вершины импульсов до десятков миллисекунд. Через разделительный конденсатор 7 и резистор 8 импульсы поступают на диод 9, на который подано напряжение смещения от батареи 10. Величину напряжения смещения выбирают по требуемой амплитуде выходных импульсов. На выходных зажимах 11 получают импульсы трапецеидальной формы, длительность которых можно регулировать в широких пределах резистором 5. Генератор трапецеидальных импульсов, содержащий динистор, соединенный через токо- стабилизирующий элемент с источником питания, а через ЯС-цепочку и диод с выходом генератора, отличающийся тем, что, с целью расширения диапазона регулирования длительности генерируемых импульсов, параллельно динистору подключены конденсатор, а также последовательно соединенные переменный резистор и стабилитрон.
СмотретьЗаявка
1902496, 03.04.1973
ИНСТИТУТ ФИЗИКИ ПОЛУПРОВОДНИКОВ АН ЛИТОВСКОЙ ССР
ГАРБАРАВИЧЮС КАЗИМЕРАС-РАМУТИС КЛЕМЕНСО, МАЧЮЛАЙТИС ЧЕСЛОВАС ВЛАДО, МИШКИНИС ПРАНАС ПЯТРО
МПК / Метки
МПК: H03K 4/502
Метки: генератор, импульсов, трапецеидальных
Опубликовано: 30.12.1974
Код ссылки
<a href="https://patents.su/2-455466-generator-trapeceidalnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор трапецеидальных импульсов</a>
