Генератор одиночных трапецеидальных импульсов

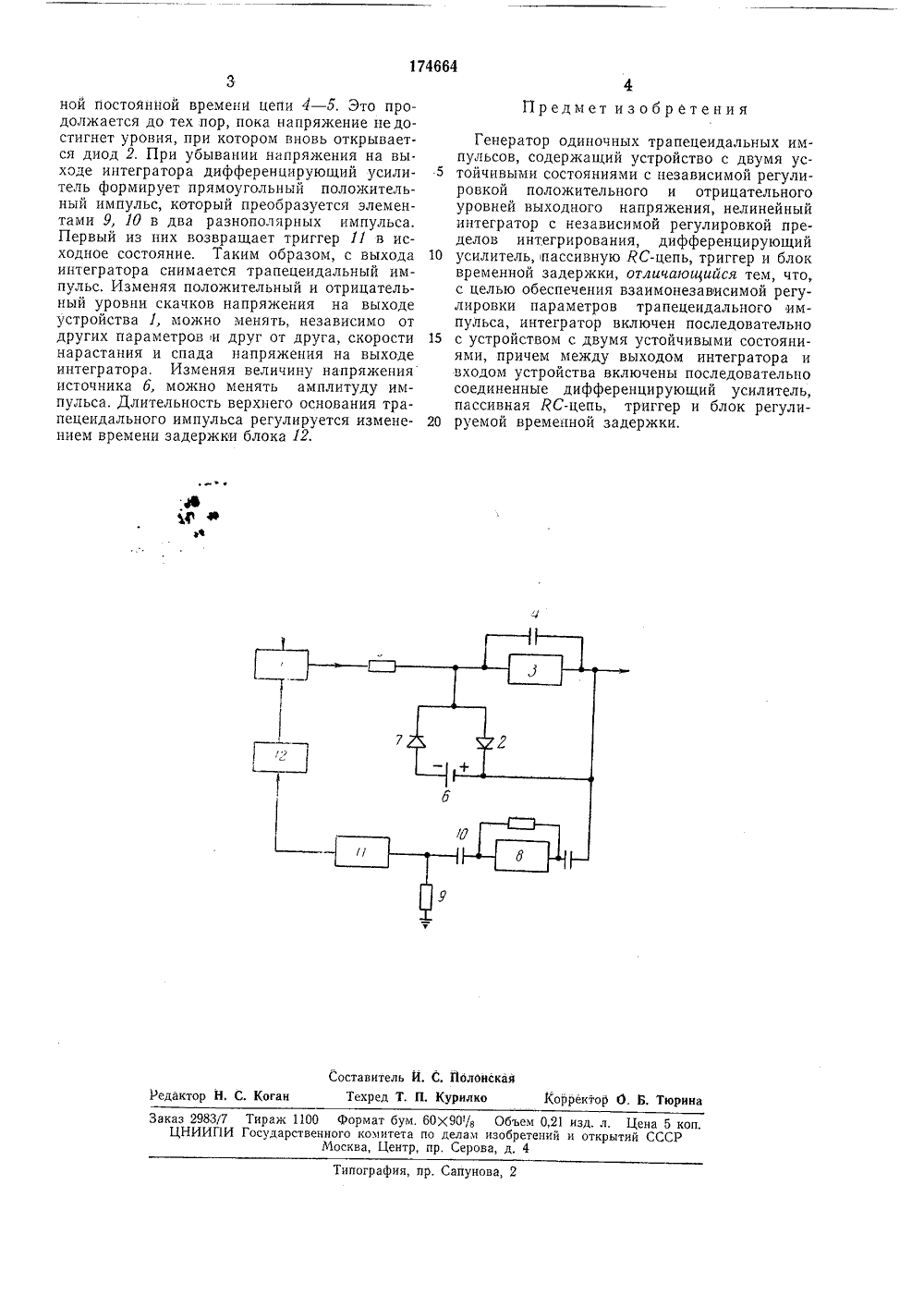

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советскиз Социапистицеских РеспубликЗависимое от авт, свидетельстваЗаявлено 07.111.1963 ( 823511/26-9) Кл. 21 а присоединением заявкиГосударственный комитет по делам изобретений и открытий СССРМПК Н 031 Приорите ДК 621,373.43. (088.8) Опубликовано 07,1 Х.1965. БюллетеньДата опубликования описания 1.Х 1.1965 Лвторыизобретения Кноц, Б, И. Ленцнер и В. Н. Алексеенститут электрохимии АН СССР явител НЕРАТОР ОДИНОЧНЫХ ТРАПЕЩЕИДАЛЬНЫХ ИМПУЛЬСО писная группа8 б Известны генераторы, формирующие трапецеидальные импульсы посредством ограничения амплитуды треугольных импульсов, Такие устройства не позволяют осуществить взаимо- независимую регулировку параметров трапецеидальных импульсов.Предлагаемое устройство отличается от известных тем, что интегратор включен последовательно с устройством с двумя устойчивыми состояниями, причем между выходом интегратора и входом устройства включены последовательно соединенные дифференцирующий усилитель, пассивная РС-цепь, триггер и блок регулируемой временной задержки. Такое включение обеспечивает взаимонезависимую регулировку параметров трапецеидального импульса.На чертеже приведена блок-схема предлагаемого устройства.В исходном состоянии напряжение на выходе устройства 1 с двумя устойчивыми состояниями положительно. При этом диод 2 открыт, интегратор 8 охвачен стопроцентной обратной связью. Под влиянием внешнего воздействия устройство 1 переводится во второе устойчивое состояние, при котором напряжение на его выходе скачком становится отрицательным. В этом случае диод 2 запирается и восстанавливаются интегрирующие свойства интегратора 3. Напряжение на выходе интегратора начинает линеино нарастать со скоростью, прямо пропорциональной величине отрицательной части скачка напряжения на выходе устройства 1 и обратно пропорциональ.5 ной постоянной времени цепи 4 - 5. Как только напряжение на выходе интегратора достигает величины напряжения источника б, открывается диод 7, блокирующий интегратор, в результате чего напряжение на выходе инте гратора устанавливается на заданном уровне.Линейно нарастающее напряжение на выходе интегратора преобразуется в прямоугольный импульс отрицательной полярности на выходе дифференцирующего усилителя 8. Пря моугольный импульс дифференцируется пассивной ЯС-цепью, выполненной на элементах 9, 10. С выхода ЯС-цепи два разнополярных импульса поступают на вход триггера 11, который срабатывает под действием второго им пульса.Сигнал с выхода триггера 11, задержанныйблоком 12 регулируемой временной задержки, воздействует на устройство 1, возвращая его в исходное состояние; напряжение на выходе 25 устройства скачком становится положительным и диод 7 запирается. Напряжение на выходе интегратора начинает убывать со скоростью, прямо пропорциональной величине положительной части скачка напряжения на вы ходе устройства 1 и обратно пропорциональ.фе4 ВЮ фэФ Составитель И, С. Полонская Редактор Н. С. Коган Техред Т, П. Курилко Корректор О, Б. Тюрина90/з Объем 0,21 изд. л. Цена 5 коп.елам изобретений и открытий СССРСерова, д, 4 каз 2983/7 Тираж 1100 Формат бум, 60 ЦНИИПИ Государственного комитета по Москва, Центр, прТипография, пр. Сапунова 3ной постоянной времени цепи 4 Б. Это продолжается до тех пор, пока напряжение недостигнет уровня, при котором вновь открывается диод 2. При убывании напряжения на выходе интегратора дифференцирующий усилитель формирует прямоугольный положительный импульс, который преобразуется элементами 9, 10 в два разнополярных импульса. Первый из них возвращает триггер 11 в исходное состояние. Таким образом, с выхода интегратора снимается трапецеидальный импульс. Изменяя положительный и отрицательный уровни скачков напряжения на выходе устройства 1, можно менять, независимо от других параметров и друг от друга, скорости нарастания и спада напряжения на выходе интегратора, Изменяя величину напряжения источника б, можно менять амплитуду импульса, Длительность верхнего основания трапецеидального импульса регулируется изменением времени задержки блока 12. Генератор одиночных трапецеидальных импульсов, содержащий устройство с двумя ус 5 тойчивыми состояниями с независимой регулировкой положительного и отрицательногоуровней выходного напряжения, нелинейныйинтегратор с независимой регулировкой пределов интегрирования, дифференцирующий10 усилитель, пассивную ЯС-цепь, триггер и блоквременной задержки, отличающийся тем, что,с целью обеспечения взаимонезависимой регулировки параметров трапецеидального импульса, интегратор включен последовательно15 с устройством с двумя устойчивыми состояниями, причем между выходом интегратора ивходом устройства включены последовательносоединенные дифференцирующий усилитель,пассивная РС-цепь, триггер и блок регули 20 руемой временной задержки,
