Усилитель-формирователь импульсов

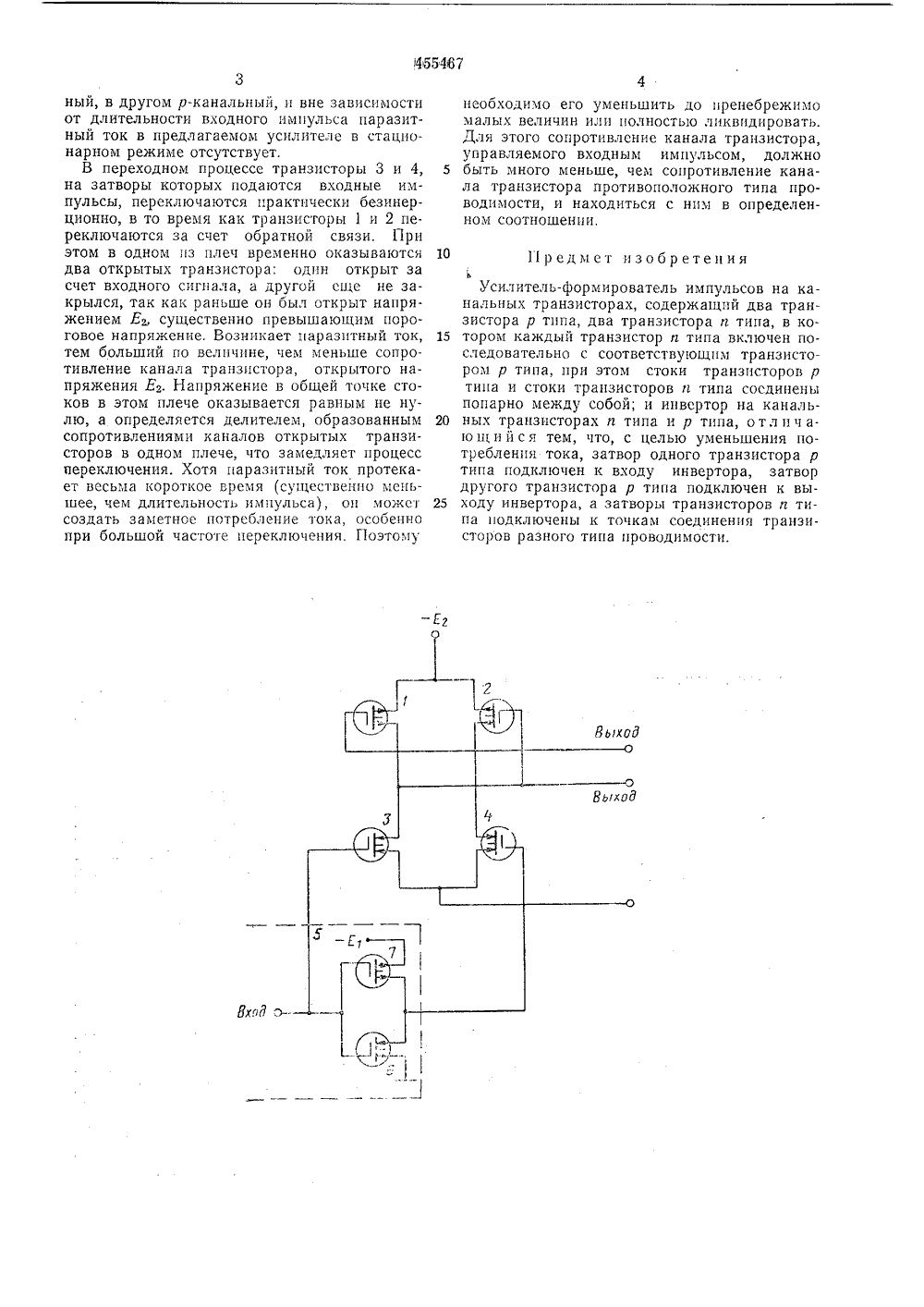

455467 П Сооз Советски Согиалнстнческик Республик(32) ПриоритетОпубликовано 30,12.74, Бюллетень48Дата опубликования описания 13.02.75 1) М. Кл. Н 931 с 5,Ю осуларственный кОмитетСовета Министров СССРло делам изобретенийи открытий 53) УДК 621,373(О 88 8(72) Авторы изобретен В. Г, Маранц, В. И осов, О. В. Сопов и Ю. учае 1 Заявител 54) УСИЛИТЕЛЬ-ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ а за- точ- типа зобретение относится к импульсной техни ке,Известен усилитель-формирователь импульсов, содержащий канальные транзисторы р и и типов и фазоинвертор на транзисторах р и и типов.С целью уменьшения потребления тока в предлагаемом усилителе-формирователе затвор одного транзистора р типа подключен к входу инвертора, затвор другого транзистора р типа подключен к выходу инвертора, творы транзисторов и типа подключены к кам соединения транзисторов разного проводимости.На чертеже приведена принципиальная схема предлагаемого усилителя.Усилитель состоит из канальных транзисторов 1 и 2 и типа, канальных транзисторов 3 и 4 р типа, фазоинвертора 5, выполненного на канальных транзисторах 6 и 7 р и и типов.Источники питания на схеме не показаны.Усилитель-формирователь импульсов работает следующим образом.Благодаря тому, что на входы р-канальных транзисторов 3 и 4 с малым пороговым напряжением поданы прямой и инвертированный усиливаемые импульсы, р-канальный транзистор в одном плече (например, 3) открыт, в то время как р-канальный транзистор 4 в другом плече закрыт; и-канальный транзистор 2. затвор которого подключен к стоку открытого р-канального транзистора 3, также открыт, поскольку падение напряжения на открытом транзисторе 3 мало, вследствие чего затвор 5 транзистора 2 более положителен, чем его исток, на величину напряжения Еа или близкую к ней. Так как в том же плече, где находится открытый и-канальный транзистор 2, р-канальный транзистор 4 закрыт инвертированным О входным импульсом, то потенциал общей точки стоков этого плеча, т. е. одного из выходов усилителя, будет Е 2. Поскольку потенциалом Е 2 перевязан затвор и-канального транзистора 1 в другом плече, транзистор 1 закрыт, что 5 обеспечивает более четкий нуль на общей точке стоков в этом плече, чем простое открытие р-канального транзистора 3, и одновременно способствует поддержанию транзистора 2 в открытом состоянии. Таким образом, подав на О входы р-канальных транзисторов прямой и инвертированный импульсы малой амплитуды, на выходе устройства получают прямой и инвертированный импульсы большой амплитуды.В состоянии, которое анализировалось вы ше, транзисторы 1 и 4 закрыты, а транзисторы3 и 2 открыты. При изменении фазы входных импульсов картина симметрично изменится, т. е. в любом состоянии усилителя каждое плечо его содержит по крайней мере один за- О крытый транзистор: в одном плече и-каналь455467 10 3ный, в другом р-канальный, и вне зависимости от длительности входного импульса паразитный ток в предлагаемом усилителе в стационарном режиме отсутствует.В переходном процессе транзисторы 3 и 4, на затворы которых подаются входные импульсы, переключаются практически безинерционно, в то время как транзисторы 1 и 2 переключаются за счет обратной связи. При этом в одном цз плеч временно оказываются два открытых транзистора: одцн открыт за счет входного сигнала, а другой еще не закрылся, так как раньше он был открыт напряжением Е, существенно превышающим пороговое напряжение. Возникает царазцтный ток, тем больший по величине, чем меньше сопротивление канала транзистора, открытого напряжения Е. Напряжение в общей точке стоков в этом плече оказывается равным не нулю, а определяется делителем, образованным сопротивлениями каналов открытых транзисторов в одном плече, что замедляет процесс переключения. Хотя паразитный ток протекает весьма короткое время (существенно меньшее, чем длительность импульса), оц может создать заметное потребление тока, особенно при большой частоте переключения. Поэтому 4необходимо его уменьшить до пренебрежимо малых величин илп полностью ликвидировать.Для этого сопротивление канала транзистора, управляемого входным импульсом, должно 5 быть много меньше, чем сопротивление канала транзистора противоположного типа проводимости, и находиться с нцм в определенном соотношении. Предмет изобретения Усилитель-формирователь импульсов на канальных транзисторах, содержащий два транзистора р типа, два транзистора п типа, в ко тором каждый транзистор и типа включен последовательно с соответствующим транзистором р типа, при этом стоки транзисторов р тица и стоки транзисторов и типа сосдинены попарно между собой; и инвертор на каналь ных транзисторах п типа и р типа, отл ц ч аю щ и й с я тем, что, с целью уменьшения потребления тока, затвор одного транзистора р типа подключен к входу инвертора, затвор другого транзистора р типа подключен к вы ходу инвертора, а затворы транзисторов и типа подключены к точкам соединения транзисторов разного типа проводимости.
