Магнитно-гистерезисная передача
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

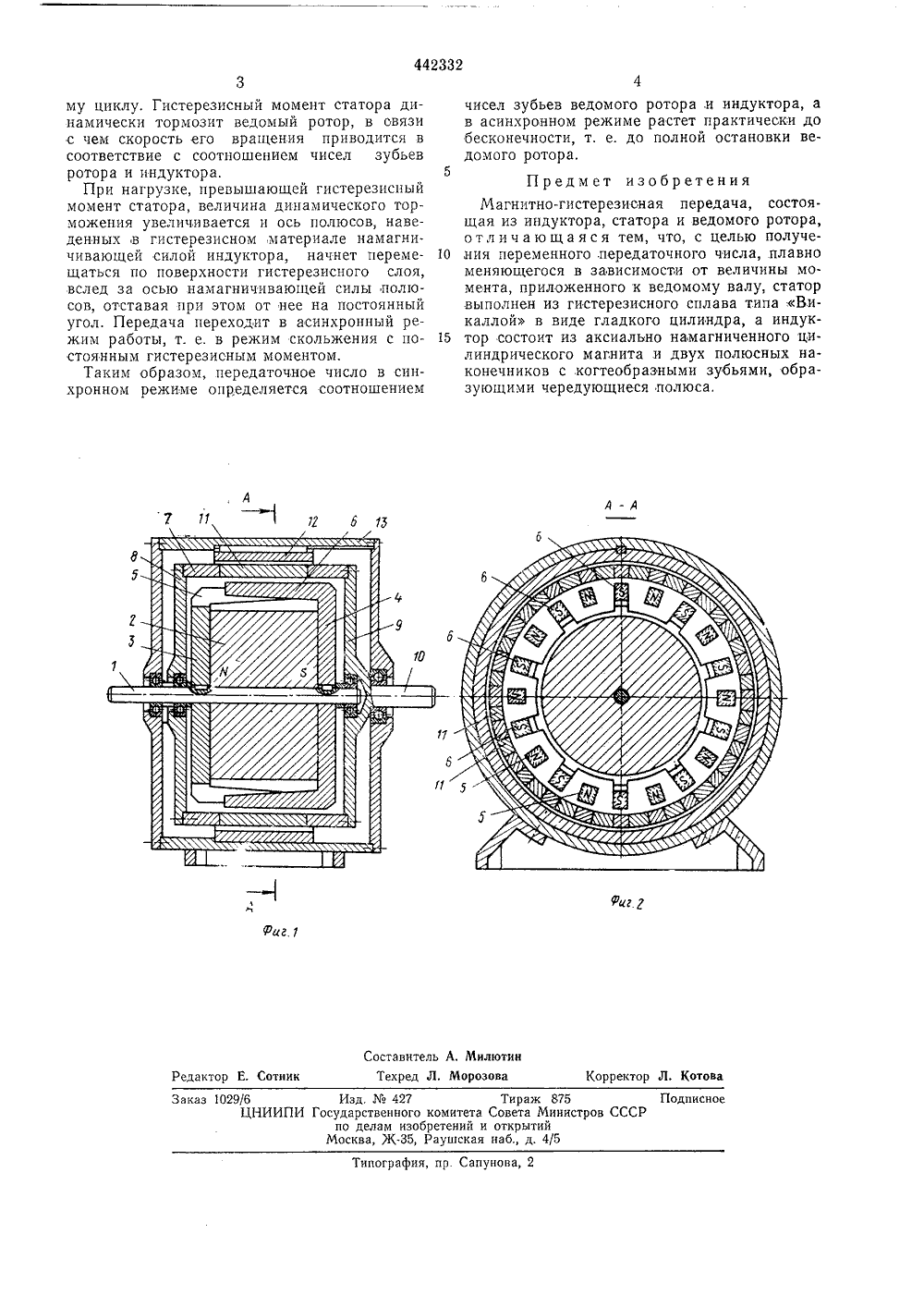

(51) М. Кл. Г 16 Ь 3 присоединением заявки Государственныи комитет Совета Министров СССР. П, Максимо 71) Заявитель сковский автомобильно-дорожный инс ЕРЕДАЧА 54) МАГНИТНО-ГИСТЕРЕЗИС 2 лагаемазрез; Изобретение относится,к бесконтактным магнитным механизмам.Известные бесконтактные передачи с внутренним зацеплением, состоящие из постоянного магнита с явно выраженными полюсам;1 типа звездочка, промежуточной обоймы с магнитномягкими вставками и зубчатого статора, из магнитопроводящего материала.Недостатком известной передачи является то, что она имеет, постоянное передаточное число, определяемое соотношеним зубьев ведомого и ведущего элементов.Цель изобретения - получить переменное передаточное число, плавно меняющееся в зависимости от,величины момента, приложенного к ведомому валу.Это достигается тем, что статор выполнен из гистерезисного сплава типа Викал,1 ой в виде гладкого цилиндра, а индуктор состоит ,из аксиально намагниченного цилиндрического магнита и двух полюсных наконечников с когтеобразными зубьями, образующими чередующиеся полюса.На фиг. 1 изображена пред ая,магнитно-гистерезисная передача, р на фиг.2 - разрез по А - А на фиг. 1.Индуктор, являющийся ведущим элементом, состоит из вала 1, цилиндрического акспально намагниченного постоянного магнита 2 и двух полюсных наконечников 3 и 4 с когтеобразными зубьями 5 и б. Зубья одного полюсного наконечника рас:1 оложены в пазахмежду зубьями другого пол 1 осного наконе 1 нпка, вследствие чего маги:1 тная с;1 стема пндук 5 тора имеет чередующуюся полярность полюсов (зубьев),Все детали индуктора жестко соединены свалом. Ведомый ротор изготов,1 ен из нсмаг,нитного металла в виде цилиндра 7 с двумя10 боковыми стенками 8 и 9. Стенка 9 выполне,на заодно с ведомым валом 10, 11 о всей окружности цилиндра вырезаны прямоугольныеотверстия, в которые запрессованы магнитномягкие вставки 11. Число вставок отличается15 от суммарного числа зубьев индуктора.Ротор расположен в подшипниках на валуиндуктора, охватывая его. Между когтеобразнымп зубьями пндуктора и внутренней поверхностью цилиндра имеется воздушный ра 20 бочпй зазор.Статор 12, охватывающ 1;и с воздушным зазором ведомый ротор, выполнен в виде гладкого цилиндра из гистсрсзпсного сплава 1 бКВМ и жестко установлен в корпусе 13 про 25 тив вставок ротора.Передача работает следующим образом,Вращающееся магнитное поле возбуждения, созданное вра 1 цдюп;пмся пндуктороз 1,циклически перемагн:1 чивает активный мате 30 риал статора по определенному гпстерезисноКорректор Л, Котова Редактор Е. Сотник Заказ 1029/6 Изд.427 Тираж 875 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 му циклу. Гистерезисный момент статора динамически тормозит ведомый ротор, в связи с чем скорость его вращения приводится в соответствие с соотношением чисел зубьев ротора и индуктора.При нагрузке, превышающей гистерезисный момент статора, величина динамического торможения увеличивается и ось полюсов, наведенных в гистерезисном материале намагничивающей силой индуктора, начнет перемещаться по поверхности гистерезисного слоя, вслед за осью намагничивающей силы полюсов, отставая при этом от нее на постоянный угол. Передача переходит в асинхронный режим работы, т. е. в режим скольжения с постоянным гистерезисным моментом.Таким образом, передаточное число в синхронном режиме определяется соотношением чисел зубьев ведомого ротора и индуктора, а в асинхронном режиме растет практически до бесконечности, т, е. до полной остановки ведомого ротора.5Предмет изобретенияМагнитно-гистерезисная передача, состоящая из индуктора, статора и ведомого ротора, отличающаяся тем, что, с целью получе ния переменного передаточного числа, .плавноменяющегося в зависимости от величины момента, приложенного к ведомому валу, статор выполнен из гистерезисного сплава типа жВикаллой в виде гладкого цилиндра, а индук тор состоит из аксиально намагниченного цилиндрического магнита и двух полюсных наконечников с,когтеобразными зубьями, образующими чередующиеся полюса.
СмотретьЗаявка
1811582, 18.07.1972
МОСКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ ИНСТИТУТ
МАКСИМОВ МИХАИЛ ПЕТРОВИЧ, ЖОХОВ СЕРГЕЙ ФЕДОРОВИЧ
МПК / Метки
МПК: F16H 3/42
Метки: магнитно-гистерезисная, передача
Опубликовано: 05.09.1974
Код ссылки
<a href="https://patents.su/2-442332-magnitno-gisterezisnaya-peredacha.html" target="_blank" rel="follow" title="База патентов СССР">Магнитно-гистерезисная передача</a>
