Способ получения гофрированных дисков с кольцевыми гофрами пилообразного сечения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 441068
Авторы: Анопов, Варшавский, Чаплюк
Текст

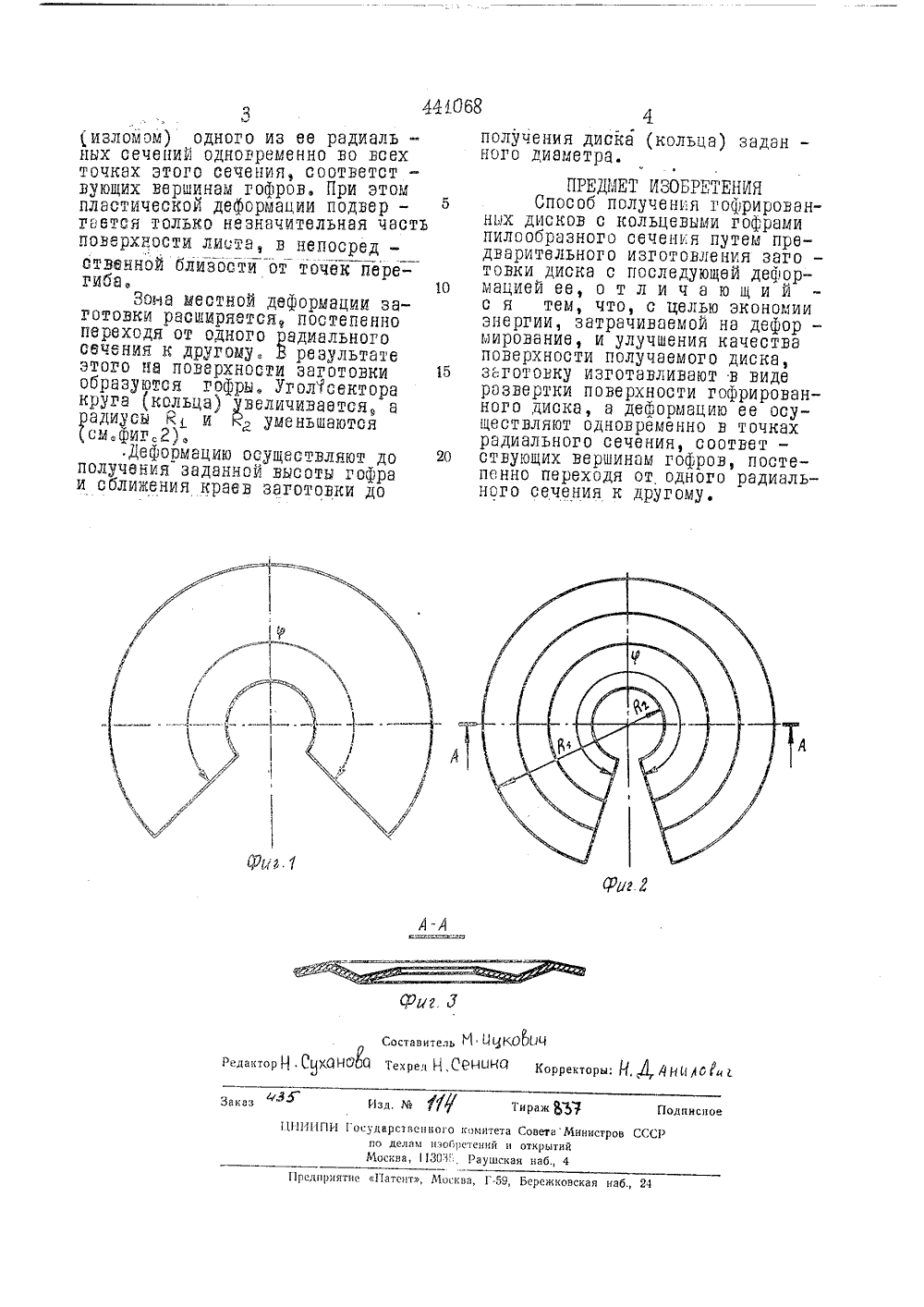

(И) 441068ИЗОБРЕТЕЙ ИЯ Союз СоветекнхСфцналнстнцескнхРеспублнм К АВТОРСКОМУ СВИДЙТЮЛЬСТОУ(51) М Кл.В 21 СК 13 Гввударвтааннмй квннтвт ввввтв йенстрвв СССР вв делам нзабретеннй н втнрмтнй.Я.Варшавский и В.А. Чаплю 72) Авторы изобретен Центральное проектно-конструкторское и технологическоебюро крупных электрических машин переменного тока(5 Ф) СПОСОБ ПОЛУЧЕНИЯ ГОФРИРОВАННЫХ ДИСКОВ С КОЛ ГОФРАМИ ПИЛООБРАЗНОГО СЕЧЕНИЯ Изобретение относится к области обработки металлов давле - нием и предназначено для изготовления из листового материала гофрированных дисков большого диа - 5 метра с гофрами, образованными взаимным пересечением конических поверхностей одинаковой конусности, в частности с гофрами пило - образного сечения, которые могут о применяться в качестве щитов, крышек, мембран, например щитов крупных электрических машин.Известен способ получения гофрированных дисков с кольцевы ми гсфрами пилообразного сече - ния утем предварительного изготовления заготовки диска с после-: дующей деформацией ее.Однако такой способ характе - о ризуется значительными затратами энергии, так как изготовление детали сопровождается пластической деформацией всех поверхности заготовки 5 2Для экономии энергии, затрачиваемой на деформирование, и улучшения качества поверхностй по - лучаемого диска по предлагаемому способу заготовку изготавливают в виде развертки поверхности гофрированного диска, а деформацию ее осуществляют одновременно в точках радиального сечения, соответствующих вершинам гофров, постепенно переходя от одного радиального сечения к другому.На фиг. 1 изображена плоская заготовка; на фиг. 2 - сектор диска с кольцевыми гофрами пилообразного сечения; на фиг, В - разрез по А-А на Фйг. 2.Предлагаемый способ осуществляется следующим образом.Одним из известных способов изготавливается плоская развертка заданной гофрированной поверхности в виде сектора круга (кольца), Выем осуществляется мест - ная деформация загтовки изгибомО 68получения диска (кольца) задан -ного диаметра.ПРЕДМЕТ ИЗОБРЕТЕНИЯСпособ получения гофрированных дисков с кольцевыми гофрамипилообразного сечения путем предварительного изготовления заго -товки диска с последующей деформацией ее, о т л и ч а ю щ и йс я тем, что, с целью экономииэнергии, затрачиваемой на дефор -мированйе, и улучшения качестваповерхности получаемого диска,заготовку изготавливают в видеразвертки поверхности гофрированного диска, а деформацию ее осуществляют одновременно в точкахрадиального сечения, соответ -ствующих вершинам гофров, постепенно переходя от одного радиального сечения к другому. 3Я (изломом) одного из ее радиаль - ных сечений одновременно во всех точках этого сечения, соответст - вующих вершинам гофров. При этом пластической деформации подвер - гнется только незначительная часть поверхности листа, в непосредственной близости от точек перегиба 10Зона местной деформации заготовки расширяется, постепенно переходя от одного радиального сечения к другомуБ результате этого иа повЕРхности заготовки 15 образуются гофры. Угол 7 сектора круга (кольца) увеличивается, аадиусы Й и - уменьшаютсясмафигс 2)е.ДеФормацию осуществляют до 20 получения заданной высоты гофра и сближения кр 8 ев заготовки до Составитель М ОЯКО036 Техред Н,СЕ 1.1 ПР 1 С 1 едактор Н С,Д, Р 111 орректоры Тираж Я нисное 11 ИИПР 1 Государственного комитета Совета Министров ССС но делам изобретений и открытий Москва, 11303:, Раушская наб., 4 еднриятне Патент, Москва, Г, Бережковская иаб. 24
СмотретьЗаявка
1696194, 30.08.1971
ЦЕНТРАЛЬНОЕ ПРОЕКТНО-КОНСТРУКТОРСКОЕ И ТЕХНОЛОГИЧЕСКОЕ БЮРО КРУПНЫХ ЭЛЕКТРИЧЕСКИХ МАШИН ПЕРЕМЕННОГО ТОКА
АНОПОВ ВЛАДИМИР ВЛАДИМИРОВИЧ, ВАРШАВСКИЙ ГРИГОРИЙ ЯКОВЛЕВИЧ, ЧАПЛЮК ВЛАДИМИР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: B21D 13/10
Метки: гофрами, гофрированных, дисков, кольцевыми, пилообразного, сечения
Опубликовано: 30.08.1974
