Индикатор качества дискретных сообщений

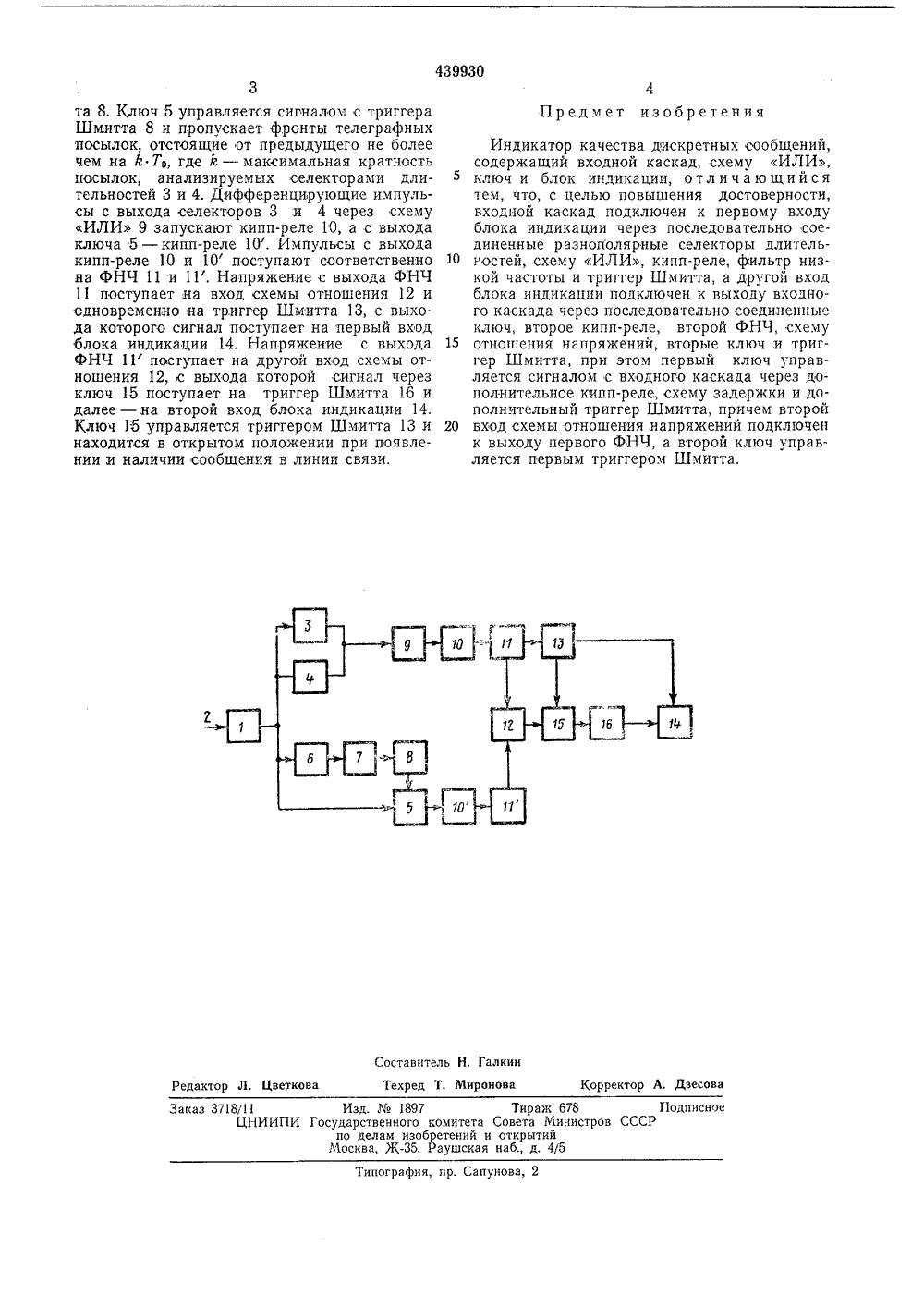

0 П И С А Н И Е пц 439930ИЗОБЕЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик(32) ПриоритетОпубликовано 15,08.74, Бюллетень30 государственный комитетСовета Министров СССРпо делам изобретенийн открытий(54) И Н ТОР КАЧЕСТВА Изобретение от связи и может ис зи для контроля сообщений.Известны устро приема дискретн входной каскад, электронный клю носится к области электро- пользоваться на линиях свякачества приема дискретных Индикатор содержит входнои каскад 1, навход которого подается контролируемый сигнал 2, разнополярные селекторы длительностей 3 и 4, первый электронный ключ 5 и кипп-реле 6, подключенные ко входному каскаду 1, цепь задержки 7, триггер Шмитта 8, собирательную схему ИЛИ 9, вход которой подключен к выходу селекторов 3 и 4, киппреле 10 и 10, ФНЧ 11 и 11, схему отношения О напряжений 12, подключенную своими входами к выходам ФНЧ 11 и 11, триггер Шмитта 13, вход которого подключен к ФНЧ 11, а выход - к первому входу блока индикации 14, второй ключ 15, триггер Шмитта 16, вход ко 5 торого через ключ 15 подключен к выходу схемы отношения 12, а выход - ко второму входу блока индикации 14. иства для контроля качесгва ых сообщений, содержащие логическую схему ИЛИ, ч и блок индикации. На входной каскад 1 поступае О ный сигнал 2, где он формируется фронтами и калиброванной ампли лее - на разнополярные селекторь стей 3 и 4 и через ключ 5 - на Селекторы 3 и 4 пропускают зад 5 тех посылок, длительность которь ся от номинальной не более чем на ную величину ЬТгде Т, - длите ментарной посылки, а ЬТ 0= (О,Сигнал с выхода кипп-реле 6 п О цепь задержки 7 и далее - на триС целью повышения достоверности в индикаторе качества дискретных сообщений входной каскад подключен к первому входу блока индикации через последовательно соединенные разнополярчые селекторы длительностей, схему ИЛИ, кипп-реле, фильтр низкой частоты (ФНЧ) и триггер Шмитта. Второй вход блока индикации подключен к выходу входного каскада через последовательно соединенные ключ, второе кипп-реле, второй ФНЧ, схему соотношения напряжений, второй вход которой подключен к выходу первого ФНЧ, второй ключ и второй триггер Шмитта.,При этом первый ключ управляется сигналом с входного каскада через дополнительное кипп-реле, схему задержки и дополнительный триггер Шмитта, а второй ключ - сигналом с первого триггера Шмитта. На чертеже представлена функциональ ма предлагаемого устройства. т телеграфс крутыми тудой и да- длительнокипп-реле 6.ние фронты х отличает- определенльность эле - : 0,1) Т 0. оступает наггер Шмит439930 Предмет изобретения Составитель Н. ГалкинТехред Т. Миронова Корректор А Дзесова Редактор Л, Цветкова Заказ 371811 Изд, Мо 1897 Тираж 678 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 та 8, Ключ 5 управляется сигналом с триггера Шмитта 8 и пропускает фронты телеграфных посылок, отстоящие от предыдущего не более чем на й Т где й - максимальная кратность посылок, анализируемых селекторами длительностей 3 и 4. Дифференцирующие импульсы с выхода селекторов 3 и 4 через схему ИЛИ 9 запускают кипп-реле 10, а с выхода ключа 5 - кипп-реле 10, Импульсы с выхода кипп-реле 10 и 10 поступают соответственно на ФНЧ 11 и 11. Напряжение с выхода ФНЧ 11 поступает на вход схемы отношения 12 и одновременно на триггер Шмитта 13, с выхода которого сигнал поступает на первый вход блока индикации 14. Напряжение с выхода ФНЧ 11 поступает на другой вход схемы отношения 12, с выхода которой сигнал через ключ 15 поступает на триггер Шмитта 16 и далее - на второй вход блока индикации 14. Ключ 15 управляется триггером Шмитта 13 и находится в открытом положении при появлении и наличии сообщения в линии связи. Индикатор качества дискретных сообщений,содержащий входной каскад, схему ИЛИ, ключ и блок индикации, отличающийся тем, что, с целью повышения достоверности, входной каскад подключен к первому входу блока индикации через последовательно соединенные разнополярные селекторы длитель ностей, схему ИЛИ, кипп-реле, фильтр низкой частоты и триггер Шмитта, а другой вход блока индикации подключен к выходу входного каскада через последовательно соединенныс ключ, второе кипп-реле, второй ФНЧ, схему 15 отношения напряжений, вторые ключ и триггер Шмитта, при этом первый ключ управляется сигналом с входного каскада через дополнительное кипп-реле, схему задержки и дополнительный триггер Шмитта, причем второй 20 вход схемы отношения, напряжений подключенк выходу первого ФНЧ, а второй ключ управляется первым триггером Шмитта.
