Устройство для срезания деревьев

Номер патента: 423437

Авторы: Глазырин, Струков, Шнейдер

ZIP архив

Текст

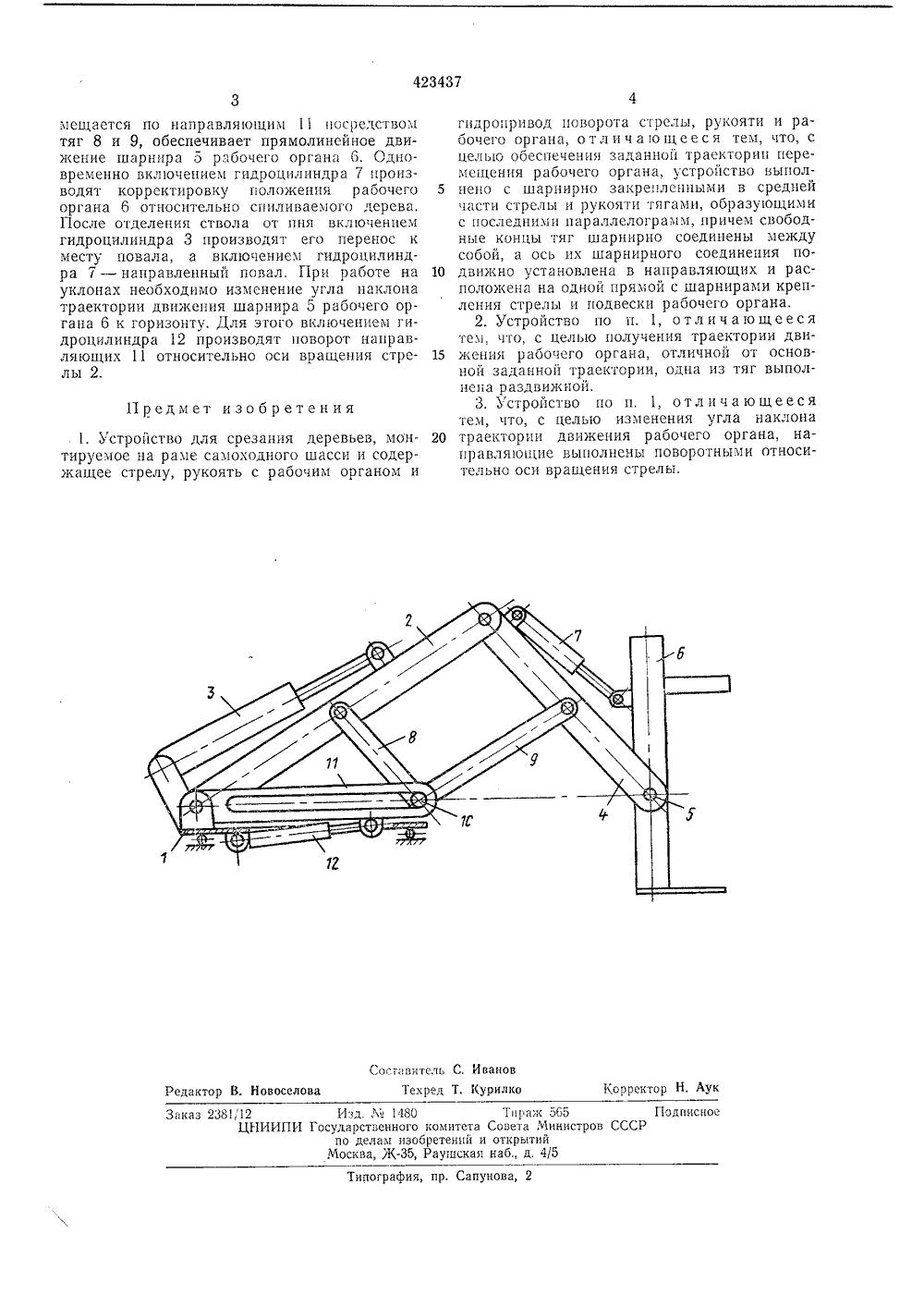

О;:ивлв:, -чгэА уНИЕЕНИЯ О ПИС ЗОБРЕ Союз СоветскияСфциалистинескиРеспублик ВТОРСКОМУ СВ ДЕТЕЛЬСТВГасударственный комитетСовета Министров СССРпо делам изобретенийи открытий(32) Г риоритетОпубликовано 15.04,74. Бю Дата опубликования опис(53) УДК 634.0.36(088,8 летень Ъ ия 11,09.7 2) Авторы изобретения П. Глазырин, Врасноярский зав Струков, И. А. Шнейдер есного машиностроения 71) Заявите,(54) УСТРОЙС РЕЗАНИЯ ДЕРЕВЬЕВ Для получения траектории движения рабочего органа, отличной от основной заданнойтраектории, в описываемом устройстве однаиз тяг выполнена раздвижноп.С целью изменения угла наклона траектории движения рабочего органа в предлагаемом устройстве направляющие выполненыповоротными относительно осп вращения стрелы.На чертеже схематически изображено предлагаемое устройство для срезания деревьев,вид сбоку.Устройство для срезания деревьев содержитустановленную на основании 1 стрелу 2, имеющую привод ее поворота от гпдроцилиндра 3 и рукоять 4, на которой с помощью шарнира 5 закреплен рабочий орган 6 с приводом от гидроцилиндра 7. В средней частистрелы 2 и рукояти 4 закреплены тяги 8 и 9,свободные концы которых соединены шарниром 10 и подвижно заключены в направляющие 11. Для получения траектории, отличнойот заданной, тяги 8 или 9 могут быть выполнены в виде гидроцилиндра. Для измененияугла наклона траектории к горизонту направляющие 11 одггггм концом шарнирно закреплены на основании 1 и имеют привод от гидроцилиндра 12.Устройство рабоВключением гидповорот стрелы 2,Изобретение относится к устроиствам для срезания деревьев и может быть исггользовано в лесной промышленности.Известны устройства для срезания деревьев, монтируемые на раме самоходного шасси и содержащие стрелу, рукоять с рабочим органом и гидропривод поворота стрелы, рукояти и рабочего органа.Недостаток таких устройств заключается в том, что при наведении рабочего органа на спиливаемое дерево, а также при переносе последнего к месту повала, оператору необходимо осуществлять одновременно работу тремя группами гидроцилиндров, что затрудняет работу оператора, снижает производительность и требует установки дополнительной секции гидрораспределителя и одной группы гидро- цилиндров, Кроме того, не обеспечивается заданная траектория перемещения рабочего органа.С целью обеспечения заданной траектории перемещения рабочего органа предлагаемое устройство выполнено с шарнирно закрепленными в средней части стрелы и рукояти тягами, образующими с последними параллелограмм, причем свободные концы тяг шарнирно соединены между собой, а ось их шарнирного соединения подвижно установлена в направляющих и расположена на одной прямой с шарнирами крепления стрелы и подвески рабочего органа. 5 0 25 О423437 Предмет изобретения Составитель С. Я ванов Текред Т. 1(урилко Редактор В. Новоселова Корректор Н, Аук Заказ 238112 Изд. М 1480 1 ираж 565 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, )К-З 5, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 мещается по направляющим 11 посредством тяг 8 и 9, обеспечивает прямолинейное движение шарнира 5 рабочего органа 6. Одновременно включением гидроцилиндра 7 производят корректировку положения рабочего органа 6 относительно спиливаемого дерева. После отделения ствола от пня включением гидроцилиндра 3 производят его перенос к месту повала, а включением гидроцилиндра 7 - направленный повал, При работе на уклонах необходимо изменение угла наклона траектории движения шарнира 5 рабочего органа 6 к горизонту. Для этого включением гидроцилиндра 12 производят поворот направляющих 11 относительно оси вращения стрелы 2. 1. Устройство для срезания деревьев, монтируемое на раме самоходного шасси и содержащее стрелу, рукоять с рабочим органом и гидропривод поворота стрелы, рукояти и рабочего органа, отличающееся тем, что, с цельо обеспечения заданной траектории перемещения рабочего органа, устройство выпол нено с шарнирно закреплс 1 шыми в среднейчасти стрелы и рукояти тягами, образующими с последними параллелограмм, причем свободные концы тяг шарнирно соединены между собой, а ось их шарнирного соединения по движно установлена в направляющих и расположена на одной прямой с шарнирами крепления стрелы и подвески рабочего органа.2. Устройство по и. 1, отличающеесятем, что, с целью получения траектории дви жения рабочего органа, отличной от основной заданной траектории, одна из тяг выполнена раздвижной.3. Устройство по п, 1, отличающеесятем, что, с целью изменения угла наклона 20 траектории движения рабочего органа, направляющие выполнены поворотными относительно оси вращения стрелы.

Смотреть

Заявка

1810312, 14.07.1972

В. П. Глазырин, В. М. Струков, И. А. Шнейдер Красно рский завод лесного машиностроени

МПК / Метки

МПК: A01G 23/08, B66C 1/00, B66C 23/14

Метки: деревьев, срезания

Опубликовано: 15.04.1974
