Устройство для срезания деревьев

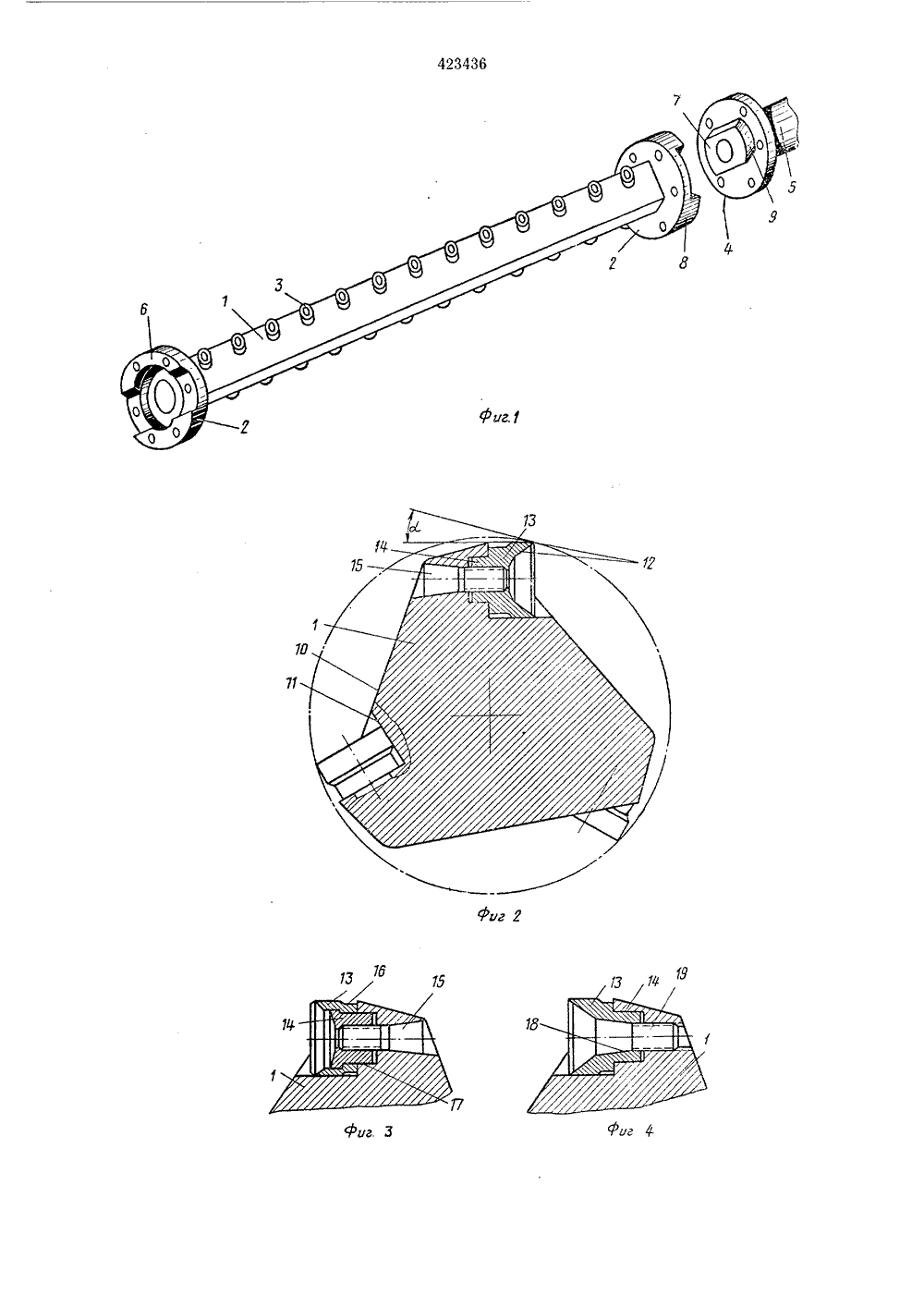

Союз Советских Социалистицеских Реслублик(32) Приоритет 51) М. Кл. А 01 о 23,08А 01 д 23(0 Гасударственный камитеСовета й 1 инистрав СССРаа делам изааретенийи открытий 3) УДК 621.914.2:634.04.74, Бюллетеньпубликова та опубликования описания 11.09.74 2) Автор изобретени С, Мурато тральный научно-исследовательский и проект институт механизации и энергетики лесной пр) Заявител онструкторскиышленности ОЙСТВО РЕЗАНИЯ ДЕРЕВЬЕ(54 йствам дл использов Изобретение относится к устро я срезания деревьев и может быть а- но в лесной промышленности.Известны устройства для срезания деревьев, включающие ножевой вал с со съемными резцами с круговой режущей кромкой и привод поворота вала.Однако в известных устройствах конструктивно сложно без значительного ослабления прочности ножевого вала выдержать необходимый угол резания и достаточную пазуху для стружки, осложнена заточка резцов и ненадежно их крепление.С целью повышения эксплуатационных качеств в предложенном устройстве ножевой вал выполнен с проточками, в которых установлены при помощи хвостовиков съемные резцы в виде заостренных с торца фигурных втулок, режущие кромки которых расположены в плоскостях, предпочтительно близких к радиальным.С целью обеспечения съемного крепления режущих частей втулок на хвостовиках втулки выполнены с расположенными на пх внутренней стороне выступами, а хвостовики на наружной сопрягаемой поверхности имеют соответствующие выемки, Кроме того, выступы втулок выполнены в виде конусных поверхностей с уменьшением диаметра к заднему по ходу резания торцу, с которыми сопряжены конусные части крепежных элементов,С целью обеспечения удобства замены ножевого вала и центрирования его относительно привода ножевой вал выполнен с укреплен ными на его торцах фланцами с выступами ивпадинами, взаимодействующими со впадинами и выступами фланца привода.На фпг. 1 показан ножевой вал и один изфланцев привода предложенного устройства, О общий вид; на фцг. 2 - поперечное сечениеножевого вала с режущими втулками, выполненными за одно целое с хвостовцками; на фиг. 3 - то же, сечение по составному резцу; на фиг. 4 - то же, сечение по резцу с конус ной поверхностью внутри втулки.Ножевой вал предложенного устройства состоит из основания 1 с фланцами 2 на его торцах, резцов 3, закрепленных на гранях основания, фланцев 4, привода 5 ножевого О вала, выступов 6 и 7 на фланцах 2 ц 4 незамкнутых по цилиндрическим плоскостям 8 и 9.Ножевой вал выполнен с гранями 10, расположенными, например, под углом 120, где в специальных расточках 11 съемно закрепле ны резцы, выполненные в виде заостренныхвнутренней ступенчатой фаской 12, втулок 13, снабженных хвостовцкамц 14. Резец закрепляется винтом 15, а его режущая кромка расположена в плоскости, близкой к радиальной О плоскости, Прц составной конструкции резцавтулка 13 выполнена с выступом 16, а хвостовик 14 выполнен с выемкой 17. При затяжке винта 15 обеспечивается фиксирование хвостовпка и втулки в цилиндрической расточке основания 1.Рекомендуемое крепление резца приведено на фиг. 4, при этом выступ внутри втулки 13 выполнен по конусной поверхности 18, в которую плотно входит конусная часть крепежного винта 19, ввернутого в основание 1.В этом случае режущая втулка также может быть выполнена составной с хвостовиком (см. фиг, 3),Ножевой вал, снабженный по торцам фланцами 2, монтируется поперек без его осевого перемещения, что позволяет легко производить его смену для заточки резцов в эксплуатационных условиях. При монтаже и демонтаже прорезь выступа 6 и лыски выступа 7 совмещаются, фланцы центрируют и разворачивают на 90, что обеспечивает строгое и надежное центрирование привода и основания.Работа и монтаж ножевого вала предложенного устройства происходит следующим образом.При вращении основания резцы, установленные с отклонением от радиального направления на угол (для обеспечения заднего угла резания), снимают стружку. Так как резцы 3 поставлены с взаимным перекрытием режущих кромок, то резание осуществляется только частью каждой кромки с отделением серповидных стружек большого сечения. Это выгодно по энергоемкости процесса резания и обеспечивает хороший выброс стружки из пропила.Заточку втулок осуществляют после их снятия по внутренней фаске 12. Возможно многократное использование резца за счет его поворота относительно крепежного элемента, Режущая втулка может быть изготовлена из инструментальной стали или твердого сплава, а при составной конструкции резца хвостовик 17 может изготавливаться из любой поделочной стали.Предлагаемый ножевой вал создает определенные удобства при эксплуатации, так как 15 20 25 30 35 40 45 обеспечивает возможность срезания деревьев с любой из сторон, в том числе на проходе, без зажима ножевого вала, а главное, позволяет координально решить вопрос срезания деревьев заподлицо с грунтом при условии глубокого снега. Кроме того ножевой вал найдет применение при грубой и высокопроизводительной обработке древесины, например, в саперном деле при строительстве наплавных сооружений в деревянных мостов (обработка кругляка на кант, получение постели на лагах, валка деревьев, расчистка лесных трасс и т д ) Предмет изобретения1. Устройство для срезания деревьев, включающее ножевой вал со съемными резцами с круговой режущей кромкой и привод поворота вала, отличающееся тем, что, с целью повышения эксплуатационных качеств, ножевой вал выполнен с проточками, в которых установлены при помощи хвостовиков съемные резцы в виде заостренных с торца фигурных втулок, режущие кромки которых расположены в плоскостях, предпочтительно близких к радиальным.2. Устройство по и. 1, отл ич ающееся тем, что, с целью обеспечения съемного крепления режущих частей втулок на хвостовиках, втулки выполнены с расположенными на их внутренней стороне выступами, а хвостовики на наружной сопрягаемой поверхности имеют соответствующие выемки.3. Устройство по и. 1 и 2, отлич ающеес я тем, что выступы втулок выполнены в виде конусных поверхностей с уменьшением диаметра к заднему по ходу резания торцу, с которыми сопряжены конусные части крепежных элементов.4, Устройство по пп. 1, 2 и 3, отличающ е е с я тем, что, с целью обеспечения удобства замены ножевого вала и центрирования его относительно привода, ножевой вал выполнен с укрепленными на его торцах фланцами с выступами и впадинами, взаимодействующими со впадинами и выступами фланца привода.
