Вулканизуемая смесь на основе жидкихненасыщенных карбоксил содержащихкаучуков

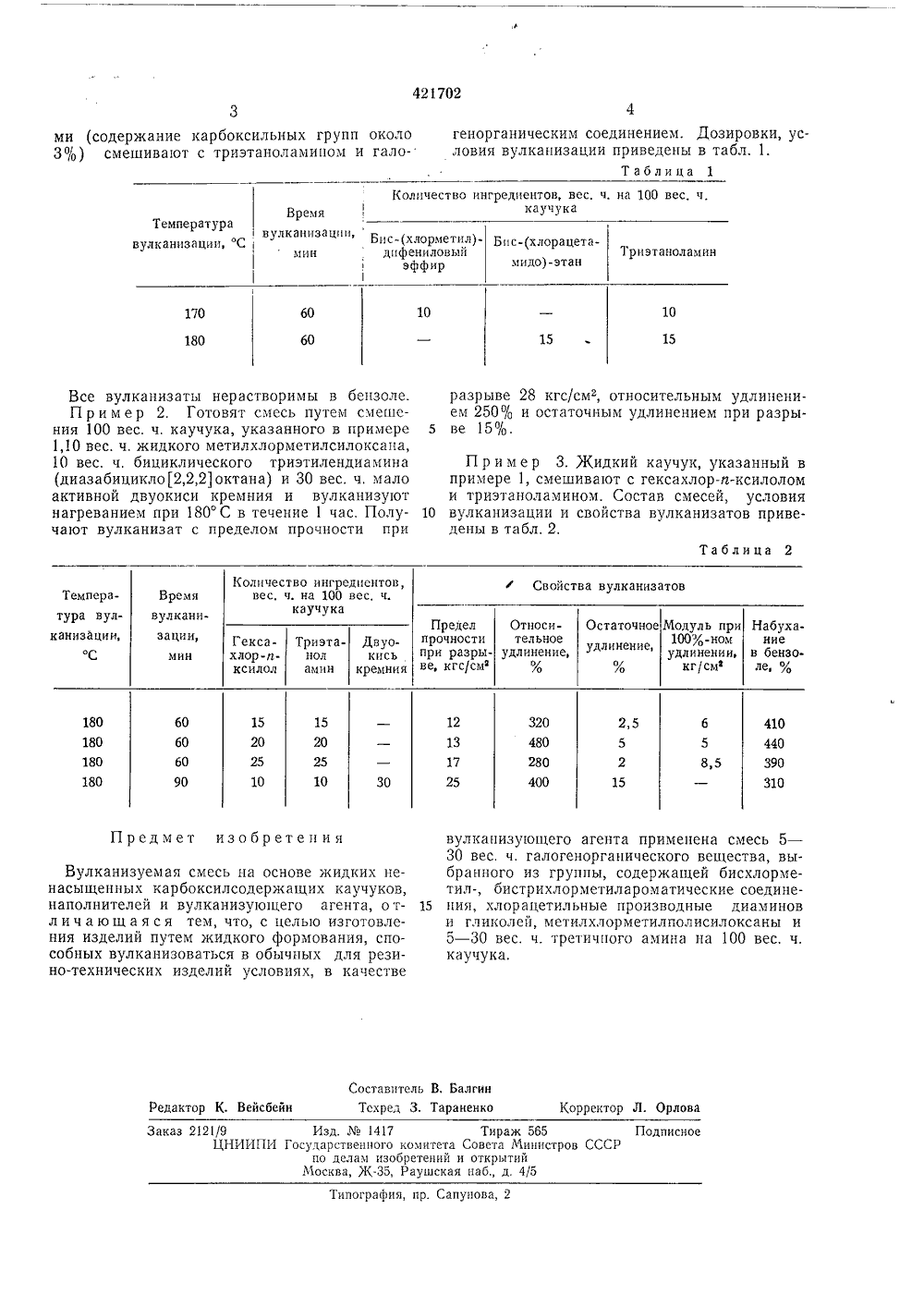

) 421202 0 П ИЗО Союз Советских Социалистицеских РеспубликРЕТЕНИЯОМУ СВИДЕТЕЛЬСТВУ ВТО Зависимо видетельства ав 2) Заявлено 20,06.72 (21) 180148823-5 51) М. Кл. С 08 с 13,28 С 08 с 11/26 С 08 с 11/44 С 08 с 11/66явки Ъ тсоедицепием асударственный каме Савета Министрав СС аа делам изаеретении аткрытий 2) Приорипубликован(53) УДК 678.028(088,Бюллетень М 1 исания 10.09.74 30,03,7 та опубликован Авторыизобретения ельмац, С. Н. Филяева, ф, А. Галил-Оглы,Л. Г. Столярова и В. И. Синягин 3. Н. 1) Заявите УЛКАНИЗУЕМАЯ СМЕСЪ НА ОСНОВЕ ЖИДКИХНАСЫЩЕННЫХ КАРБОКСИЛСОДЕРЖАЩИХКАУЧУКОВ твляется нагреванием и 160 - 200 С или вью при 170 - 180 С в Изобретение относится к вулканизуемым смесям ца основе жидких карбоксилсодержащих ненасыщенных каучуков.Известны смеси на основе жидких карбоксилсодержащих каучуков, содержащие в качестве вулканизующего агента эпоксидные смолы. С указанными системами жидкие каучуки вулкацизуются длительное время (десятки часов) при невысоких температурах (до 100 С) и используются в качестве герметиков.С целью изготовления изделий путем жидкого формования, способных вулканизоваться в обычных для резино-технических изделий условиях, в качестве вулканизующего агента применена смесь 5 - 30 вес. ч. галогеноргацического вещества, выбранного из группы, содержащей бисхлорметил-, бистрихлорметилароматические соединения, хлорацетильцые производные диаминов и гликолелй, метилхлорметилполисилоксаны, и 5 - 30 вес. ч. третичного амина,на 100 вес. ч. каучука.В качестве галогенорганического соединения применены вещества, содержащие по крайней мере два подвижных атома галогена, например брома или, преимущественно, хлора,Наиболее активными являются соединения содержащие атомы галогена в а-положении к активирующей группе (двойной связи).Двойная связь может находиться между двумя атомами углерода или между атомами углерода и гетероатомом, например атомом кислорода в карбонильной группе.Представителями первого типа соединенийявляются бисхлорметил-, бистрихлорметил ароматичсские соединения.Представителями второго типа - бис-ахлорацилпропзводные дцаминов и гликолей.Природа органического остатка в некоторойстепени влияет ца скорость вулканизации.10 В качестве третичного амина в предлагаемом изобретении использованы сильноосновцые амины, такие как триэтиламин, диэтилбензиламин, бициклический триэтилендиамин.Предпочтительно использовать мало летучие 15 амины, например триэтаноламин.Дополнительно к указанным галогенорганическим соединениям можно использовать и кремнийорганические соединения, содержащие атомы галогеца в метильцой группе, стоя щей рядом с атомом кремния, например полиметилсилоксац.Вулканизация осущеспредлагаемой смеси прше, но преимущественн25 течение 30 - 90 мин.Резиновая смесь согласно изобретению может содержать обычные наполнители, пластификаторы и другие добавки.П р и м е р 1. Жидкий полибутадиецовый 30 каучук с концевыми карбоксильными группаТри этанол амин 10 10 60 170 15 60 180 Таблица 2 Количество ингредиентов,вес, ч. на 100 вес, ч. каучукаСвойства вулканизатов Время вулканизации, Температура вулканизации,Предел прочности при разрыве, кгс/смф Относительное удлинение,% Остаточное Модуль при 100%-ном удлийении,кг/смНабуханиев бензоле, % Гексахлор-лксилол Двуокись кремния Триэтанол амин удлинение,%мин 12 13 17 25 320 480 280 400 180 180 180 180 6060 60 90 15 20 25 10 15 20 25 10 2,55215 410 440 390 310 8,5 30 Предмет изобретен ия Составитель В, Балгин Тсхред 3. Тараненко Редактор К. Вейсбейн Корректор Л. Орлова Заказ 2121/9 Изд.1417 Тираж 565 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, УК, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 ми (содержание карбоксильных групп около 3%) смешивают с триэтаноламипом и галоВсе вулканизаты нерастворимы в бепзоле.П р и м е р 2. Готовят смесь путем смешения 100 вес, ч. каучука, указанного в примере 1,10 вес. ч. жидкого метилхлорметилсилоксана, 10 вес. ч, бициклического триэтилендиамина (диазабицикло 2,2,2 октана) и 30 вес. ч, мало активной двуокиси кремния и вулканизуют нагреванием при 180 С в течение 1 час, Получают вулканизат с пределом прочности при Вулканизуемая смесь на основе жидких ненасыщенных карбоксилсодержащих каучуков, наполнителей и вулканизующего агента, отл и ч а ю щ а я с я тем, что, с целью изготовления изделий путем жидкого формования, способных вулканизоваться в обычных для рези- но-технических изделий условиях, в качестве генорганическим соединением. Дозировки, условия вулканизации приведены в табл. 1,Таблица 1 разрыве 28 кгс/см, относительным удлинением 250% и остаточным удлинением при разры ве 15%. П р и м е р 3. Жидкий каучук, указанный впримере 1, смешивают с гексахлор-а-ксилолом и триэтаноламином. Состав смесей, условия 10 вулканизации и свойства вулканизатов приведены в табл, 2,вулканизующего агента применена смесь 5 - 30 вес. ч. галогенорганического вещества, выбранного из группы, содержащей бисхлорметил-, бистрихлорметилароматические соедине ния, хлорацетильные производные диаминови гликолей, метилхлорметилполисилоксаны и 5 - 30 вес. ч. третичного амина на 100 вес. ч.каучука.
