Стенд для испытания высев. ающих аппаратов

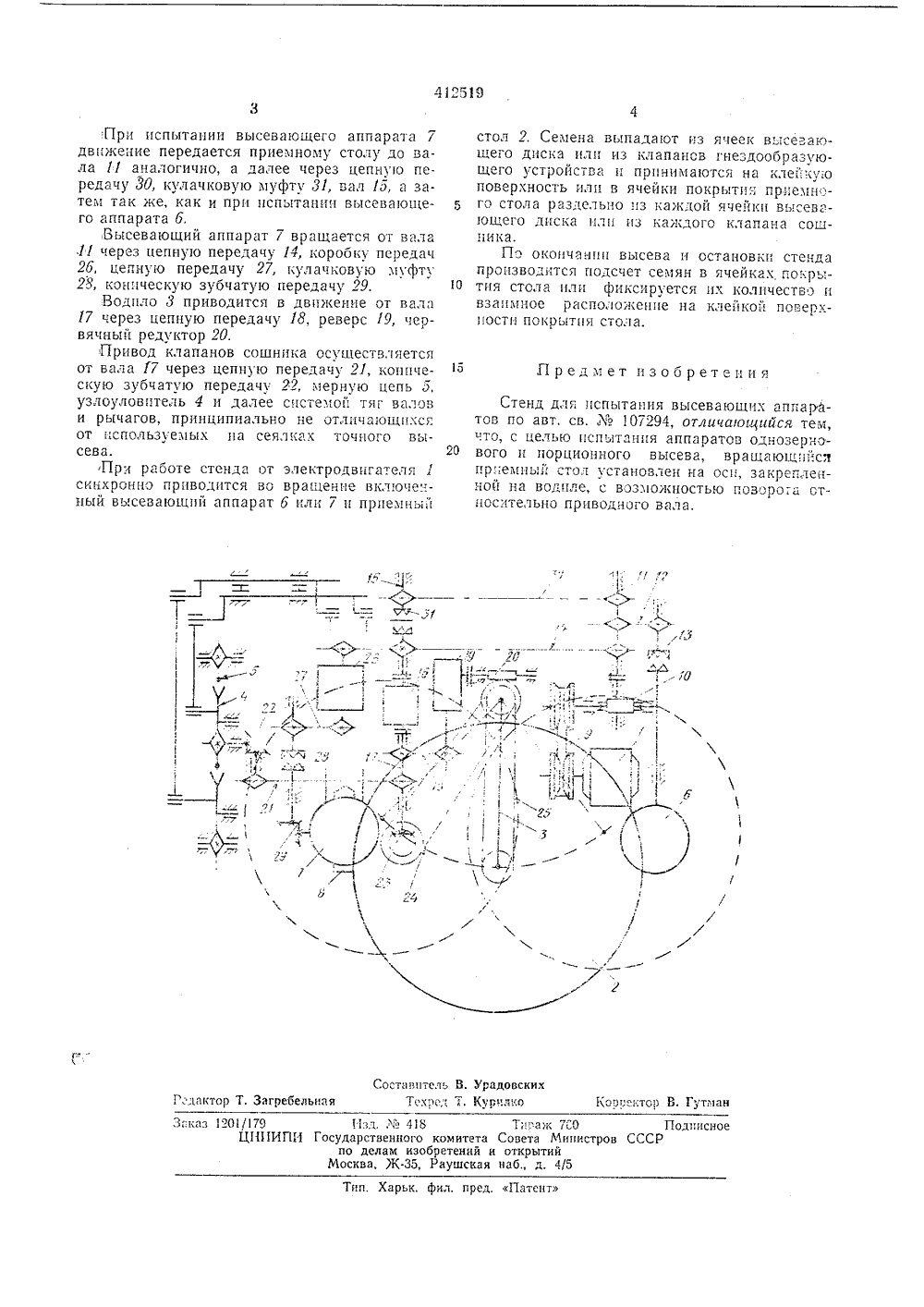

(б.; .ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(32) Приоритет -51) М. Кл 6 01 гп 190 А 01 с 7/00 Государстеенный намнтетСаеета Министрав СССРаа делам иэабретеннйи атнрытнй Опублико о 2501,74. Бюллетень3) УДК 620.1(088.8) опубликования описащ 28,10.74(71) Заявитель И, Я. Лобачевский и В, А. Колос Азово-Черноморский институт мехахозяйства ии сельског ЛЯ ИСБЫТАИИЯ ВЫСЕВАЮЩИ АППАРАТОВ 54) СТ Изобретение относится к технике для проведения исследований работы сельскохозяйственных машин, а именно к устройствам для испытания высевающих аппаратов.В основном авт. св.107294 описан стенд для испытания высевающцх аппаратов, включающий приемный стол, установленный ца вертикальном приводном валу, и механизм привода. Высевающий аппарат устанавливают над приемным столом. Однако на таком стенде нельзя испытывать как аппараты точного посева, так и порционного,Цель изобретения - испытание аппаратов однозернового и порционного высева.Это достигается тем, что вращающийся приемный стол устанавливают на оси, закрепленной на водиле, с возможностью поворота относительно приводного вала.На чертеже схематически изображен стенд, вид в плане.Стенд содержит электродвигатель 1; приемный стол 2; водило 3; узлоуловитель 4; мерную цепь 5; высевающий аппарат б; высевающий аппарат 7 в сборе с сошником 8; механизм передачи, состоящий из клиноременного вариатора 9, червячного редуктора 10, вала 11 с тремя закрепленными на нем звездочками, цепной передачи 12, кулачковой муфты 13 включения высевающего аппарата 6, цепнои передачи 14, вала 15, коробки передач 16, вала 17 с двумя закрепленными на нем звездочками, цепной передачи 18, реверса 19, червячного редуктора 20, цепной передачи 21, конических зубчатых передач 22 ц 23, цепных пе редач 24 ц 25, коробки передач 26, цепной передачи 27, кулачковой муфты 28 включения высевающего аппарата 7, конической зубчатой передачи 29, цепной передачи 30 ц кулачковой муфты Л,1 ц Варцатор 9 бесступенчато изменяет скорость вращения высевающих аппаратов б и 7.Изменение. передаточного отношения отвысевающего аппарата б к приемному столу 2 осуществляют коробкой передач 16 (при 5 установке в аппарат высевающих дисков сразным числом ячеек). Коробка передач 26 служит для имитации скольжения ходовых колес сеялки. Реверс 19 изменяет направление подачи приемного стола 2. ОВращение от электродвигателя через варцатор 9, червячный редуктор 10, вал 11, цепную передачу 12, кулачковую муфту 13 передается на высевающий аппарат 6.25 Приемный стол 2 при испытании высевающего аппарата 6 получает вращение от вала 11 через цепную передачу 14, кулачковую муфту Л, вал 16, коробку передач 16, вал 17, коническую зубчатую передачу 23 и цепные30 передачи 24, 2 э.. Загребельна тмаи овре.Тор Заказ 1201/179Ц 1 Ц 1 ИПИ Изде 418осударственного кпо делам изобМосква, )К.З 5, Р Тнп. Харьк. фил. пред. Патент При испытании высевающего аппарата 7 движение передается приемному столу до зала 11 аналогично, а далее через цепную передачу 30, кулачковую муфту Л, вал 15, а за- ТЕМ ТЯК ХКЕ, КЯК И ПРИ ПСПЫТЯНИИ ВЫСЕВЯЮЩЕ- го аппарата 6.Высевающий аппарат 7 вращается от вяля 11 через цепнуО передячу 1, еорооку переда 26, цепную передачу 27, кулачковую муфту 23, коническую зубчатую передачу Р 9.Водило 3 приводится в движение от вала 17 через цепную передачу 18, реверс 19, червячный редуктор 20.Привод клапанов сошника осуществляется от вала 17 через цепную передачу 21, коническую зубчатую передачу 22, мерную цепь , узлоуловитель 4 и далее системой тяг валов и рычагов, принципиально не отличающгхся от используемых на сеялках точного высева.Пр: работе стенда от электродвигателя 1 синхронно приводится Во враценне вкло ен- ыЙ ВьсевающиЙ аппарат 6 или 7 и прнезыт стол 2, Семена выпадаот из ячеек вьсевающего диска или из клапанов гнездообразующего устрОЙства и принимя 10 тс 5 на клекуО поверхность пли в ячейки покрьтия приемно го стола раздельно нз каждой ячейки высевающего диска илн из каждого клапана сошника,По окончании высева и остановки стендапроизводится подсчет семян в ячейках покры тия стола или фиксируется их количестВОВЗЯИКНОЕ РсСПО ОЖЕНИЕ Н 2 КЛЕКО ПОВЕРХ- ности покрытия стола.,Предмет изобретения Стенд для испытания высевающих аппаратов по авт. св. М 107294, отличаоцийся тем, что, с целью испытания аппаратов однозерно вого и порционного высева, вращающийсяприемный стол установлен на оси, закрепленнои на Водиле, с возможностью говорота относ:тельно приводного вала. Тп аьк 700 Поди исномитета Совета Министров СССРтеиий и открытийушская наб д. 4/5
