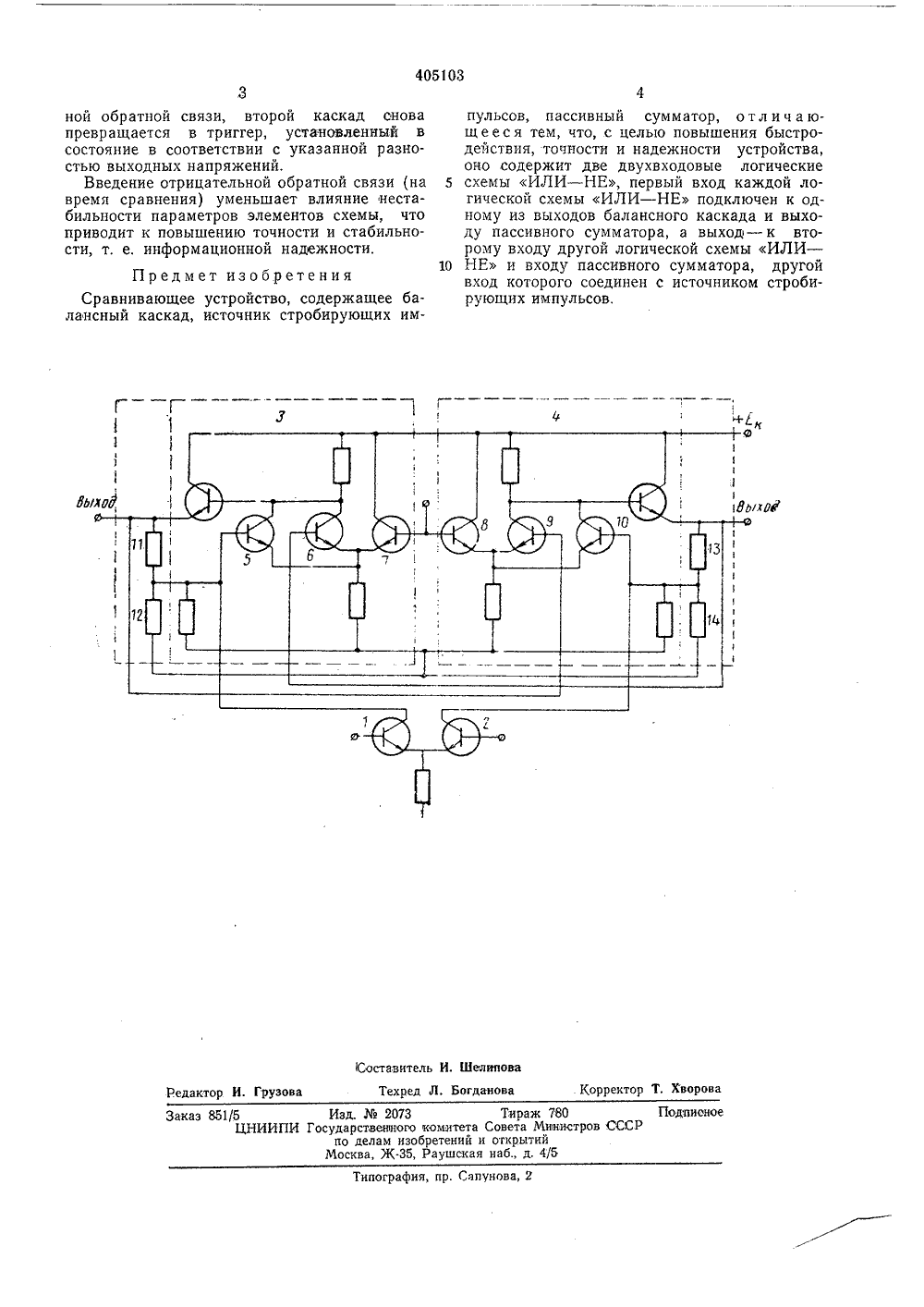

Сравнивающее устройство5. -. i: .: ; -., . • i ч-и,: д v;:

Номер патента: 868606

Опубликовано: 30.09.1981

Автор: Люверович

МПК: G01R 31/3177

Метки: логических, многоканальное, сигналов, схем, цифровых

...на вход 13 (2) осциллографа с выхода блока9 управления подано напряжение, гасящее луч с целью получения более четкой картины иэображения контролируемых сигналов.В то же время код со счетчика 3импульсов по управляющей шине постуПает на цифроаналоговый преобразователь 4, с выхода которого на вход Х осциллографа подается первая ступенька напряженияКод с выхода счетчика 3 по управляющей шине поступает также на входымногоканальных коммутаторов 1 и 5 и распределительного коммутатора 6, 20Первой ступеньке напряжения преобразователя 4 соответствует код счетчика 3 импульсов, открывающий первые каналы многоканального коммутатора 1, дополнительного коммутато ра 5 и распределительного коммутатора б.Хотя на время измерения один из каналов...

Номер патента: 1113756

Опубликовано: 15.09.1984

Авторы: Араратов, Магеррамов, Симкин, Сколецкий, Талышский

МПК: G01R 31/3177

Метки: логических, состояний, схем, цифровых

...вход через инвертор - с коллектором второго транзистора, выход -с входом элемента чндикации, соединенного выходом с клеммой для подключе".ния положительного вывода источникапитания.На чертеже приведена блок-схемаустройства,Устройство содержит дискриминаторуровней 1, блок анализа 2, формирователь импульсов 3, элемент памяти 4блок индикации 5, эмиттерный повторитель 6, ограничительной резистор 7,первый 8 и второй 9 транзисторы,инвертор 10, элемент ИЛИ-НЕ 11, элемент индикации 12, щуп 13, клеммыдля подключения отрицательного 14и положительного 15 выводов источникапитания, первый 16 и второй 17 резисторы.Устройство работает следующимобразом,В режиме нормальной эксплуатации, когда напряжение на щупе 13 находится в пределах 0-(+ЕД...

Номер патента: 1830843

Опубликовано: 27.01.1996

Авторы: Власов, Загайнов, Костенко, Наумов, Суханов, Тарасов, Шенфинкель

МПК: B64C 13/04

Метки: движением, крылом, обратной, продольным, самолета, способа, стреловидности, схемы, утка

...щитки работаликал единый орган управления с эффективностью в 2 Ч определяется отношением их эффективностей К = вд ггФв,")" )пц Приуглах атаки а15 переднее горизонтальное оперение теряет эффективность при отклонениях вверх (на калибрование).Поэтому для сохранения прежнего уровня управляемости сигнал управления посредством второго нелинейного блока функционального преобразования 12, соединенного с третьим сумматором 11, подается на сервопривод хвостовых щитков 13, отклоняя их вверх, что вызывает появление момента на кабрирование. Работа второго нелинейногоблока 12 задается соотношением, определяющим его выход д через сигналы отклонения оперения дп, о и угол атаки ад(а, й ) =-й +1 де(а, Бп,г.с 2п.г.о п.г,оп.г.о50где Р/(а, дп.г,о )...

Номер патента: 1096607

Опубликовано: 07.06.1984

Авторы: Дрогайцев, Коц, Лавриченко, Лисин

МПК: G05B 11/00

Метки: датчик, двигателем, обратной, связи, устройства, шаговым

...подключены к входам первых и вторых формирователей импульсов, причем выход источника порогового напряжения соединен с вторыми входами компараторов. 65 При этом на входы первых и вторых формирователей импульсов поступают низковольтные логи еские сигналы с выходов компараторов, причем выходные сигналы компараторов не зависят от способа питания обмоток - постоянным или импульсным напряжением, а зависят лишь от того протекает или нет ток в обмотках двигателя.Предлагаемая схема датчика позволяет применить простую схему формирователей импульсов, срабатывающих поперепаду входного уровня, даже при импульсном питании обмоток двигателя. На чертеже приведена блок-схема датчика.Датчик содержит обмотки управления шаговым двигателем 1,...

Номер патента: 562800

Опубликовано: 25.06.1977

Авторы: Бажанов, Дрогайцев, Петрунин, Шишацкий

МПК: G05B 21/02

Метки: датчик, двигателями, обратной, связи, устройства, шаговыми

...13, элемент задержки 14.Прп нссимметричном управлении чет 1 ным и нечетным тактам коммутации соотвел 1 ствует возбуждение различного числа обмоток, При этом за такт может происходить либо включение, либо выключение обмоток управления шагового двигателя.В статическом режиме на двх или трех выходах распределителя импульсов 2 и на соответствующих обмотках управления шагового двигателя 1 поддерживаются единичные сигналы. На выходе формирователейл 3 и 4 сигналы отсутствуют, т. к. нет перепада уровней на их входах, а следовательно отсутствуют сллгналы и на выходе датчика обратной связки, и триггер 9 памяти будет находиться в исход 1 лом состо 5 нил.Триггер 10 памяти будет находиться в исходном состояили, т. к, отсутствуют импульсы на входе...
