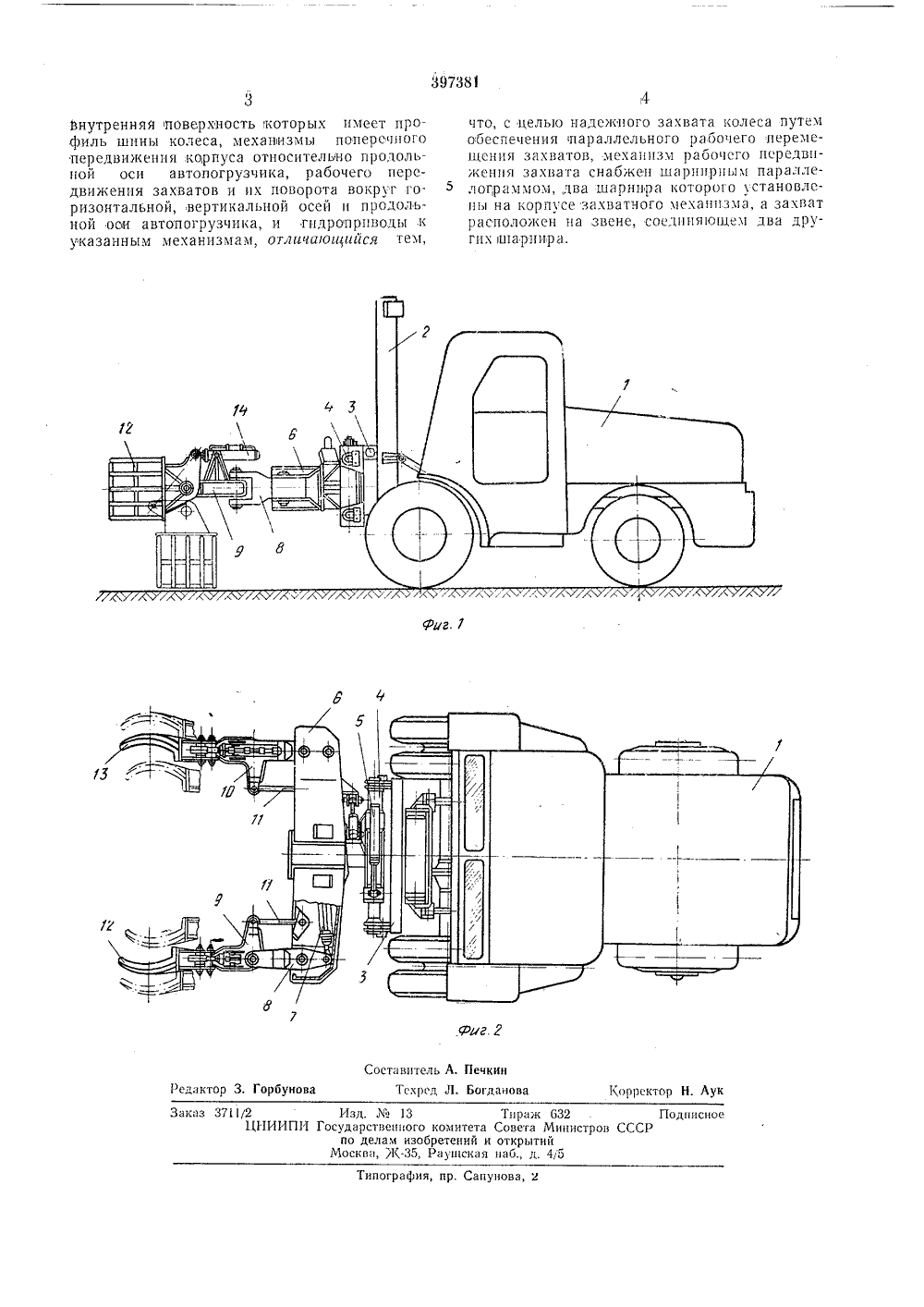

О П И С А Н И Е 397381ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельства М М. Кл. В 60 Ь 29,/00 25958 2 970 аявлен с присоединением заявки Ле Государственный комитет Совета Министров СССР по делам изобретений и открытийСОСЪЕМНИК Изобретение относится к области транспортного машиностроения и касается колесосъемника, предназначенного для автотранспортных организаций,Известен колесосъемник, установленный на автопогрузчике, содержащий корпус захватного механизма с устацовленнымц на нем захвата ми, внутренняя поверхность которых имеет профиль шины колеса, механизм поперечного передвижения корпуса относительнО продольной оси автопогрузчика, рабочего передвижения захватов и их поворота вокруг горизонтальной, вертткальной осей и продольной оси автопогрузчика и пдропрпводы к указанным механизмам. Недостаток таких колесосъемников является неплотное прилегание захвата к протектору шины,Цель изобретения - обеспечение надежного захвата колеса путем параллельного рабочего перемещения захватов.Это достигается тем, что механизм рабочего передвижения захвата снабжен шарнирным параллелограммом, два шарнира которого установлены на корпусе захватного механизьа, а захват расположен на звене, соединяющем два других шарнира.На фиг. 1 схематически зобра.кен предлагаемый колесосъемник; иа фиг. 2 - то же, вид в плане.Колесосъемник, установленный на автопоцрузчике 1, содержит сварную раму 2, траверсу 3, выполненоуО в виде сварной рамы сдвумя направляющими трубами 4 гидроцилиндра 5, и корпус 6 захватного механизма,в который вмонтирован гидроцилиндр 7, При5 помощи этого гцдроцилиндра осущсствляетсяперемещение в горизонтальной плоскостц рычага 8, который с одной стороны соединен скорпусом захватного механизма, а с другой -с рукоятками 9 и 10. Последние выполнен в10 виде Г-образных рычагов сварной конструкции, шарвирно соедииеюх однихи концамичерез тяги 11 с,корпусом захватного механизма, образуя шарнирный параллелограмм, адругими - с захватами 12 и 13, внутренняя15 поверхность которых имеет профиль шины колеса. Гидроцилиндр 14 обеспечивает поворотзахватов в вертикальной плоскости.Колесосъемник раоотает следующим образом,20 К колесу, подготовленному к сцятшо, подьезжает колесосъемник с раздвинутыми захватами. При включении гидроцилиндра 7 захваты перемещаются параллельно один другомуи сжимают снимаемое колесо. При движении25 колесосъемцика назад колесо снимается соступицы машины,Предмет изобретенияКолесосъемцик, установленный ца автопо 30 грузчике, содержагций кОртус захватного механизма с установленными на нем захватами, 3Внутренняя поверхность которых имеет профиль шины колеса, механизмы поперечного передвижения корпуса относительно продольной оси автопогрузчика, рабочего передвижения захватов и их поворота вокруг горизонтальной, вертикальной осей и продольной оои автопогрузчика, и гидроприводы к указанным механизмам, отлггчагогчиггся тем,что, с целью надежного захвата колеса путем обеспечения параллельного рабочего перемещения захватов, механизм рабочего передвижения захвата снабжен,шарнирным параллелограммом, два шарнира которого установлены на корпусе захватного механизма, а захват расположен на,звене, соединяющем два других шарнира.. Сапунова Составите едактор 3. Горбунова ТсхрсЗаказ 3711/2 Изд13 ЦНИИПИ Государственного по делам изо Москва, )К,. Печкин Богданова Тираж 632комитета Совета Ыинистроретений и открытийРаугиская наб., д. 4 г 5 ПодписноеССР
