391567

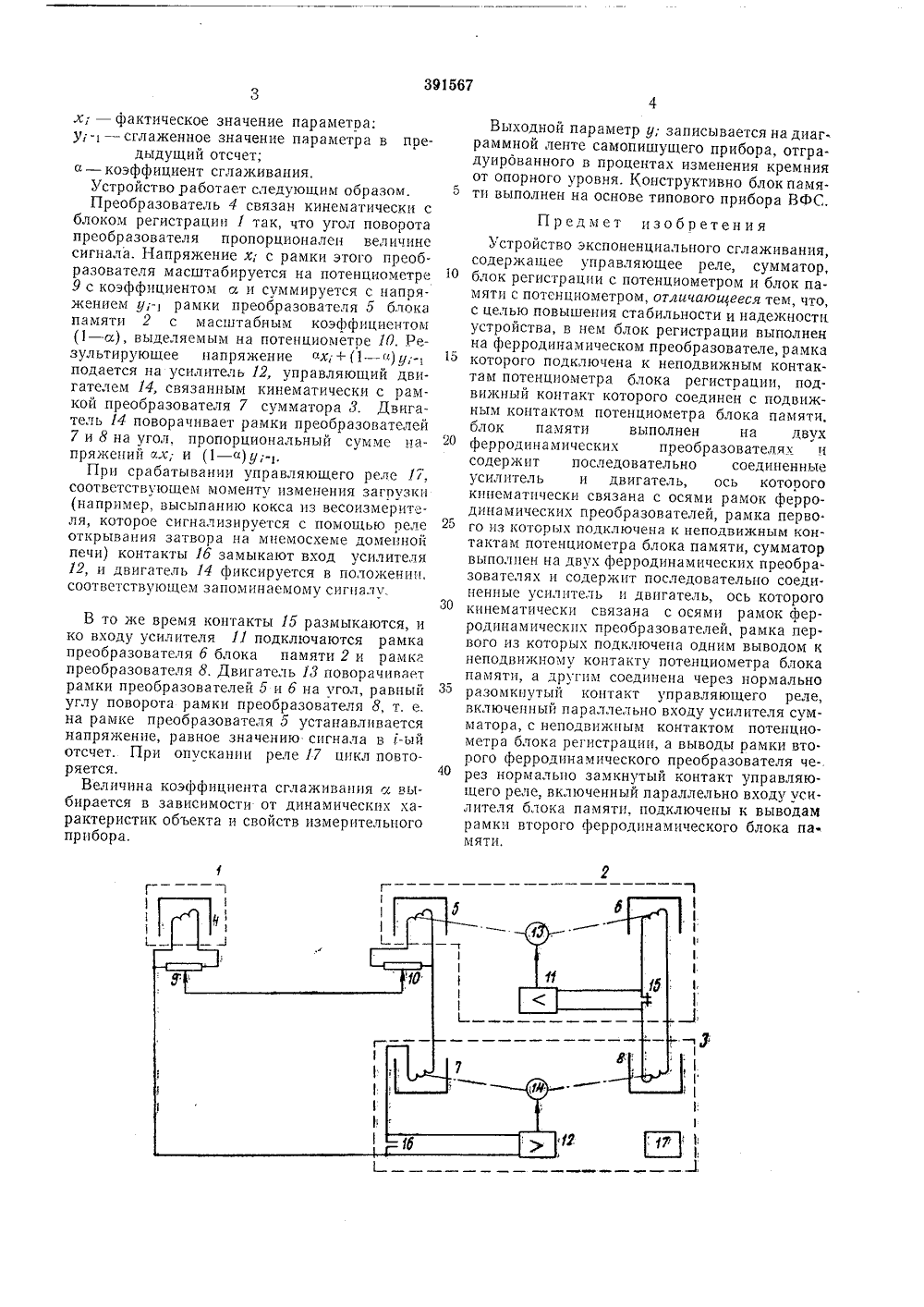

ОП ИСАНИЕ 391567 Союз СоветскихСоциалистическихРеспублик ИЗОБРЕТЕН ИЯ К АВТОРСНОМУ СВИДЕТЕЛЬСТВУЗависимое от авт, свидетельст аявлено 02.ЧШ.1971 ( 1687928/18 0 7/12 присоединением заявки-риоритет -асударственнын камнтеСаеета Министрае СССРео делам изобретенийи аткрытнй Опубликовано 25.Ч 11.1973. Бюллетень31 Дата оттубликования описания 12,11.1974.. П. Строков, В. П, Авдеев, П. Г, Жигулев,М. С. Кудояров толяр и аявител УСТРОЙСТВО ЭКСПОНЕ Изобретение относится к преобразованию информации о технологических параметрах процессов и может быть применено в металлургической промышленности.Известно устройство экспоненциального сглаживания, состоящее из управляющего реле, сумматора, блока регистрации и потенциометров. Однако это устройство имеет невысокие стабильность и надежность работы в условиях металлургического производства.Предложенное устройство отличается тем, что в нем блок регистрации выполнен на ферродинамическом преобразователе, рамка которого подключена к неподвижным контактам потенциометра блока регистрации, подвижный контакт которого соединен с подвижным контактом потенциометра блока памяти, Этот блок выполнен на двух ферродинамических преобразователях и содержит последовательно соединенные усилитель и двигатель, оси которого кинематически связаны с осями рамок ферродинамических преобразователей, Рамка первого преобразователя подключена к неподвижным контактам потенциометра блока памяти. Сумматор выполнен на двух ферродинамических преобразователях и содержит последовательно соединенные усилитель и двигатель, ось которого кинематически связана с осями рамок ферродинамических преобразователей, рамка первого из которых подключена одним вывоИАЛЬНОГО СГЛАЖИВАНИ дом к неподвижному контакту потенциометраблока памяти, а другим соединена через нормально разомкнутый контакт управляющегореле, включенный параллельно входу усилите 5 ля сумматора, с неподвижным контактом потенциометра блока регистрации. Выводы рамки второго ферродинамического преобразователя через нормально замкнутый контакт управляющего реле, включенный параллельно10 входу усилителя блока памяти, подключены квыводам рамки второго ферродинамическогоблока памяти.Это позволило повысить стабильность и надежность устройства.15 На чертеже представлена блок-схема устройства.Она содержит блок регистрации 1, блок памяти 2, сумматор 3, ферродинамические преобразователи 4 - 8, потенциометры 9 и 10, усилители 11 и 12, управляющие двигатели 13 и 14через нормально разомкнутый 1 Б и нормальнозамкнутый 10 контакты управляющего реле 17,Устройство преобразует дискретно опреде.25 ляемые параметры по формуле рекуррентногоуравнения эксконециального сглаживанияпервого порядка видау, = ахи+ (1 - а) угде у; - сглаженное значение параметра, соот 30 ветствующее отчету;х; - фактическое значение параметра: ут- - сглаженное значение параметра в предыдущий отсчет;ц - коэффициент сглаживания.Устройство работает следующим образом.Преобразователь 4 связан кинематически с блоком регистрации 1 так, что угол поворота преобразователя пропорционален величине сигнала. Напряжение хт с рамки этого преобразователя масштабируется на потенциометре 9 с коэффициентом а и суммируется с напряжением у;-, рамки преобразователя 5 блока памяти 2 с масштабным коэффициентом (1 - а), выделяемым на потенциометре 10, Результирующее напряжение ах;+11 - и) у;-, подается на усилитель 12, управляющий двигателем 14, связанным кинематически с рамкой преобразователя 7 сумматора 3. Двигатель 14 поворачивает рамки преобразователей 7 и 8 на угол, пропорциональный сумме напряжений ссх; и (1 - а)у;-При срабатывании управляющего реле 17, соответствующем моменту изменения загрузки (например, высыпанию кокса из весоизмерителя, которое сигнализируется с помощью реле открывания затвора на мнемосхеме доменной печи) контакты 1 б замыкают вход усилителя 12, и двигатель 14 фиксируется в положении, соответствующем запоминаемому сигналу В то же время контакты 15 размыкаются, и ко входу усилителя 11 подключаются рамка преобразователя б блока памяти 2 и рамка преобразователя 8. Двигатель 18 поворачивает рамки преобразователей 5 и б нагол, равный углу поворота рамки преобразователя 8, т, е. на рамке преобразователя 5 устанавливается напряжение, равное значению сигнала в -ый отсчет. При опускании реле 17 цикл повторяется.Величина коэффициента сглаживания а выбирается в зависимости от динамических характеристик объекта и свойств измерительного прибора. Выходной параметр узаписывается на диаграммной ленте самопишущего прибора, отградуированного в процентах изменения кремния от опорного уровня. Конструктивно блок памя ти выполнен на основе типового прибора ВФС.Предмет изобретенияЪ стройство экспоненциального сглаживания1содержащее управляющее реле, сумматор, 10 блок регистрации с потенциометром и блок памяти с потснциометром, отличающееся тем, что, с целью повышения стабильности и надежностн устройства, в нем блок регистрации выполнен на ферродинамическом преобразователе, рамка 15которого подключена к неподвижным контактам потенциометра блока регистрации, подвижный контакт которого соединен с подвижным контактом потенциометра блока памяти.блок памяти выполнен на дюх )0 ферродинамических преобразователях исодержит последовательно соединенные усилитель и двигатель, ось котов ого кннематнчески связана с осями рамок ферродинамических преобразователей, рамка первого из которых подключена к неподвижным контактам потенциометра блока памяти, сумматор выполнен на двух ферродинамических преобра зователях и содержит последовательно соединенные усилитель и двигатель, ось которого З 0 кинематически связана с осями рамок ферродинамическнх преобразователей, рамка первого из которых подключена одним выводом к неподвижному контакту потенциометра блока памяти, а другим соединена через нормально З 5 разомкнутый контакт управляющего реле,включенный параллельно входу усилителя сумматора, с неподвижным контактом потенциометра блока регистрации, а выводы рамки второго ферродинамического преобразователя че рез нормально замкнутый контакт управляющего реле, включенный параллельно входу усилителя блока памяти, подключены к выводам рамки второго ферродннамического блока памяти.
