Предохранительный сальник для предотвращения выбросов нефти

Номер патента: 37026

Автор: Дроздовский

ZIP архив

Текст

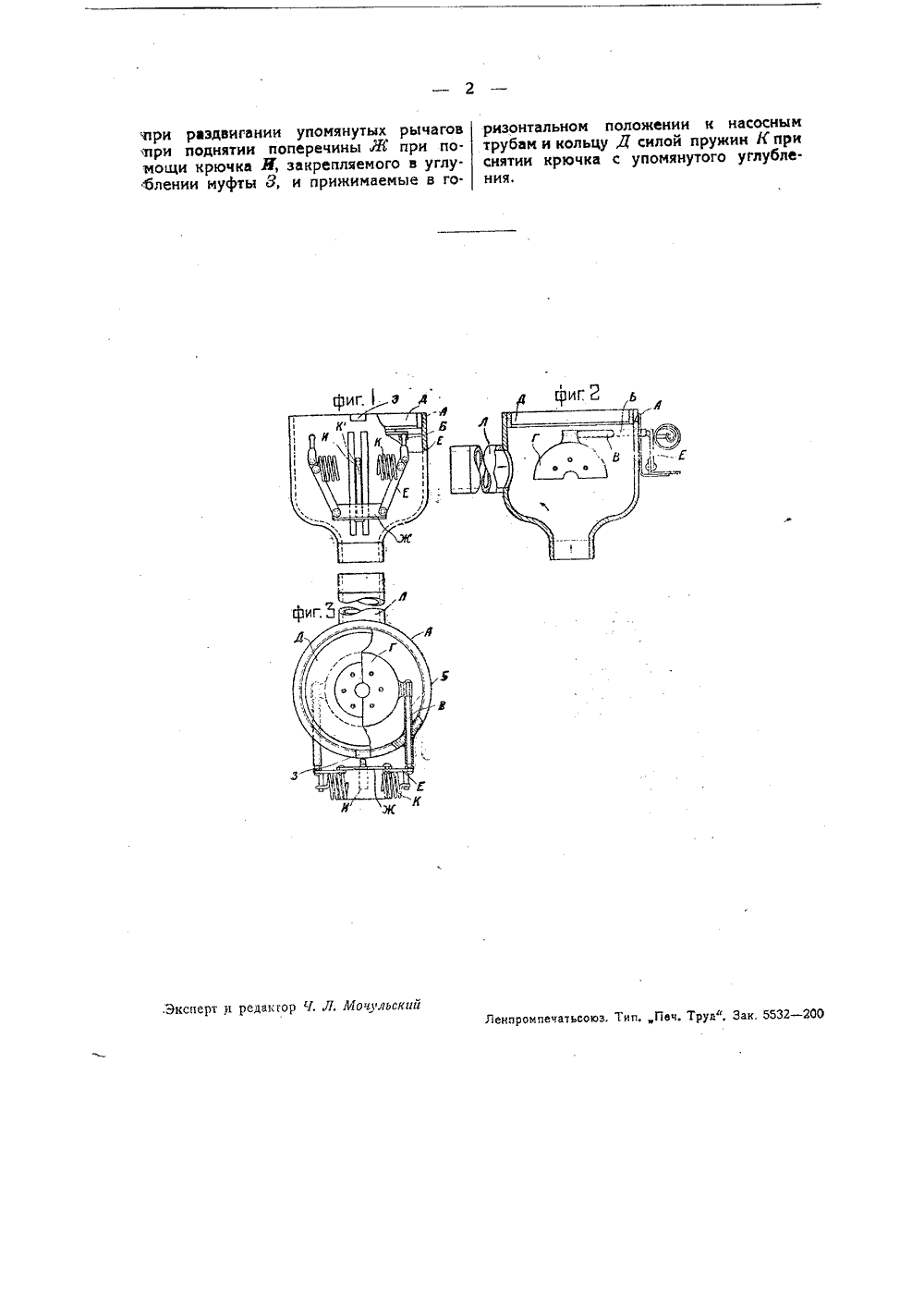

Класс 5 а, 40 3% 37026 ВТОРС ВИДЕТЕЛ ТВ ОПИ ения в ов для предотвти. ельству А. а (спр. о и явле здовоного,105191). анасьева оер.имя Е. А. Аф30232.твз опубликован 1 ма сновное авторское о на аидетель 1933 г 30 июня 1934 года,При санг к ния. хранительного свидетельствутем, что, с я шарнирных насосным трурычаги Е, соепанов Г, опуое положение: Видоизменение сальника по авто Ж 30232, отлича целью быстрого клапанов и прижа бам, служат шарн диненные валикам скающиеся в вер пред скому ющеес подняти ия их к рные Б кл икальнпредохранительного сальни К зависимому авторскому свид ному 12 марта 1932 г выдаче зависимого ввторского свидете.Предлагаемый предохранительныйсальник имеет целью герметизироватьскважину для предохранения рабочихот обливания нефтью при спуске и подь.еме насосных труб.На схематическом чертеже фиг. 1изображает вид сальника сбоку с частичным разрезом; фиг, 2 - продольный раз.рез сальника; фиг. 3 - вид сверху с частичным разрезом.Устройство предлагаемого сальниказаключается в следующем, Сальник состоит из переводной муфты А, через боковые стенки которой проходят трубки Б,внутри трубок Б проходят валики В.Внутри муфты А на конце валика Вукреплены плашки Г; сверху плашекприкреплен тонкий слой резиновой прокладки или кожи; сверху той же муфты А.вверено кольцо Д; к концам валиков В,выступающим из трубок Б, прикрепленышарнирные рычаги Е, внизу соединенные между собой пластинкой,Ж, к которой прикреплен крючок И. Оба шарнирных рычага Е соединяются междусобой спиральной пружиной К; на крючке И имеется кольцо К, для поднятиязамка-крючка И на выемку 3, сделанную в верхней части муфты А,действие сальника происходит сле(30) НА ИЗОБРЕТЕ дующим образом. пуске или подьеме насосных шт рючком И захватывают за выемку 3 в верхней части муфты А, причем в таком положении плашки опущены вниз и насосные штанги свободно проходят внутри сальника (фиг, 2), так как плашки Г открыты. При начавшемся выбросе нефти достаточно чем.либо (веревкой, проволочкой и т. п.) потянуть к себе за кольцо К: тогда крючок И соскакивает я выемки 3, пружина К сжимает рычаги Е и плашки Гзакрываются, прекращая доступ жидкости,. причем последняя поступает по отводу Л в приемник; при пользовании зтим сальником устраняется обли ванне нефтью рабочих и сохраняется вся периодически. выбрасываемая нефть.чари раэдвигании упомянутых рычагов при поднятии поперечины Ж при помощи крючка Ж, закрепляемого в углу- бдении муфты 3, и прижимаемые в горизонтальном положении к насосным трубам и кольцу Д силой пружин К при снятии крючка с упомянутого углубления.
