Приспособление для тушения горящих нефтяных фонтанов

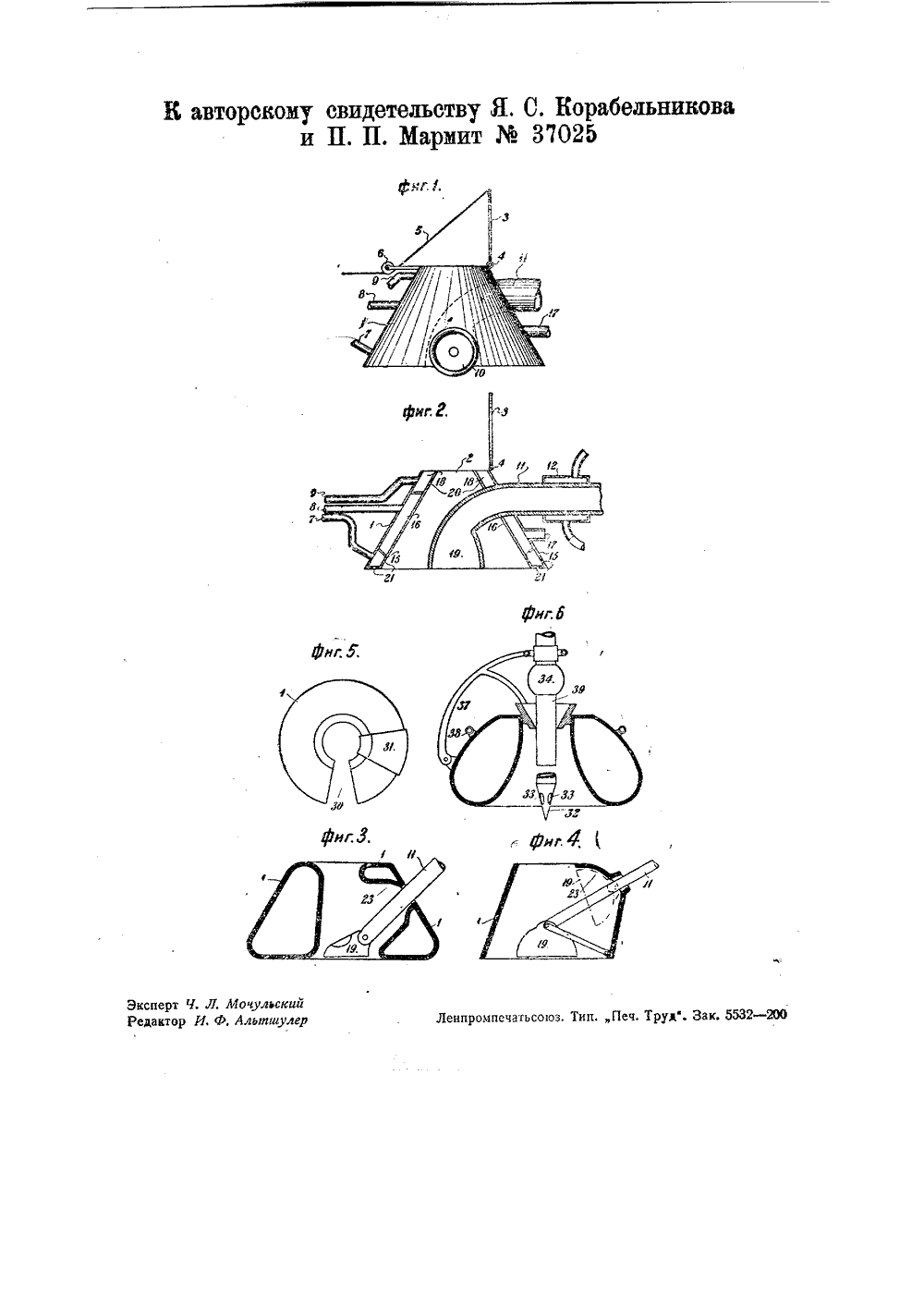

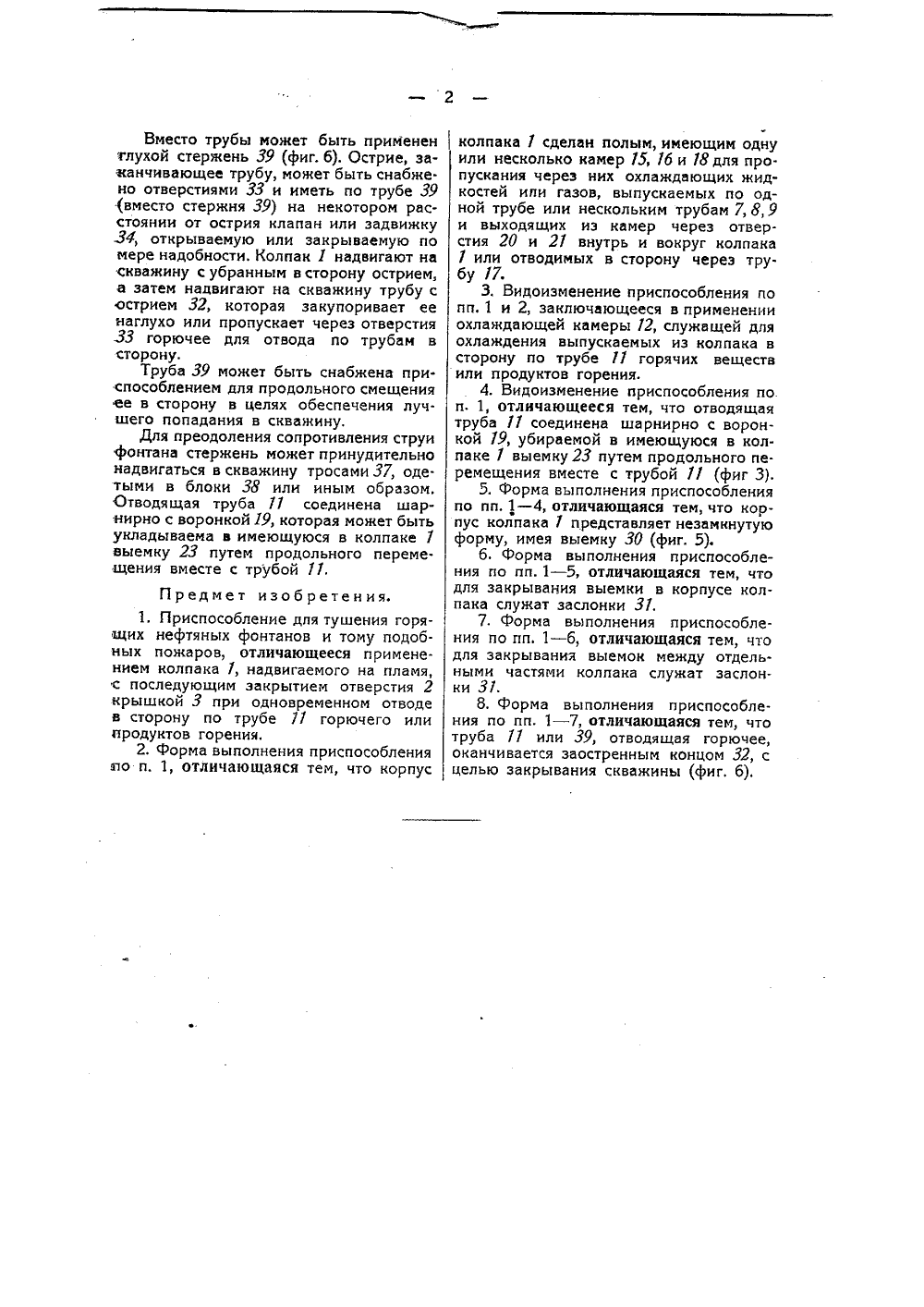

Класс Ба,370 Й ИЗОБРЕТЕНИЕ ДВТОРСК ТЕЛЬСТВ СВ ОПИСАНИЕ приспособления для тушения горящих нефтяных фонтанов К авторскому свидетельству Я. С. Корабельникова и П. П. Мариит, заявленному 27 апреля 1931 года (заяв, свид. 87567), с присоеди.некием заявки от 29 декабря 1931 года (спр, о перв,100332).Приоритет по пп. 4 - 8 предмета изобретения от 29 декабря 1931 года.О выдаче авторского свидетельства опубликовано 30 июня 1934 года. ть устрой- иметь приПосредством предлагаемого приспособления имеется в виду достигнуть создания условий, при которых происходит схватывание пламени и постепенное понижение температуры до пределов, когда горение становится невозможным; затем посредством этого приспособления имеется в виду отводить продукты горе. ния в сторону, охлаждая их и предохраняя воспламенение,На чертеже фиг. 1 изображает общий вид приспособления; фиг. 2 - то же, в продольном разрезе; фиг. 3 - б - приспособление в измененном виде.Приспособление состоит из колпака 1 конусообразной или иной формы, имеющего сверху отверстие 2, закрываемое крышкой 3 на шарнире 4. Крышка закрывается при помощи троса 5, пропущенного через блок 6.Приспособление может имество для передвижения, т. е,крепленные колеса 10.Корпус колпака сделан полым и наполняется жидкими, газообразными и другими охлаждающими веществами, по. даваемыми по трубам 7, 8 и 9. Поверхность как внутренняя, так и внешняя мо. жет быть гладкой или рифленой.Корпус колпака снабжен внутри одной сплошной камерой или несколькими, например, тремя камерами 15, 1 б и 18. Подающий жидкость в камеры трубопровод состоит из одной общей трубы или нескольких, например, трех 7, 8 и 9. Подача жидкости и газа может быть комбинирована и по одним трубам можетподаваться жидкость для охлаждения, апо другим - газ для тушения. Внутри кол.пака 1 проходит пламя или горючее; дляэтого колпак наставляют на место выходапламени. Пламя входит снизу и выходитв верхнее отверстие 2.В целях отвода в сторону горючегоили продуктов горения внутри колпакапропущена труба 11 с воронкой 19. Потрубе 11 располагается камера 12 обыч ного устройства, предназначенная дляохлаждения проходящих газов или жидкости. Газы или жидкость по трубе 11выходят самопроизвольно или выгоняются специальным вытяжным приспособлением.Подаваемая по трубам 7, 8 и 9 жид кость или иное вещество выходит обратно по трубе 17 или наружу через отверстия 20 или 21, которые могут быть снабжены клапанами с регулировкой,По мере уменьшения пламени крышку 3 закрывают для окончательной ликвидации пламени,Колпак 1 может иметь не замкнутуюформу, имея выемку 30 (фиг. 5), Этавыемка служит для облегчения надвижения колпака на горящую скважину во.время фонтанирования ее. Дпя последующего закрытия выемки 30 предназначеназаслонка 31.Вместо трубы может быть примененглухой стержень 39 (фиг, б). Острие, заканчивающее трубу, может быть снабже. но отверстиями 33 и иметь по трубе 39 (вместо стержня 39) на некотором расстоянии от острия клапан или задвижку З 4, открываемую или закрываемую по мере надобности. Колпак 1 надвигают на скважину с убранным в сторону острием, а затем надвигают на скважину трубу с острием 32, которая закупоривает ее наглухо или пропускает через отверстия 33 горючее для отвода по трубам в сторону.Труба 39 может быть снабжена приспособлением для продольного смещения ее в сторону в целях обеспечения лучшего попадания в скважину.Для преодоления сопротивления струи фонтана стержень может принудительно надвигаться в скважину тросами 37, одетыми в блоки 38 или иным образом. Отводящая труба П соединена шарнирно с воронкой 19, которая может быть укладываема в имеющуюся в колпаке 1 выемку 23 путем продольного перемещения вместе с трубой 11.Предмет изобретения.1. Приспособление для тушения горящих нефтяных фонтанов и тому подобных пожаров, отличающееся применением колпака 1, надвигаемого на пламя, с последующим закрытием отверстия 2 крышкой 3 при одновременном отводе в сторону по трубе И горючего или продуктов горения.2, форма выполнения приспособления но п. 1, отличающаяся тем, что корпус колпака 1 сделан полым, имеющим одну или несколько камер 15, 16 и 18 для про. пускания через них охлаждающих жидкостей или газов, выпускаемых по одной трубе или нескольким трубам 7,8,9 и выходящих иэ камер через отверстия 20 и 21 внутрь и вокруг колпака 1 или отводимых в сторону через трубу 17.3. Видоизменение приспособления по пп.1 и 2, заключающееся в применении охлаждающей камеры 12, служащей для охлаждения выпускаемых из колпака в сторону по трубе П горячих веществ или продуктов горения.4. Видоизменение приспособления по п, 1, отличающееся тем, что отводящая труба П соединена шарнирно с воронкой 19, убираемой в имеющуюся в колпаке 1 выемку 23 путем продольного пе. ремещения вместе с трубой 11 (фиг 3).5. Форма выполнения приспособления по пп. 1 - 4, отличающаяся тем, что корпус колпака 1 представляет незамкнутую форму, имея выемку 30 (фиг. 5).б. Форма выполнения приспособления по пп.1 - 5, отличающаяся тем, что для закрывания выемки в корпусе колпака служат заслонки 31.7. Форма выполнения приспособления по пп. 1 - б, отличающаяся тем, что для закрывания выемок между отдельными частями колпака служат заслонки 31,8, Форма выполнения приспособления по пп. 1 - 7, отличающаяся тем, что труба П или 39, отводящая горючее, оканчивается заостренным концом 32, с целью закрывания скважины (фиг, б),
