Лямм1м«ммвв. ф. гросу, г. в. манзоруко, г. д. федоров, а. в. филоненко, и. м. кравец и ям. пустыльник
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 370160
Автор: Вител
Текст

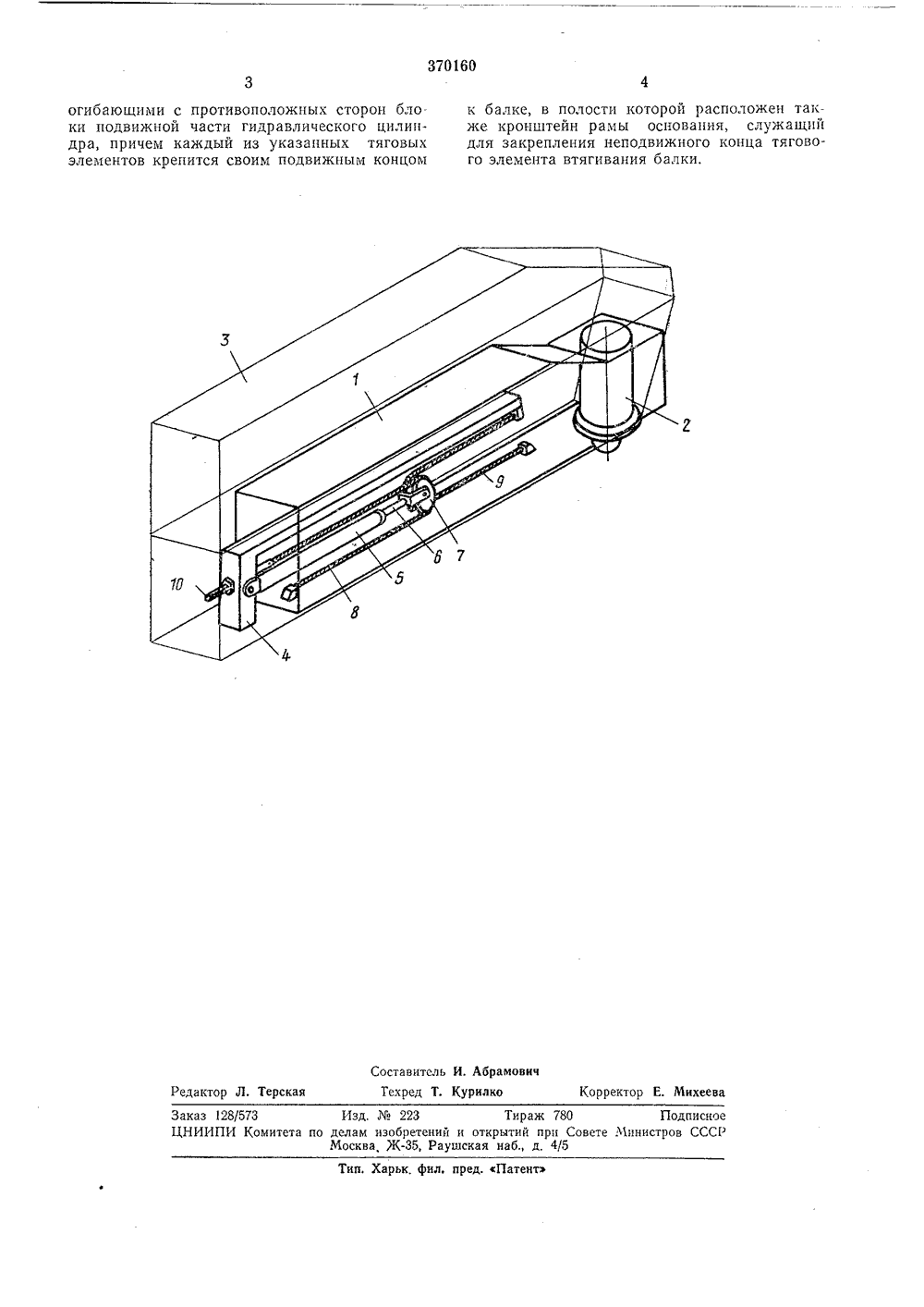

ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ 37 О 6 О Со 1 оз Советскик Социалистическик РеспубликИДЕТЕЛЬСТВУ АВТОРСКО идетсльства-1328099/27-11 т авт. авпсимо М; Кл. В 66 с 23/8 аявлено 12.7,1969присоединением явки-Комитет по делаю Г 1 риорите Опублико открцти ииистров изобретвииР при Совете ССАвторыизобрете оловное специальное конструкторское бютяжелых кранов аявитель оектированию УСТРОЙСТВО ДЛЯ ВЫДВИЖЕНИЯ БАЛКИ ВЫНОСНОЙ ОПОРЫ СТРЕЛОВОГО САМОХОДНОГО КРАНАдмет изобретения Изобретение относится к области подьемно-транспортного машиностроения, точнее, квыносным опорам, обеспечивающим устойчивость против опрокидывания стрелковых самоходных кранов.Известно устройство для выдвижения балок таких опор, содержащее размещенный Вполости балки и соединенный с ней своей подвижной частью гидравлический цилиндр,укрепленный на раме основания крана.В соответствии с изобретением, устройствовыполнено со связанными с рамой основаниягибкими тяговыми элементами выдвиженияи втягивания указанной балки, огибающимис противоположных сторон блоки подвижнойчасти гидравлического цилиндра, причемкаждый из указанных тяговых элементов крепится своим подвижным концом к балке, вполости которой расположен также кронштейн рамы основания, служащий для закрепления неподвижного конца тягового элемента втягивания балки,Такое выполнение устройства обеспечиваетуменьшение габаритных размеров гидравлического цилиндра за счет использования ка.натных систем для увеличения хода балки.На чертеже изображена схема устройствадля выдвижения балки выносной опоры.Коробчатая балка 1 несет на своем внешнем конце опорный домкрат 2 и перемещается по направляющим рамы 8 основания крана. На раме 8 монтирован Г-образный кронштейн 4, на стойке которого шарнирно укреплен корпус 6 гидравлического цилиндра, рас 5 положенного в полости балки 1. Шток 6 этого цилиндра несет блоки 7, огпбаемые с противоположных сторон канатами 8 и 9. Канат8, служащий для выдвижения балки 1, кре.пится сВОим 110 ДВижным концом к последней,О а неподвижным - к винтовой натяжке 10,предназначенной для выборки возможнойслабины канатной системы,При выдвижении штока 6 канат 8 выдвигает балку 1, а его реверсивное перемещениевызывает втягивание балки 1 в раму 8. О Устройство для выдвижения балки вьшос.ной опоры стрелового самоходного крана, содержащее размещенный в полости балки и соединенный с ней своей подвижной частью гидравлический цилиндр, укрепленный на ра ме основания крана, отличающееся тем, что,с целью уменьшения габаритных размеров гидравлического цилиндра и увеличения хода выдвижной балки, оно снабжено связанными с рамой основания тяговыми элементамн вы- О движения и втягивания указанной балки,370160 Составитсль И, Абрамови едактор Л, Терек хред Т. урил орректор Е. Михеева 223 Тираж 780 Подписноеретений и открытий при Совете Министров СССР. Патент огибающими с противоположных сторон бло ки подвижной части гидравлического цилиндра, причем каждый из указанных тяговых элементов крепится своим подвижным концом аз 128/573 Изд.ИИПИ Комитета по делам изо Москва, Жк балке, в полости которой расположен также кронштейн рамы основания, служащий для закрепления неподвижного конца тягового элемента втягивания балки.
СмотретьЗаявка
1328099
Головное специальное конструкторское бюро проектированию желых кранов
витель Ь
МПК / Метки
МПК: B66C 23/88
Метки: гросу, кравец, лямм1м«ммвв, манзоруко, пустыльник, федоров, филоненко, ям
Опубликовано: 01.01.1973
Код ссылки
