Приспособление против угона рельсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 35862
Автор: Судаев
Текст

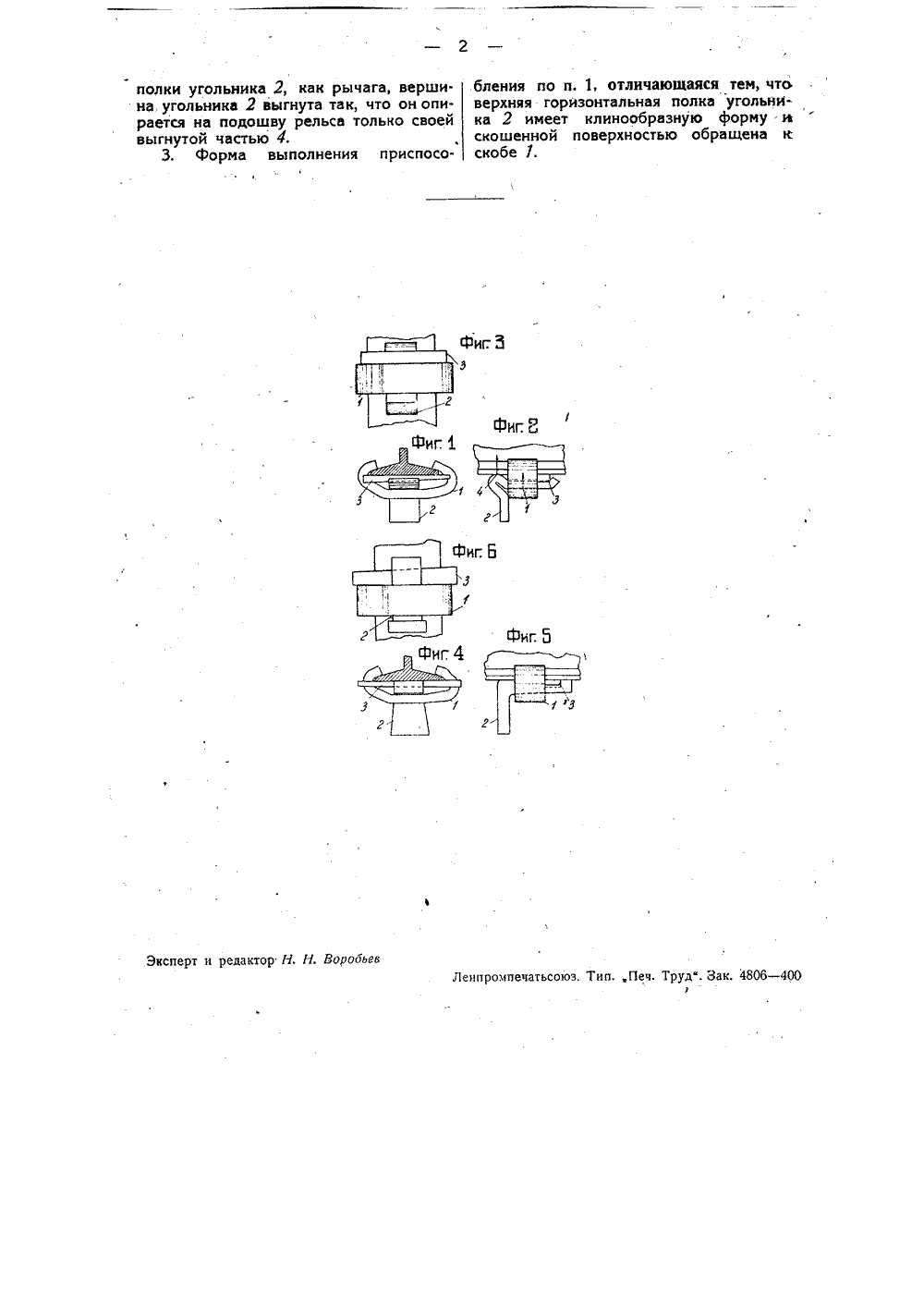

)М Зо 862 НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ приспособления против угона рельсов.К авторскому свидетельству А. И, Судаева, заявленному 7 февраля1933 года (сир, о перв,124513), с присоединением заявкиот того же числа (спр. о пер,123538).О выдаче авторского свидетельства опубликовано ЗО апреяя 1934 года. дмет изобретения 319) АВТОРСКОЕ СВИДЕТЕЛЬС Предлагаемое изобретение относится к группе клиновых противоугонных устройств, т.е. таких, которые закрепляются на подошве рельса посредством клиньев и могут сопротивляться угоняющему рельс усилию в обоих направлениях.На чертеже фиг. 1, 2, 3 изображают приспособление против угона рельсов (одноклиновый вариант) в трех проекциях; фиг. 4, 5, б - то же, двуклиновый вариант.Приспособление против угона рельсов состоит из трех деталей: скобы 1, охватывающей снизу подошву рельса, упорного угольника 2, расположенного между скобой и нижней поверхностью подошвы рельса и клина 3, для закрепления всего приспособления на подошве рельса, Горизонтальная полка угольника 2 (фиг. 1, 2, 3) опирается в подошву рельса только своей выгнутой частью 4. Клин 3, расположенный поперек рельса, при заклинивании прилегает верхней гранью к подошве рельса, а нижней наклонной гранью отжимает выходящий из скобы 1 конец горизонтальной полки угольника 2 (фиг. 2).Под действием усилия клина 3 на конец полки последняя, опираясь среди. ною на скобу 1, а изгибом 4 - на подошву рельса, работает как рычаг второго рода, чем и достигается, по мнению заявителя. надежное закрепление приспособления,В варианте приспособления против угона рельсов, изображенном на фиг.4 - б, отличительной особенностью является то, что верхняя горизонтальная полка угольника 2 имеет клинообразную форму и скошенной поверхностью обращена к скобе . Закрепление приспособления на подошве рельсы, так же как и в первом варианте, осуществлено при помощи клина 3, причем последний при заклинивании не только отжимает вниз горизонтальную полку угольника 2, но также отжимает в сторону и скобу 1,1. Приспособление против угона рельсов, состоящее из скобы, охватывающей подошву рельса, и упирающегося в шпалу угольника, закрепляемого посредством клина, отличающееся тем, что клин 3, предназначенный для затягивания скобы 1 на подошве рельса, расположен поперек рельса между его подошвой и выступа. ющей наружу скобы 1 горизонтальной полкой угольника 2.2. форма выполнения приспособления по и, 1, отличающаяся тем, что для натяжения скобы 1 посредством воздействия на последнюю горизонтальнойФиг: г полки угольника 2, как рычага, верши. на, угольника 2 выгнута так, что он опирается на подошву рельса только своей выгнутой частью 4,3, форма выполнения приспосоксперт и редактор Н. Н. Воробьев бления по п. 1, отличаюшаяся тем, что верхняя горизонтальная полка угольника 2 имеет клинообразную форму и скошенной поверхностью обращена к скобе 1. еипрояпечатьсоюз. Тип. Печ, Труд". Зак. 4806 - 400
СмотретьЗаявка
121513, 07.02.1933
Судаев А. И
МПК / Метки
МПК: E01B 13/02
Опубликовано: 30.04.1934
Код ссылки
