Способ грязеотталкивающей отделки текстильного целлюлозосодержащего материала

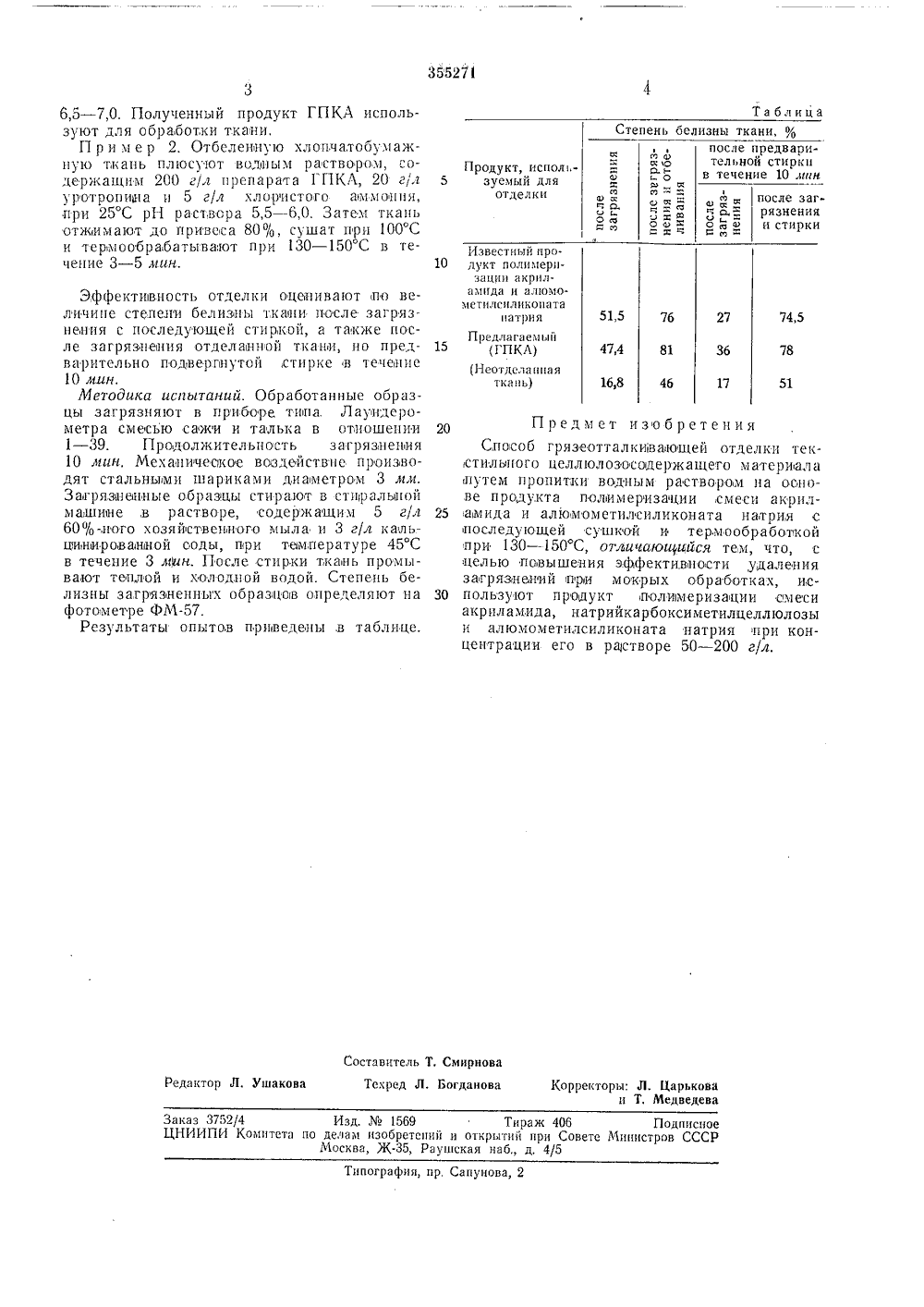

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соез Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 18. т 11.1970 ( 1458059,23-5) М, Кл. О 06 тп 15.36 с присоединением заявкиПриоритет Комитез по полам изооретвйий и открытий при Совете Министров СССРДата опубликования описания 4,Х 1.1972явите ПОСОБ ГРЯЗЕОТТАЛКИВАЮЩЕЙ ОТДЕЛКИ ТЕКСТИЛЬНОГО ЦЕЛЛ 1 ОЛОЗОСОДЕРЖАЩЕГО МАТЕРИАЛА15 ффек- крых Изобретение относится к текстильному отделочному производству, а именно: к технологии грязеотталквающей отделки целлолозосодержащих материалов.Известен способ грязеотталкиваощей отделки текстильного целлюлозосодер)кащего материала путем пропитки водным раствором на основе продукта лолимеризации ссои акриламида г алозовети.спликопата натрия с последуощет сушкой и термообработкой при 130 - 150 С, Одпако, в результате Окрых обработок за рязненпои ткани, деланной согласно известному способу, не достигают эффективного удаления зятрязпений.Цель изобретения - повышение э тивности удаления загрязнений при ото обработках.Эта цель достигается за счет того, что использую г,продукт полпмеризацпи смеси акрилампда, атриЙкарбксиметилцеллюлозы и алюмометтлсликонята натрия при концезтрац) его в растворе 50200 гл.Отделке подвергают текстильный материал, например т:капи или,изделия пз них, пз целлюлозного волокна илп из смеси целлюлозного волокна с хиичсскизп,волокнами, особенно изделия, подвергающиеся частым стиркам: простынное полотно, скатерти, ру,баш,ки и т, д. Отделку материала осуществляют следуощим образом.Материал пропитьовают водным раствором, содержащим от 50 до 200 г/л продукта полимеризации смеси акриламида, натрийкарбоксиметилцеллюлозы и ал)омозетилсиликоиата натрия (продукт ГПКА). С целью повыпения устойчивости отделкп к мокрым обработкам, в раствОр мо)кно дополнительно вводить формальдегпл плп доно р ы ф О р з ал ьдегидя, н ап р и ъ е р у р От 1) О и пн, гликазин, метазин в качестве сшнвяоцего агента и катализаторы отвержденпя. Далее материал отжимают до привеса 80%, сушат и термообрабатывают при 130 - 150 С в течение 3 - 5 лаан. Пу и м ер 1, Готовят водный раствор, содержащпй 10% натрпйкарбокспметплцеллюлозы и 2000 ялю)сметлспликоната натрия. В 94 г раствора вводят 0,1%,персульфата аммонпя От веса реакционной массы и выдерживают при рН 8,5 - 9,0 и температуре 50 - 80 С в течение 20 лтан. Зятев к реакцонной Массе добавляот 6) г акрплампда, 0,084 г персульфата язмони) и 0,026 г гидросульфитя натрия и выдержпваот при рП 8,5 - 9 и температуре 40 - 50 С в теченпе 2 час. По окончании реакции зассу нейтрализуют 30% -,ной уксусной кислотой до рН355271 Таблица Степень белизны ткани, % после предварительной стирки в течение 10 мпн 1и о х щ ао ) х и х охх сох ох х х Ф х И Э ха ц оа л Продукт используемый для отделкиАпосле загрязнеиия и стирки Известный про. дукт полнмернзацип акриламида и алгомомстнлсилнконатанатрия ПредлагаемынЗаказ 3752/4 Изд.1569 Тираж 406 Подписное ЦНИИПИ Комитета по делам изобретсннй и открытий при Совете Министров СССР Москва, Ж.35, Раушская наб., д, 4/5 Типография, пр, Сапунова, 2 6,5 - 7,0. Полученный продукт ГПКЛ используют для обработки ткани.При мер 2. Отбеленную хлопчатобумажную ткань плюсуют водным раствором, содергкащим 200 е/,г препарата ГПКА, 20 г/л 5 уротропигга и 5 г/л хлористого аммония, при 25 С рН раствора 5,5 - 6,0, Затем ткань отжимают до привсса 80%, сушат при 100 С и термообрабатывают при 130 - 150 С в течение 3 - 5 мин. 10 Эффективность отделки оцег 1 ивают по величине степели белизны ткани после загрязнения с последующей стиркой, а также после загрязнения отделаиной ткани, но пред варитсльно подвергйутой,стирке в течй 1 гис 10 мин.Методика исггытаний, Обработанные образцы загрязняют в приборе типа, Лаундерометра смесью сажи и талька в отношении 20 1 - 39. Продолжительность загрязпегвия 10 мин, Механическое воздействгие производят стальньвми шариками днаметром 3 мм, Загрязнеягные образцы стирают в стиралыной машиаге,в растворе, содержащим 5 г/л 25 60%-,ного хозяйственвого мыла и 3 г/л ка 1 льц 1 инированной соды, при температуре 45 С в течение 3 лггн. После стирки ткань промывают теплой и холодгной водой. Степень белизны загрязненпьгх образпгов определяют на 30 фотометре ФМ.Результаты опытов пргвведены в таблице. Предмет изобретенияСпособ грязеотталкивающей отделки текстильного целлюлозосодержащето материала путем пропитки водным раствором на основе продукта полимеризации смеси акриламида и алюмометилсиликоната натрия с последующей сушкой и терм ообрабопкой при 130 - 150 С, отличающиася тем, что, с целью повышения эффективности удаления загрязнелий прои мокрых обработках, используют продукт полимеризации смеси акриламида, натрийкарбоксивгетилцеллюлозы и алюмометилсиликоната натрия при концентрации его в ра)створе 50 - 200 г/л.
