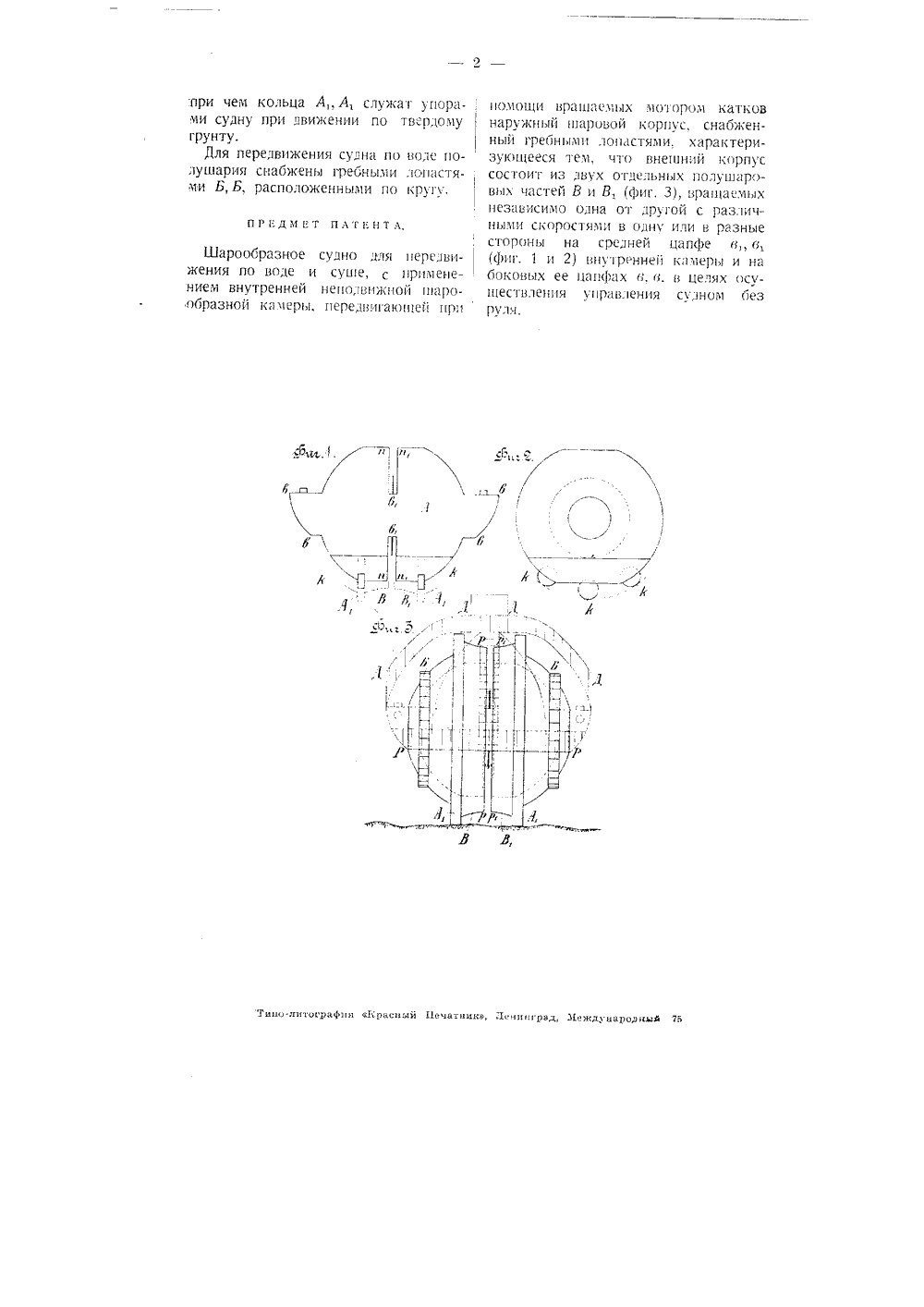

Шарообразное судно для передвижения по воде и суше

Номер патента: 473640

Опубликовано: 15.06.1975

Автор: Зиневич

МПК: B63C 3/10

Метки: бездорожью, воду, воды, подъема, спуска, судна, транспортировки

...рамам звеньев через выдвижные штанги 9 шарнирно укреплены ящики 10 плавучести, ВЫПОЛНЕННЫЕ В ВИДЕ ВОЗДУШНЫХ КОЛОКОЛОВ И обвспечцваюшце вместе с плавучестгяо кильблочнэй рамы и пнввмоколес удержание звеньев на плаву с необходимой глубиной вэлы нал кильблоками.Рсгулцрованце глубины погружения кильблоков достигается выполнением в дцищевых ,стенка яшцков 10 плавучести отверстий лля свэбддндго поступления и слива воды и ус.тацэвкой на верхних стенках кранов 11, регулпруощих количество воздуха в ящиках "цл авучестц.Шарнирное прикрепление ящиков 10 пла,вучести через выдвижные штанги 9 позволяет обслужить суда различной ширины.На ящиках плавучести установлены также выдвижные стойки 12, служащие для лучшей ориентировки при заволке судна...

Номер патента: 5488

Опубликовано: 31.05.1928

Автор: Михаэлис

МПК: G01C 13/00

Метки: воды, глубины, движущегося, килем, судна

...течет к тремдругим контактам (к левому Т и к двум другим, непоказанным на чертеже), подводящим его к трем парам электромагнитов 3, которые своими индуктированными магнитными потоками притягивают к себе три якоря У, прижимаемые в состоянии покоя пружинами Ф в гнезда Ю, расположенные по линиям трех образующих внутренней поверхности чугунного колпака (под углом 120" одна к другой). После того, как якоря прижмутся к электромагнитам, стопоры поршня Х выйдут из своих гнезд Ю, и поршень, находясь по кольцевой внешней поверхности О под давлением воды снизу, начнет подниматься до тех пор, пока давление на него и на диафрагму снаружи (воды) и из нутра ( сжимаемого воздуха ) не уравновесятся и, в связи с этим, диафрагма не примет вновь...

Номер патента: 10969

Опубликовано: 30.09.1929

Автор: Гасс

МПК: B63H 5/16

Метки: винту, воды, гребному, направления, поступающей, судна

...лопаток 3 и 4, составляющих одно целое с винтовым штевнем 1 или прикрепленных к нему и расположенных одна над втулкой, а другая под втулкой гребного винта, при чем каждая из лопаток выходит за пределы диаметра последнего; средние линии разрезов лопаток по ватерлиниям выступают из средней плоскости судна в направлении, противоположном направлению вращения винта, но не выходят за пределы корпуса судна,Для той же цели направления воды к гребному винту может служить примыкающая к винтовому штевню 8 (фиг, 3 - 5), имеющему направляющие части 7, задняя часть корпусасудна 5, выступающая из средней плоскости последнего и снабженная направляющими поверхностями 6.В целях сообщения напорной стороны направляющих частей 7 штевня (фиг. 6) с...

Номер патента: 47562

Опубликовано: 30.06.1936

Автор: Павленко

МПК: B63H 19/02

Метки: волнении, использования, качки, передвижения, судна

...вследствие поступательного движения была бы К Наличие качки дает поперечную составляющую, переменную по величине и направлению, мгновенное значение которой О. Результирующая мгновенная относительная скорость получается геометрическим сложением и будет С. Если бы пружина отсутствовала, плавник, подобно флюгеру, стремился бы перейти из положения А в положение С по направлению результирующей скорости. Противодействие пружины проявляется в том; что плав. ник не дойдет до этого положения, а остановится в положении В, составляющем с первым некоторый угол а. В силу несимметричности обтекания гидродинамическое воздействие на плавник проявится в форме силы Р, которая при хорошем профиле плавника и при достаточной величине размаха будет...

Номер патента: 24724

Опубликовано: 31.12.1931

Автор: Купцов

МПК: B63H 11/02

Метки: передвижения, судна

...в движение судно, ки будет продвигат служит для управл вдоль жолоба. С целью замены обычно применяе:мой подачи электрической энергии гидравлическою, в предлагаемом устройстве для передвижения судна таковое осуществляется реактивным действием воды, вытекающей из нижнего, конца сифонной трубки, которая жестко скреплена с судном, а верхним концом погружена в воду в открытом сверху жолобе, расположенном вдоль реки.На чертеже фиг, 1 изображает схе.матический вид сбоку устройства для передвижения судна; фиг. 2 - поперечный разрез егоНа судне 4 жестко укреплена сифонная трубка 2, верхний конец которой погружен в открытый сверху и напол,ненный водою жолоб 1, установленный на берегу вдоль реки и подача воды а который осуществляется...
