Формирователь положительных импульсов по фронту и спаду входного сигнала

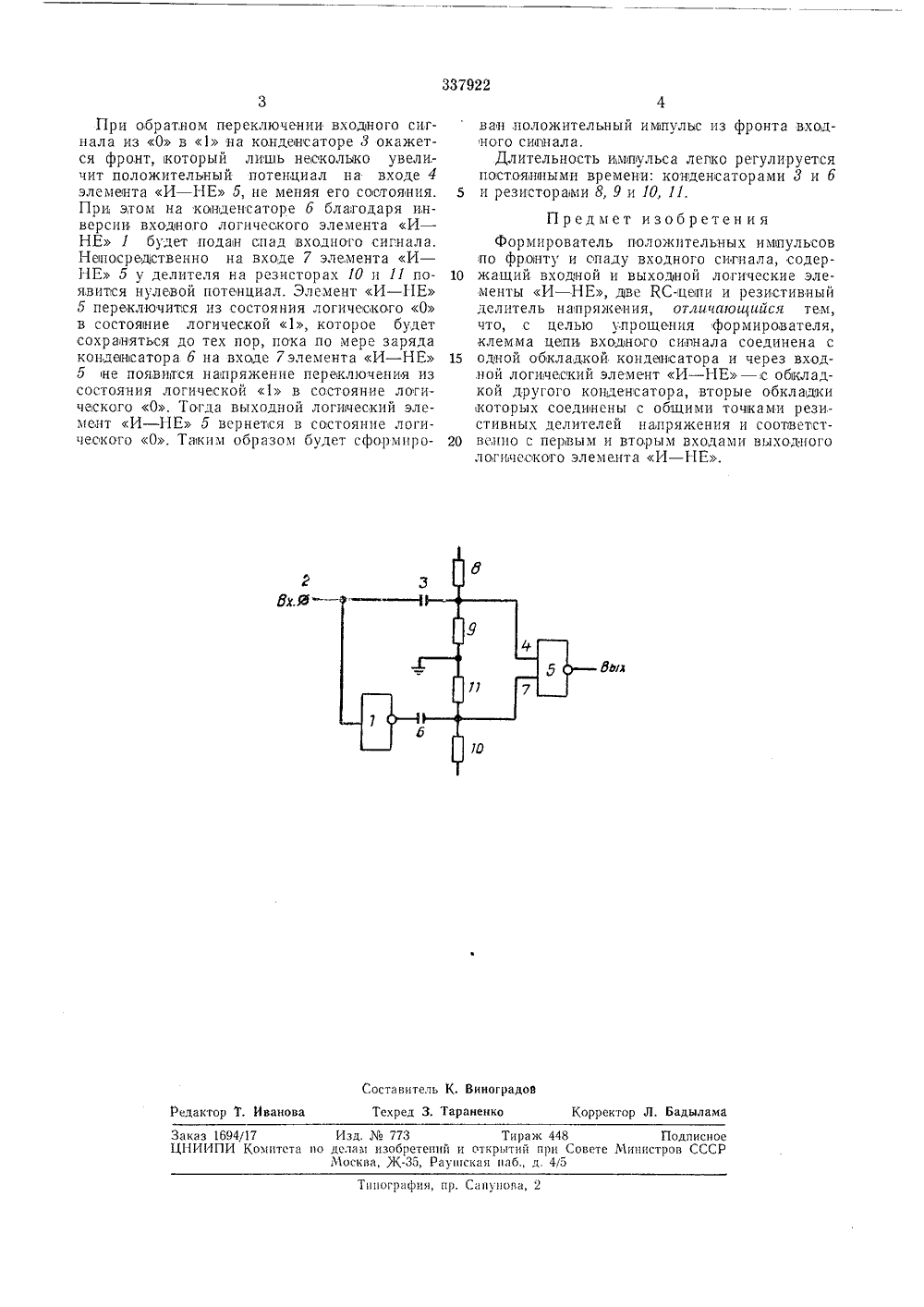

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соаетоких Социалистических РеслубликЗависимое от авт. свидетельстваЗаявлено 21.Х,1970 ( 1486509/26-9)с присоединением заявкиПриоритет 1. Кл. Н 031 с 5 Комитет ло делам изобретений и открытий лри Совете Министров СССРУДК 681,326.35(088.8 1972, Бюллетень15 бликовано ата опубликования описания 9,И.197 Авторыизобретеи М. Долкарт, Г, Х. Новик, М, М. Каневский, Н, А. Сави В. Н. Степанов и С. Ф. Рединавитель РМИРОВАТЕЛПО ФРОНТУ ПОЛОЖИТЕЛЬНЫХ ИМПУЛЬСОСПАДУ ВХОДНО ГО СИ ГНАЛА 10 О Изобретение может быть использовано при, проектировании устройств автоматики, а также вычислительных и управляющих систем,Известные формирователи импульсов по фронту и спаду входного сигнала, построенные на логических элементах, сложены, содержат большое количество элементов.Для упрощения предлагаемого формирователя клемма цепи входного сигнала соединесча с одной обкладкой конденсатора и через входной логический элемент И - НЕ - с обкладкой другого конденсатора, вторые обкладки которых соединены с общими, точ 1 катки резистивных делителей напряжения и соответственно с первым и вторым входами выходного логического элехтента И - НЕ.На чертеже приведена схема предлагаемого устройства.Устройство содержит входной логический элемент И - НЕ 1, который подключен к клемме 2 входного сигнала и через конденсатор 3 связан с входом 4 выходного логическото элемента И - НЕ 5.Выход элемента И - НЕ 1 через конденсатор б соединен со вторым входом 7 элемента И - НЕ 5,Делители на резисторах 8, 9 и 10, 11 обеспечивают на входах элемента И - НЕ 5 подачу запирающих напряжений логической 1 на входы в стационарнохт состоянии при отс тствни ходного сигналов и соответственноо наличие на выходе выходного логического элемента И - НЕ 5 уровня лопсческого О.При переключении входного сигнала, например из 1 в О, на конденсаторе 3 бу. дет спад входного сигнала, а на конденсаторе б благодаря ихсверспи через элемент И - НЕ 1 - соответспвенпо фронт входного сигнала. Фронт через конденсатор б несколько увеличит положительное смещение на входе у резисторон 10 и 11, что не меняет, состояния элемента И - НЕ 5, а спад через конденсатор 3 создает на входе резисторов 8 и 9 отрицательный (счулевой) потенциал, который будет по мере заряда кондеоссатора 3 постепенно увеличйваться.Появление нулевого потенцпала на одном из входов выходного логического элемента И - НЕ 5 обусловливает появление па его выходе высокого уровня логической 1, этот уровень будет сохраняться до тех пор, пока заряд конденсатора 3 не обусловит появление на,в.соде у делителя на резисторах 8 и 9 напряжения переключения из состояния логпческой 1 в состояние логического О. Г 1 ри этом элемент И - НЕ 5 вернется в состояние логического О. Таким образом бу. дет сформирован положительный импульс из спада входного сипнала,337922 Составитель К. Виноградов Корректор Л, Бадылама Редактор Т. Иванова Текред 3, Тараненко Заказ 1894/17 Изд.773 Тирах( 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, К, Рауьпская наб., д. 45 Тппос 1)афин, пр. Сапнова, 2 При обратном переключении входного сигнала из О в 1:на конденсаторе 8 окажется фронт, который лишь несколько увели; чит положительный потенциал на входе 4 элемента И - НЕ 5, не меняя его состояния. При этом на конденсаторе 6 блатодаря инверсии входного логического элемента И - НЕ 1 будет подаи спад входного сигнала. Непосредственно на входе 7 элемента И - НЕ 5 у делителя на резисторах 10 и П появится нулевой потенциал, Элемент И - НЕ 5 переключится из состояния логического О в состояние логической 1, которое будет сохраняться до тех пор, пока по мере заряда кондонсатора б на входе 7 элемента И - НЕ 5 не появится напряжение перезаключения из состояния логической 1 в состояние лотического О, Тогда выходной логический элемент И - НЕ 5 всрнется в состояние логическото О. Танским образом будет сформирован положительный импульс из фронта входного сигнала.Длительность ицпульса лепко регулируетсяпостояиными времени: конденсаторами 3 и б 5 и резисторами 8, 9 и 10, 11. Предмет изобретен и яФормирователь положительных импульсовпо фронту и спаду входного сигнала, содер жащий входной и выходной логические элементы И - НЕ, две КСсцепи и резистивный делитель напряжения, отличающийся тем, что, с целью упрощения формирователя, клемма цепи входного сипнала соединена с 15 одной обкладкой кондансатора и через вход,ной логический элемент И - НЕ с обкладкой другого конденсатора, вторые обкладки которых соединены с общими точечками резистивных делителей напряжения и соовветст велпо с перовым и вторым входами выходногологичсското элемента И - НЕ.
