Среда для силицирования молибдена и его сплавов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

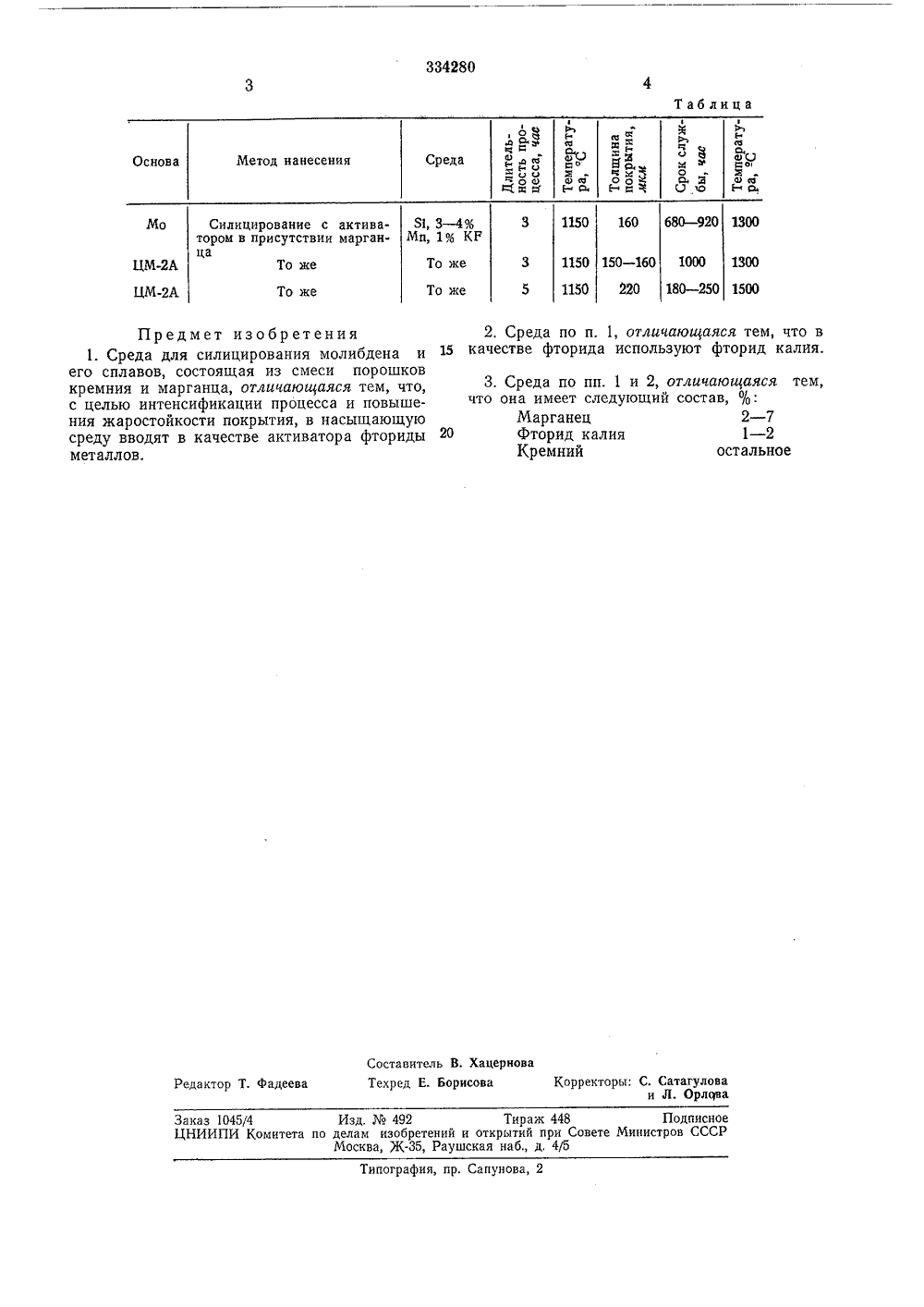

О П И С А Н И Е 334280ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 26,Х.1970 ( 1482254/22-1) М. Кл. С 23 с 9/04 исоединением заявкиКомитет по деламвбретеииЯ и открытиЯри Совете МиииотровСССР риоритет 21,785,53 (088,8) публиковано 30,11,1972, Бюллетень12ата опубликования описания 27.1 Ъ.1972 АвторыизобретенЗаявитель мтуи,";,: В. Бялобжеский, М. С, Цирли на Трудового титут физической сного Знамени АН СССРЕ Я СИЛИЦИ НИЯ МО ЕНА И ЕГО СПЛАВО стиц 20 - 50 мкм. Процесс печи, наполненной гелием 1100 в 12 С. В качестве кон зуют тигли, выполненные изПолученные таким образо стоят из тетрагонального М гексагональной фазы, а такж личеств МпвЯз или Мпйг. существляют в (аргоном), при тейнеров испольокиси алюминия.покрытия соотг с примесью е небольших кохимико- силицимолибц. Обра- ксимальвых изоздуха). окрытие его дейцироварытий в иватора уществляют в шков кремния остальное ов используют размером чаИзобретение относится к областитермической обработки, в частностированию молибдена и его сплавов.Известна среда для силицированиядена, содержащая кремний и марганеботка в такой среде обеспечивает маную температуру службы молибденоделий 1150 С (1000 час в атмосфере вПри более высоких температурах пне защищает молибден от разрушающствия окислительной среды.Для интенсификации процесса силнния и повышения жаростойкости покпредлагаемую среду в качестве актвводят фториды металлов.Процесс силицирования оссреде, состоящей из смеси порамарганца и фторидов металлов.Смесь имеет следующий состав, %:Марганец 2 -Фторид калия 1 -КремнийВ качестве исходных продуктпорошки указанных веществ с 10 П р и м е р. Образцы молибдена и сплаваЦМ - 2 А, имеющие форму шайб диаметром8 - 10 мм и высотой 4 - 5 мм, помещают всреду, содержащую, кроме кремния, 3,5%марганца и 1% безводного фтористого калия.15 Корундовые тигли конусообразной формы,заполненные шихтой с образцами, притираютодин к другому и помещают в кварцевуютрубку, продуваемую чистым гелием. Трубкус тиглями нагревают в трубчатой печи сопро 20 тивления. Процесс ведут при 1150 С в течение3 час.Полученные образцы с покрытиями былииспытаны на жаростойкость. Результаты испытаний приведены в таблице,,Ьфц Ио д в"оцо ож лщ ФйкыМНр,Метод нанесения Среда Основа Я 3 - 4 о 4Мп, 1% КР 1150 Мо 680 в 9 1300 Силицирование с активатором в присутствии марганцаТо же 160 150 в 1 1300 То же То же 1150 ЦМА ЦМА 220 1150 180 в 2 То же 2. Среда по п. 1, отличающаяся тем, что в15 качестве фторида используют фторид калия,3. Среда по пп. 1 и 2, отличающаяся тем,что она имеет следующий состав, %: Марганец 2 - 7 20 Фторид калия 1 - 2 Кремний остальноеСоставитель В. ХацерноваТехред Е. Борисова Корректоры: С. Сатагуловаи Л, Орлс 1 ва Редактор Т, Фадеева Заказ 1045/4 Изд.492 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4(5 Типография, пр. Сапунова, 2 Предмет изобретения1. Среда для силицирования молибдена и его сплавов, состоящая из смеси порошков кремния и марганца, отличающаяся тем, что, с целью интенсификации процесса и повышения жаростойкости покрытия, в насыщающую среду вводят в качестве активатора фториды металлов. 1 фмЭ Ф
СмотретьЗаявка
1482254
А. В. лобжеский, М. С. Цирлин, Б. И. Красилов, Ордена Трудового Красного Знамени Институт физической химии
МПК / Метки
МПК: C23C 10/44
Метки: молибдена, силицирования, сплавов, среда
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-334280-sreda-dlya-silicirovaniya-molibdena-i-ego-splavov.html" target="_blank" rel="follow" title="База патентов СССР">Среда для силицирования молибдена и его сплавов</a>
Способ силицирования изделий из сплавов на основе титана
Номер патента: 1262983
Опубликовано: 27.06.1999
Авторы: Антонов, Манухина, Озеряная, Шаманова, Шардакова
МПК: C23C 10/22, C23C 28/00
Метки: основе, силицирования, сплавов, титана
Способ силицирования изделий из сплавов на основе титана, включающий диффузионное насыщение в нагретом расплаве, содержащем соединение кремния и хлористый натрий, отличающийся тем, что, с целью интенсификации процесса силицирования, диффузионное насыщение проводят путем электролиза в течение 1,5 - 2,5 ч, используя в качестве анода обрабатываемые изделия, при плотности тока 1,2 - 5,0 мА/см2, в нагретом до 700 - 770oC расплаве, дополнительно содержащем хлористый калий и гидроксид натрия, а в качестве соединения кремния - двуокись кремния при следующем соотношении компонентов, мас.%:Хлористый калий - 50,8 - 53,5Хлористый натрий - 40,1 - 42,1Гидроксид...
Способ количественного определения кремния и германия в их сплаве
Номер патента: 305368
Опубликовано: 01.01.1971
Авторы: Кучер, Лалыкина, Лебедев, Овчинников, Соколова
МПК: G01N 24/08
Метки: германия, количественного, кремния, сплаве
...Сх/е/о/ = 100 /о - Сьи + СОе 1 (З)Анализ характеризуется наибольшей точностью, если добавлять к сплаву кремний в весовом соотношении 2: 1 при содержании германия в сплаве Сс,) 70/о, и германий в том же соотношении для сплавов с Сас(70%.Измерения ЯМР проводят при - 52 С, Измеряют отношение амплитуд (5) линий поглащения Р от фторидов кремния и германия. По измеренным отношениям в растворе чистого сплава и сплава с добавкой германия (или креыии 11) 11 по калиброво 1 ной кр 11 вой,ПОСтрОЕННОй В КООрдИНатаХ 5 эт (Ся 1/Ссе)эт вычисляют абсолютное содержание кремния, германия и примесей, используя соотношения (1), (2), (3).5Предмет изобретенияСпособ количественного определения кремния и германия в их сплаве по отношению амплитуд сигналов...
Способ определения гидродинамических характеристик потока сплошной среды
Номер патента: 454480
Опубликовано: 25.12.1974
МПК: G01P 5/14
Метки: гидродинамических, потока, сплошной, среды, характеристик
...трубку в виде полого цилиндра с щелью вдоль критической его образующей и заданной шириной таким образом, чтобы дренированный по критической линии участок щели своими крайними точками последовательно проходил всю заданнуюсовокупность точек на кривой распределенияскоростей, т. е. перпендикулярно к осц потока.5 Отбор полных давлений производится с обоих концов пневмометрической трубки, Прцэтом могут возникнуть следующие наиболеехарактерные ситуации.Рабочий участок критической линии в пото 10 ке ограничен интервалом: У;=О, У;(У слу- чай а и Ь. С левого конца пневмометрическойтрубки непосредственно измеряют интегральные значения полного давления,Случаи а и Ь: слева - интегральное значе 15 ние давления на длине рабочего участкатрубки; справа...
Среда для ультразвуковой обработки деталей из меди и ее сплавов
Номер патента: 464343
Опубликовано: 25.03.1975
МПК: B08B 3/10
Метки: меди, сплавов, среда, ультразвуковой
...калиевый (технический) 0,25 -ВодаьПри обрве л к рых марок и ачественной ие Й ОБРАБОТКИ ДЕТАЛЕЙПЛАВОВ ления меди, цинка или олова, входящих в состав латуней или бронз. В результате на поверхности деталей после обработки появляются точки вытравливания цинка или меди, что приводит к снижению класса чистоты поверхности. Кроме того, время обработки в известной среде составляет до 20 мин.Предлагаемый способ позволяет сохранить класс чистоты поверхности деталей и сократить время обработки. Для этого детали из меди и ее сплавов обрабатывают в среде следующего состава, вес. %;Хромовый ангидрид 18 - 20Кислота сернаяКислота ортофосфорная В зависимости от величины заусда разбавляется водой в соотношендо 1: 8. Среда составлена так,...
Среда для ультразвуковой обработки деталей из меди и ее сплавов
Номер патента: 998074
Опубликовано: 23.02.1983
МПК: B23P 1/00
Метки: меди, сплавов, среда, ультразвуковой
...установке УКСП под избыточ998074 Формула изобретения 3-4 5-10Остальное Составитель И,ПроскуряковаТехред М. Тепер Корректор Е.Рошко Редактор И.Николайчук Тираж 1104 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Заказ 1023/23 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 ным давлением 4 атм в известном растворе и предлагаемом растворе при20-40 С.П р и м е р 1. Латуниые детали сзаусенцами среднего размера 68 мкмобрабатывались в известном растворе,состоящем из 100 г/л хромового ангидрида, 30 г/л серной кислоты и 40 г/лортофосфорной кислоты в течение10 мин. После обработки получиласьматовая поверхность золотистого цвета 10при 24-кратном увеличении под...
Предыдущий патент: Автооператор для линий горячих покрытий; есоюзнаягспн04хш еск виблиотекд
Следующий патент: Способ струйного травления
Случайный патент: Устройство для ликвидационного тампонирования скважин
