Устройство для прочностных испытаний дискови роторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 315087
Автор: Сергеев
Текст

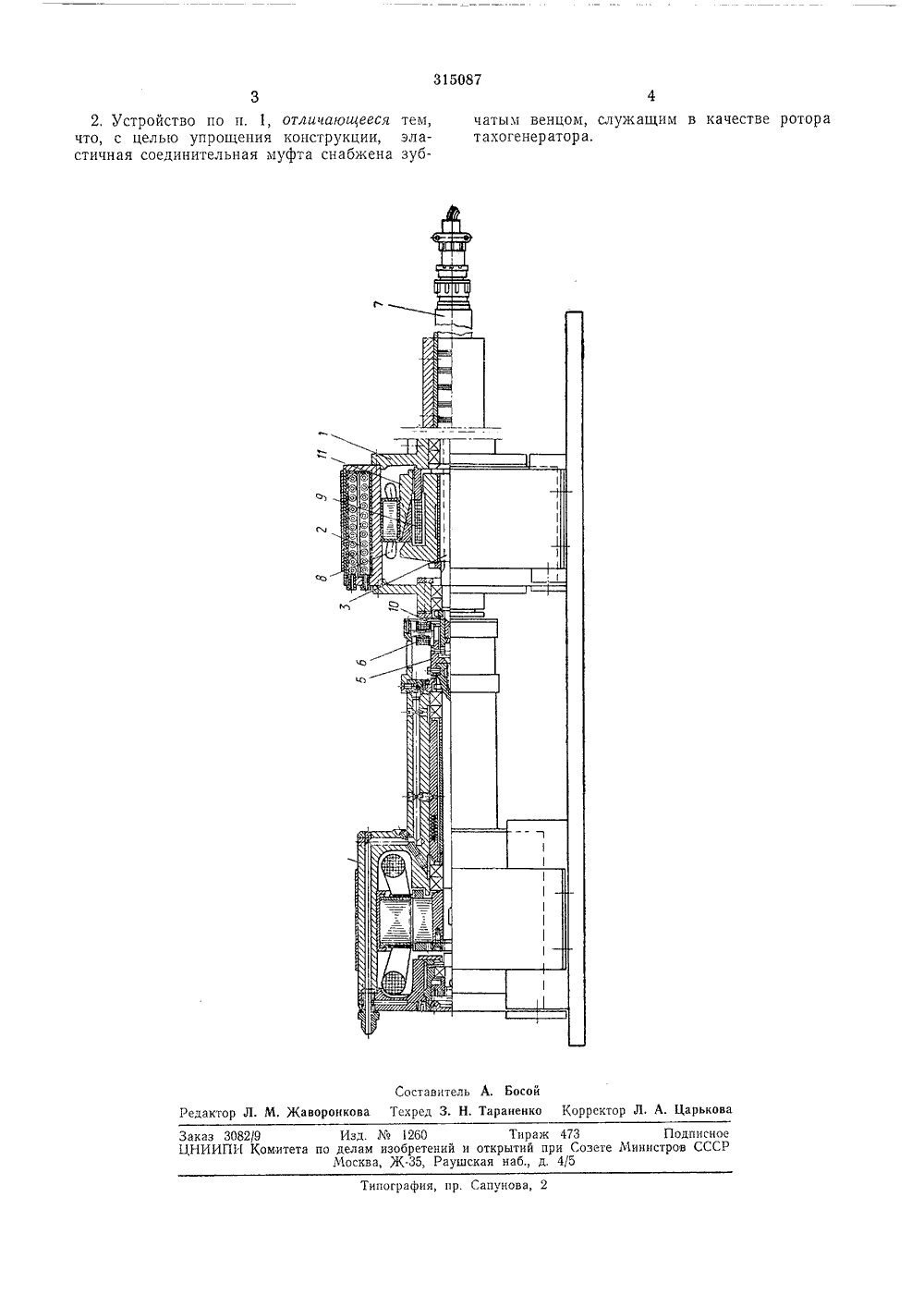

ЗИ 087 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ Соав Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 19.Ч.1969 (Лъ 1350558/25-28) МП 6 01 п 30 присоединением явк иоритет Комитет по делам изобретений и открыти при Совете Министров СССРУДК 531.782(088 8) 1971, Бюллетень2 публиковано 21,1 та опубликования описания 2,Х 1.197 Авторизобретения Н. К, Сергее Заявите УСТРОЙСТВО ДЛЯ ПРОЧНОСТНЫХ ИСПЫТАНИЙ ДИСКО И РОТОРОВзмерийствамротолект они дмет изобре стройство для прочности в и роторов, содержащее с нагревателем и прив дной двигатель, эластич ю муфту, тахогенерато тличаютчееся тем, что, с испытаний в магнитном г электромагнитной систем тора и индуктора, закре згонной камеры. гх испы ганпи разгонную каодным валом, ную соединир и токосъемцелью провеоле, оно снабой, состоящей пленных внутиско к.еру приво тельну ник, о дения жено из ста ри ра Изобретение относится к области ительной техники, а именно к устродля прочностных испытаний дисков иров, и может быть использовано в э р промышленности. 5Известно устройство для прочностных испытаний дисков и роторов, содержащее разгонную камеру с нагревателем и приводным валом, приводной двигатель, эластичную соединительную муфту, тахогенератор и токо съемник. Однако это устройство нельзя использовать для проведения испытаний в магнитном поле.В предлагаемом устройстве этот недостаток устранен тем, что оно снабжено электро магнитной системой, состоящей из статора и индуктора, закрепленных внутри разгонной камеры.Для упрощения конструкции устройства эластичная соединительная муфта может 20 быть снабжена зубчатым венцом, служащим ротором тахогенератора.На чертеже изображено описываемое устройство с частичным разрезом.Устройство для прочностных испытаний со держит разгонную камеру 1 с нагревателем 2 и приводным валом 3, приводной двигатель 4, эластичную соединительную муфту 5. тахогенератор 6 и токосъемник 7. Внутри камеры имеется электромагнитная система, со стоящая из статора 8 и индуктора 9. Муфта снабжена зубчатым венцом 10, служащим ротором тахогенератора (тахометра),Устройство работает следующим образом. Испытуемому ротору 11 от приводного двигателя через вал 3 сообщают необходимую скорость вращения. При этом с помощью нагревателя и электромагнитной системы создают в камере необходимые температуру и магнитное поле. Измерение величин напряжений и деформаций, возникающих в разлппных частях вращающегося ротора, производят с помощью приклеиваемых тензодатчиков сопротивления. Электрические сигналы с последних передаются на регистрирующие приборы( не показаны) через токосъемппк.315087 актор Л, М, Жаворонко Заказ 3082/9 Изд.1260 Тираж 473 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Созете Министров ССС Москва, Ж.35, Раушская наб., д. 4/5ипография, пр. Сапунова 2. Устройство по п. 1, отличающееся тем, что, с целью упрощения конструкции, эластичная соединительная муфта снабжена зубСоставитель ехред 3. Н чатым венцом, служащим в качестве роторатахогенератора,А. Босойараненко Корректор Л. А. Царькова
СмотретьЗаявка
1350558
Н. К. Сергеев
МПК / Метки
МПК: G01N 3/02
Метки: дискови, испытаний, прочностных, роторов
Опубликовано: 01.01.1971
Код ссылки
