Устройство для определения взаимного пространственного положения осей голеностопного и коленного суставов

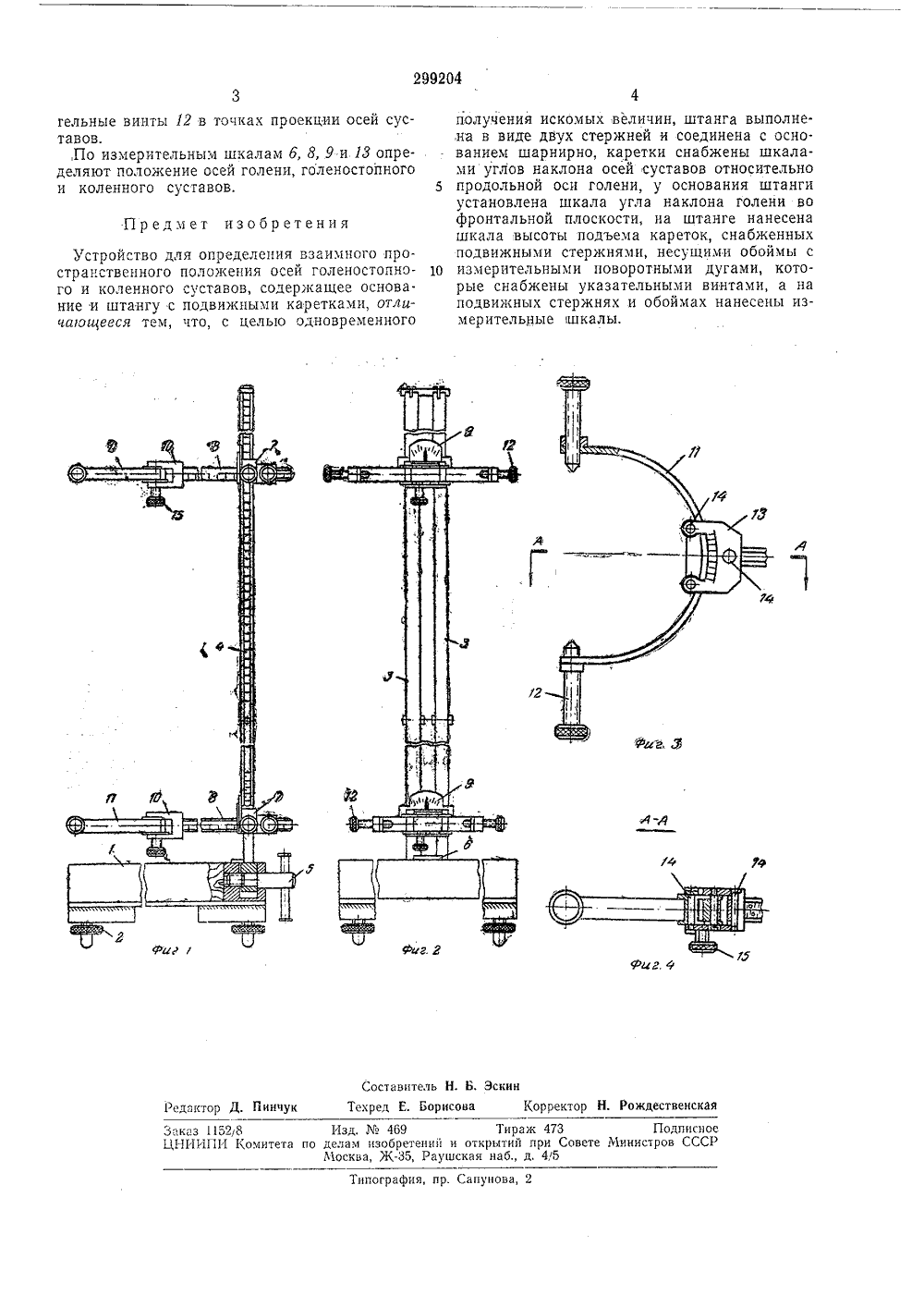

299204 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соввтокик Социалиотичеоких РеспубликЗависимое от авт, свидетельстваЗаявлено 26.Ч 111.1969 (с присоединением заявки М 9993/31-1 ПК А 61 Ь 5/10 риоритетпубликовано 26.111.1971. Бюллетень12ага опубликования описания 17 Х.1971 Комитет ло деламобретений и открыткйри Совете МинистровСССР УДК 615,47:513.83:616. .718.516 т 616.728.3/4 ВСЕСОЮЯНЛ,Я;ю 1 Й: Йтт 1 .АЙй Авторыизобретения И. Кадибур, И. А. Меитгелевич, Е. В, Пахомова и Э, Г.нинградский научно-исследовательский институт протезирования Заявите УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВЗАИМНОГО ПРОСТРАНСТВЕННОГО ПОЛОЖЕНИЯ ОСЕЙ ГОЛЕНОСТОП НО ГО И КОЛЕННО ГО СУСТАВОВИзобретение относится к медицине,Устройства аналогичного назначения, со. держащие основание и штангу с подвижными каретками, известны, однако они имеют ограниченные функциональные возможности.Предлагаемое устройство отличается от,известных тем, что оно обеспечивает одновременное получение искомых величин. Это достигается тем, что штанга выполнена:в виде двух стержней и соединена с основанием шарнирно, каретки снабжены шкалами углов наклона осей суставов относительно продольной оси голени, у основания штанги установлена шкала угла наклона голени во фронтальной плоскости, на штанге нанесена шкала высоты подъема кареток, снабженных подвижными стержнями, несущими обоймы с измерительными поворотными дугами, которые снабжены указательными винтами, а на подвижных стержнях и обоймах нанесены измерительные шкалы.На фиг. 1, 2 и 3 изображено предлагаемое устройство в трех проекциях; на фиг. 4 - разрез по А - А на фиг, 3.Устройство содержит основание 1 с регулируемыми опорами 2 для установки его,в строго горизонтальном положении. На основании шарнирно укреплена штанга, выполненная из двух параллельных стержней 3 с нанесенными на их боковые поверхности шкалами 4, Положение штанги фиксируется прижимным винтом 5, Угол ее наклона во фронтальной плоскости определяется по шкале б. Две каретки 7, через которые проходят горизонталь ные стержни 8 со шкалами, перемещаются поштанге, На лицевой стороне кареток укреплены шкалы 9 для определения углов поворота стержней вокруг продольных осей. На свободных концах стержней 8 в обоймах 10 пе ремещаются измерительные дуги 11 с указательными винтами 12. Угол поворота дуги вокруг вертикальной оси определяют по шкале И, Для обеспечения подвижности дуга 11 укреплена в обойме с помощью роликов 14.15 Положение кареток 7, горизонтальных стержней 8 и измерительных дуг 11,фиксируется прижимными винтами 15. Обследуемого ставят на основание устрой ства, где имеется осевая линия, сопоставляемая с осью стопы. Несущую штангу располагают соответственно углу наклона голени, после чего положение ее фиксируют прижимным винтом 5. Затем каретки 7 устанавливают на 5 уровне голеностопного и коленного суставов ификсируют их положение прижимными винтами 15. Выдвигают горизонтальные стержни 8 до положения, когда измерительные дуги 11 охватывают соответствующие суставы, вра щаясь в обоймах 10, и устанавливают указа299204 Предмет изобретения Составитель Н. Ь. Эски кред Е. Борисова Корректор Н. Рождественска актор Д. Линчу Заказ 11528 Изд.469 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 45 ипография, пр. Сапуно гельные винты 12 в точках проекции осей суставов.,По измерительным шкалам б, 8, 9 и 13 определяют положение осей голени, голеностопного и коленного суставов. Устройство для определения взаимного пространственного положения осей голеностопного и коленного суставов, содержащее основа. ние и штангу с подвижными каретками, отличаюи 1 ееся тем, что, с целью одновременного получения искомых величин, штанга выполнена в виде двух стержней и соединена с основанием шарнирно, каретки снабжены шкалами углов наклона осей суставов относительно 5 продольной оси голени, у основания штангиустановлена шкала угла наклона голени во фронтальной плоскости, на штанге нанесена шкала высоты подъема кареток, снабженных подвижными стержнями, несущими обоймы с 10 измерительными поворотными дугами, которые снабжены указательными винтами, а на подвижных стержнях и обоймах нанесены изм ер ител ьные шкалы.
