Способ получения модифицированных полиариленалкилов

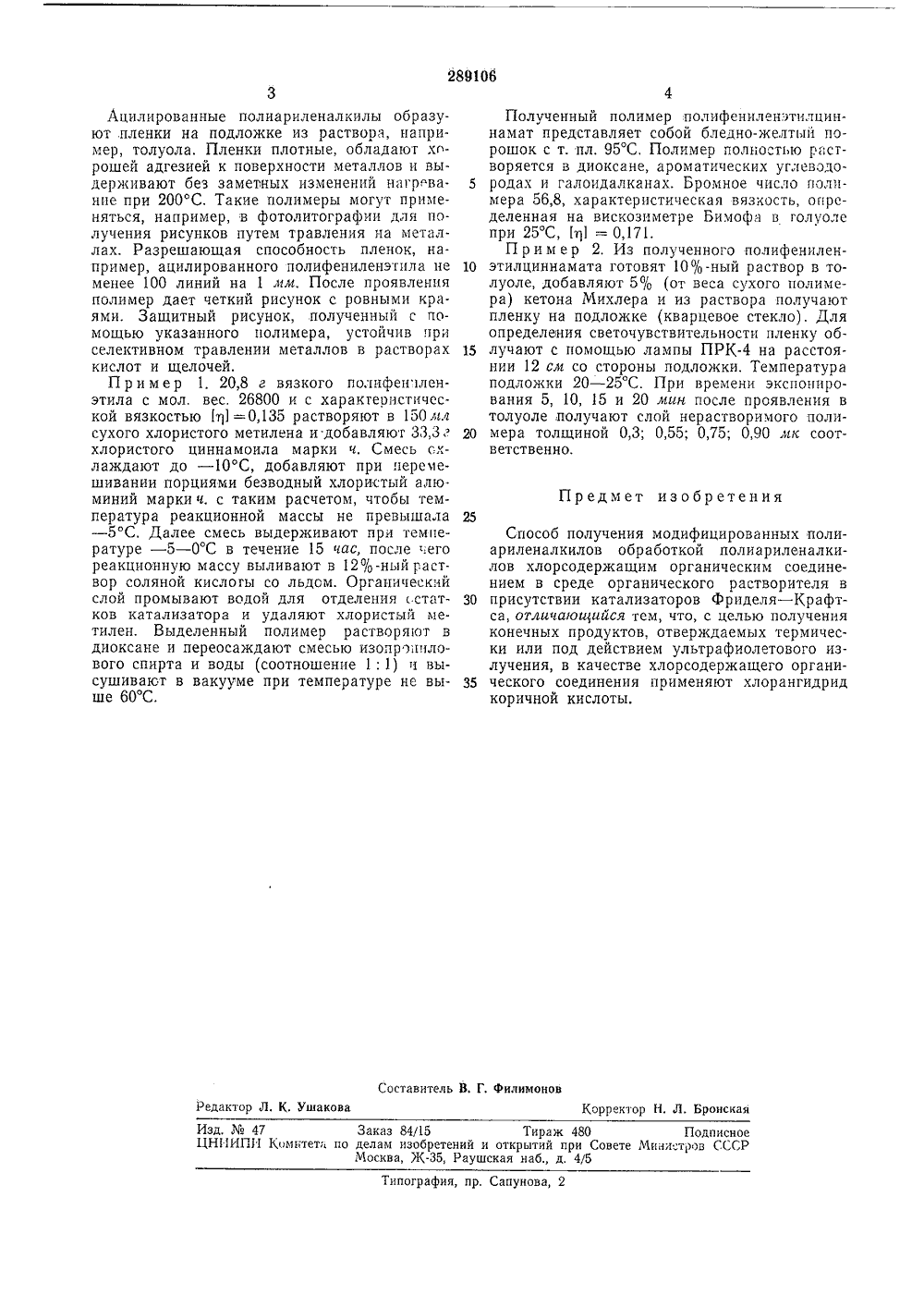

;а лОПИСАНИЕИЗОБРЕТЕНИЯ 289106 Союэ Саветскин Социалистическин РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 07 Х 1,1969 ( 1345271/23-5) явкис присоединением Комитет по делам обретений и открытий ри Совете Министров СССРриоритет 1970. Бюллетеньза 197 описания 11.11.1971 3-9.02 (088.8) Опубликовано 08.Х 1 публиковани Авторыизобретения И. Юкельсон, А. М, Романихин и В. С, Глуховск Воронежский технологический институтЗаявител ОСОБ ПОЛУЧЕНИЯ МОДИФИЦИРОВАННЫХ ПОЛИАРИЛЕНАЛКИЛОВализа ярного етилен - 10 - о алю чизато Налич ствии ка воре,пол ристого к пературе 5 хлористонии ката ном 1;1,олучения ов.содержа деленные мулы Нг)п Н=СН- СОв ацилированных полиариленалкилах чоказано ИК-спектроскопией (характеристические полосы поглощения при 985 см, принадлежащие группе - СН=СН - , сопряженной с бензольным кольцом, 1640 см- группе - СН=СН - и 1718 см- группе )С=О).Ацилированные полиариленалкилы отверждаются или нагреванием при 120 в 1 С, или под влиянием ультрафиолетового излучения. После нагревания или облучения УФ-светом такие полимеры превращаются в неплавкие и нерастворимые вещества. Скорость отверждения зависит от количества введенных в полимер остатков коричной кислоты б модиводнымнамоило кацин поричной кис - в ;трисут СН=СН-С 0 1Изобретение относится к способу п модифицированных полиариленалкилПолна риленалкилы - полимеры, щие бензольные кольца в цепи, раз метиленовыми группами, общей фор где п) 1,К -- Н, - СНэ, - С 2 Н;, - СзНС и т. д., получаемые поликонденсацией хлористого бензила и его производных, ароматических производных с дигалоидалканами в прису гствии катализаторов Фриделя-Крафтса, облзда,от хорошей термической стабильностью, инертны по отношению к кислотам и щелочам, радиационностойки, имеют низкие физико-механические свойства. Отсутствие в,полиарилсналкилах функциональных групп не позволяет их перерабатывать обычными способами.Известен способ хлорметилирования полиариленалкилов в среде органического растворителя в присутствии катализаторов фриделяКрафтса с получением водорастворимых полиэлектролитов.Предлагается спосо филиариленалкилов произ колоты - хлористым цин м оров Фриделя-Крафтса в растрастворителя, например хлоа. Реакцию проводят при тем С в присутствии безводного миния в молярном соотнзшера: хлористый циннамоил, равие групп289106 Предмет изобретения Составитель В, Г. филимонов Редактор Л, К. Ушакова Корректор Н. Л. Бронская Изд.47 Заказ 84/15 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министр зв СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3Ацилированные полиариленалкилы образуют пленки на подложке из раствора, например, толуола, Пленки плотные, обладают хорошей адгезией к поверхности металлов и выдерживают без заметных изменений нагревание при 200 С. Такие полимеры могут применяться, например, в фотолитографии для получения рисунков путем травления на металлах. Разрешающая способность пленок, например, ацилированного полифениленэтила не менее 100 линий на 1 мм. После проявления полимер дает четкий рисунок с ровными краями. Защитный рисунок, полученный с помощью указанного полимера, устойчив при селективном травлении металлов в растворах кислот и щелочей.П р и м е р 1, 20,8 г вязкого полифенчленэтила с мол. вес. 26800 и с харакгеристической вязкостью 1 т =0,135 растворяют в 150 лл сухого хлористого метилена и добавляют 33,3 а хлористого циннамоила марки ч. Смесь охлаждают до - 10 С, добавляют при перемешивании порциями безводный хлористый алюминий марки ч. с таким расчетом, чтобы температура реакционной массы не превышала - 5 С. Далее смесь выдерживают при температуре - 5 - 0 С в течение 15 час, после чего реакционную массу выливают в 12%-ный раствор соляной кислогы со льдом. Органический слой промывают водой для отделения остатков катализатора и удаляют хлористый метилен. Выделенный полимер растворяот в диоксане и переосаждают смесью изопропилового спирта и воды (соотношение 1: 1) и высушивают в вакууме при температуре не выше 60 С. Полученный полимер полифениленэтилциннамат представляет собой бледно-желтый порошок с т, пл. 95 С. Полимер полностью растворяется в диоксане, ароматических углеводо родах и галоидалканах. Бромное число полимера 56,8, характеристическая вязкость, определенная на вискозиметре Бимофа в голуоле при 25 С, т = 0,171.П р и м е р 2. Из полученного полифенилен этилциннамата готовят 10%-ный раствор в толуоле, добавляют 5% (от веса сухого полимера) кетона Михлера и из раствора получают пленку на подложке (кварцевое стекло). Для определения светочувствительности пленку об лучают с помощью лампы ПРКна расстоянии 12 см со стороны подложки. Температура подложки 20 - 25 С. При времени экспонирования 5, 10, 15 и 20 мин после проявления в толуоле,получают слой нерастворимого поли мера толщиной 0,3; 0,55; 0,75; 0,90 мк соответственно. Способ получения модифицированных полиариленалкилов обработкой полиариленалкилов хлорсодержащим органическим соединением в среде органического растворителя в ЗО присутствии катализаторов Фриделя в Крафтса, отличающийся тем, что, с целью получения конечных продуктов, отверждаемых термически или под действием ультрафиолетового излучения, в качестве хлорсодержащего органиЗ 5 ческого соединения применяют хлорангидридкоричной кислоты.
