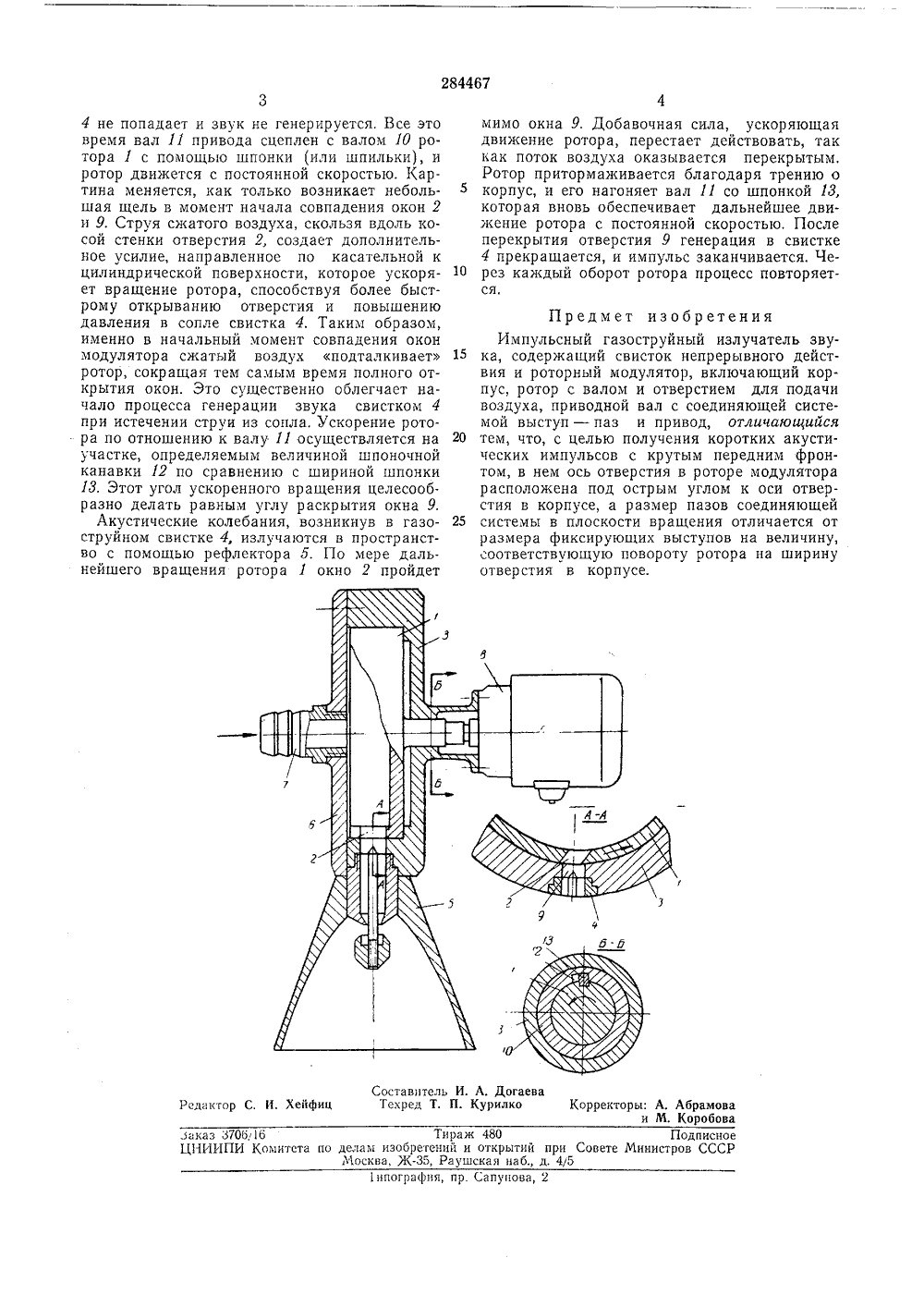

284467 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликМПК В 06 Ь 12 оритет Комитет ло делам изобретений и открыти при Совете Министре СССРК 534,422(088.8) Опубликовано 14.Х,1970. оллетень3 ата опубликования описания 19,1.197 Авторыизобретени А, М,Брикщр П ; Г;р Л. Ю, Я, Борисов, Н. М. Гынкина, А. К. Горохи М, И, Кравец аявител УЛЬСНЫЙ ГАЗОСТРУЙНЬ А ЛУЧАТЕ едставлен пред ным модулято Изобретение относится к акустическим устройствам, предназначенным для создания коротких акустических импульсов в газовых средах. Оно может быть применено в системах дистанционного управления и контроля, например в системах звуколокации на сравнительно небольших дистанциях.Известные излучатели, содержащие свисток непрерывного действия и роторный модулятор, не позволяют получить высокую крутизну фронта излучаемого импульса.Предлагаемый излучатель отличается тем, что в нем ось отверстия в роторе модулятора расположена под острым углом к оси отверстия в корпусе, а размер пазов соединяющей системы в плоскости вращения отличается от размера фиксирующих выступов на величину, соответствующую повороту ротора на ширину отверстия в корпусе,Это отличие позволяет получить короткие акустические импульсы с крутым передним фронтом.На чертеже схематически прлагаемый излучатель с воздушром цилиндрического типа.Излучатель состоит из ротора 1 воздушного модулятора, представляющего собой полый цилиндр (он может быть выполнен также в виде диска или полого конуса) с окном 2 на цилиндрической поверхности, корпуса 3, непосредственно на котором расположен газоструйный свисток 4, рефлектора 5, крышки б,штуцера 7 и электродвигателя 8 (или приводадругого типа), окна 9 в корпусе, вала 10 ро 5 тора, вала 11 электродвигателя (или любогодругого привода), шпоночной канавки 12,шпонки 13.Излучатель работает следующим образом.Ротор 1 воздушного модулятора вращается10 с помощью электродвигателя 8 с постояннойскоростью, обеспечивающей выбранную частоту следования воздушных импульсов. Вращение от привода передается через вал 11 ишпонку 13 (или шпильку) валу 10 ротора 1,15 причем ширина шпоночной канавки 12 в одном из валов делается больше ширины шпонки 13, чтобы вал 10 мог поворачиваться на некоторый угол (например, равный угловой ширине окна 9) относительно вала 11. В воздуш 20 ный модулятор через штуцер 7 подается сжатый воздух, предназначенный для питания газоструйного свистка 4, расположенного непосредственно на корпусе 3 в месте нахожденияокна 9. Окно 9 имеет стенки, выполненные па 25 раллельно диаметру (или по радиусу), в товремя как ось окна 2 в роторе наклонена коси окна 9, При этом наклон стенок направ.лен против направления вращения,До тех пор, пока окна 2 и 9 не совпадут30 между собой, воздух из модулятора в свистокб Тираж 480Комитета по делам изобретений и открытий при СовеМосква, Ж, Раушская наб., д. 4 у 5.аказ 87 ЦНИИП Подписное Министров СССРографпя, пр. Сапунова 4 не попадает и звук не генерируется. Все это время вал 11 привода сцеплен с валом 10 ротора 1 с помощью шпонки (или шпильки), и ротор движется с постоянной скоростью, Картина меняется, как только возникает небольшая щель в момент начала совпадения окон 2 и 9. Струя сжатого воздуха, скользя вдоль косой стенки отверстия 2, создает дополнительное усилие, направленное по касательной к цилиндрической поверхности, которое ускоряет вращение ротора, способствуя более быстрому открыванию отверстия и повышению давления в сопле свистка 4. Таким образом, именно в начальный момент совпадения окон модулятора сжатый воздух подталкивает ротор, сокращая тем самым время полного открытия окон. Это существенно облегчает начало процесса генерации звука свистком 4 при истечении струи из сопла, Ускорение ротора по отношению к валу 11 осуществляется на участке, определяемым величиной шпоночной канавки 12 по сравнению с шириной шпонки 13. Этот угол ускоренного вращения целесообразно делать равным углу раскрытия окна 9.Акустические колебания, возникнув в газо- струйном свистке 4, излучаются в пространство с помощью рефлектора 5. По мере дальнейшего вращения ротора 1 окно 2 пройдет мимо окна 9, Добавочная сила, ускоряющая движение ротора, перестает действовать, так как поток воздуха оказывается перекрытым, Ротор притормаживается благодаря трению о 5 корпус, и его нагоняет вал 11 со шпонкой 13,которая вновь обеспечивает дальнейшее движение ротора с постоянной скоростью, После перекрытия отверстия 9 генерация в свистке 4 прекращается, и импульс заканчивается. Че рез каждый оборот ротора процесс повторяется. Предмет изобретенияИмпульсный газоструйный излучатель зву ка, содержащий свисток непрерывного действия и роторный модулятор, включающий корпус, ротор с валом и отверстием для подачи воздуха, приводной вал с соединяющей системой выступ - паз и привод, отличающийся 20 тем, что, с целью получения коротких акустических импульсов с крутым передним фронтом, в нем ось отверстия в роторе модулятора расположена под острым углом к оси отверстия в корпусе, а размер пазов соединяющей 25 системы в плоскости вращения отличается отразмера фиксирующих выступов на величину, соответствующую повороту ротора на ширину отверстия в корпусе.
