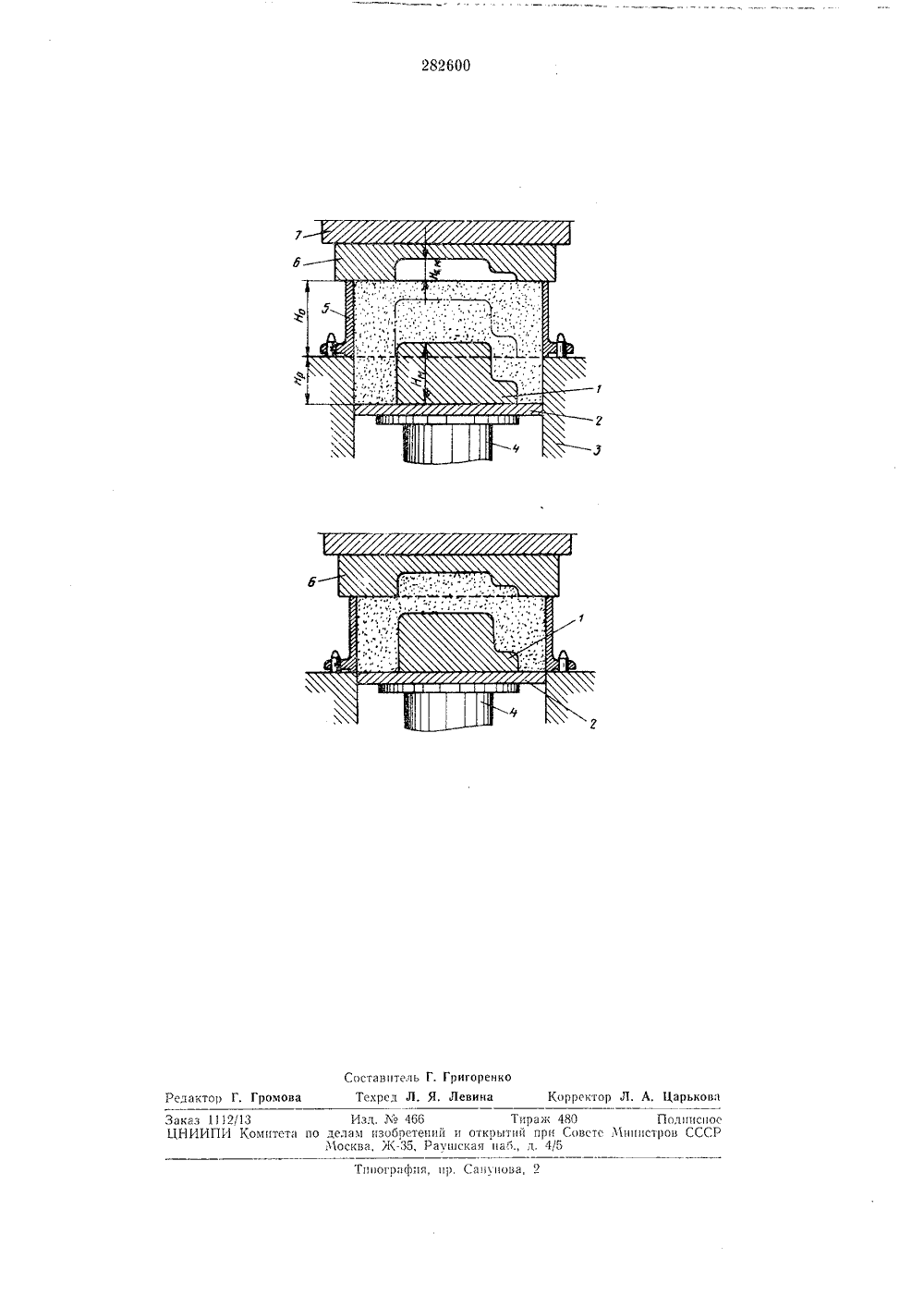

Способ изготовления литейных форм прессованием

Номер патента: 1260376

Опубликовано: 30.09.1986

Авторы: Акутин, Клабукова, Крылов, Новиков, Чикунов, Шишкин

МПК: C08L 75/08

Метки: композиция, литейных, моделей, полиуретановая, форм

...Олигооксипропилентриол отличается узким молекулярно-массовым распределением, однородным химическим и функциональным составом и полиуретановой степенью чистоты.Содержание влаги, не болееВязкость по Хеплеру при 25 С,мПа,с Удельный вес при 25 С, г/см Температура вспышкио в открытом тигле, С 0,05450-550 1,002 200 Получение композиции для изготовления моделей форм заключается в приготовлении форполимера на основе простого олигооксипропилентриола и дииэоцианата, в качестве которого может быть использован 24-толуилендиизоцианат и 4,4-дифенил-метандиизоцианат, путем их смещения в соотношении ОН : ИСО = 1:5,5 - 9,0 с последующим сшиванием 3,3-дихлор,4 диаминодифенилметаном.П р и м е р,. Подготовка форполмера. В реактор загружают 200 г...

Номер патента: 876288

Опубликовано: 30.10.1981

Автор: Лапин

МПК: B22C 9/00, B22D 27/00

Метки: заливку, литейных, наполнитель, опорный, подготовки, форм, формовки

...Уплотнениесоставило 15 от первоначальногообъема. Контейнер закрыли крышкойдля создания жесткого замкнутогообъема. Чугун с содержанием элементов, : С = 3,42; 83. = 2,30; Мп =щ 0,56 у Р = 0,1 р Сг = 0,1 у Мд = О,д 5и температурой 1330 С залили в пространство, образованное пенополистироловой моделью. Отливка получена плотной без прибыли,П р и м е р 3, На модель полушара, покрытую полиэтиленовой пленкой,установили половинку контейнера.Через отверстие в контейнере сталиподавать кристобалит с уплотнениемего вибрацией. Уплотнение составило6 от первоначального объема. Отверс-тие плотно закрыли крышкой и междупленкой и стенками половинки контейнера создали вакуум. Полуформу шарасняли с модели. Аналогичным образомизготовили вторую полуформу...

Номер патента: 149187

Опубликовано: 01.01.1962

Автор: Ганин

МПК: B22D 33/02, B22D 47/00

Метки: конвейера, литейного, подвесного, сталкиватель, форм

...управляющий с помощью электромагнита фиксаторами, расположенными на подвесках подвижной части конвейера, и механизм сталкивания опок с конвейера на выбивную решетку, включающий два рычага упора и цепную передачу.На фиг. 1 изображена схема подвесного литейного конвейера; на фиг. 2 - схема рычагов упора и цепной передачи.В устройстве для сталкивания форм имеется фотоэлемент 1, который передает импульсы от залитых опок на магнит 2. Срабатывая, магнит задвигает фиксаторы 3 в рабочее положение. Фотоэлемент воспринимает импульсы от залитых опок при температуре выше 300 С. Включенный фиксатор подходит к механизму 4 сталкивателя форм и с помощью упоров б и цепной передачи б залитая металлом опока сбрасывается на выбивную решетку,149187...

Номер патента: 910597

Опубликовано: 07.03.1982

Авторы: Беспрозванный, Борсук, Васильева, Игнатьев, Коваленко, Чайкина, Шилина

МПК: C07C 69/18, C08K 5/103

Метки: жидкостекольной, литейном, отвердителя, производстве, смеси

...эфира. Целевой продукт содержит35 62,8% триацетина и 37,2% диацетина.П р и м е р 2. В колбу по примеру 1 загружают 249 г отхода, который содержит 80,2% глицерина, и560,5 г отхода, содержащего 89,2% уксусной кислоты. При работающей мешалке содержимое нагревают и при атмосферном давлении отгоняют водный раствор уксусной кислоты. В начале процесса температуру повышают до 118 С и в течение 9 ч отгоняют 275,6 г 65,7%-ной уксусной кислоты с постепенным повышениемтемпературы в жидкости до 144 С. 50 55 Далее загружают вторую порцию водного раствора уксусной кислоты (82,9%-ной) - 336 г. При постепенном повышении температуры до 210 С отгоняют 322,7 г 82,1%-ной уксусной кислоты. Всего отгоняют 598 г водного раствора уксусной кислоты с...

Номер патента: 486844

Опубликовано: 05.10.1975

Авторы: Моксунов, Поручиков, Шкундин

МПК: B22C 9/02

Метки: литейной, полупостоянной, прессованной, смесь, формовочная, формы

...цветных металлов и сплавоь с повишен 5 ными технико-экономическими показателями:размерной точностью, чистотой поверхности,мелкозернистой структ рой. Формы из этихсоставов нс трсоуют высокотемпсраурпогооожиа. Л 1 атериал формы после эксплуата 10 цип можно регенерировать, для чего формураздрабливают до требуемых фракций, порошок промывают теплой водой и сушат.В качестве сырья для масс могут быть использованы отходы электродного производст 15 ва и остатки графитовых электродов от элсктродуговых печей (огарк 1 и).В приготовлении связующего - фосфатаалюминия - использованы ортофосфорпаякислота (техническая) и гпдроокись алюми 20 ния,Плотность связующего 1,42 г/см".П р и м е р: Из состава формовочной смеси(в вес. %): графит молотый 67,5,...
