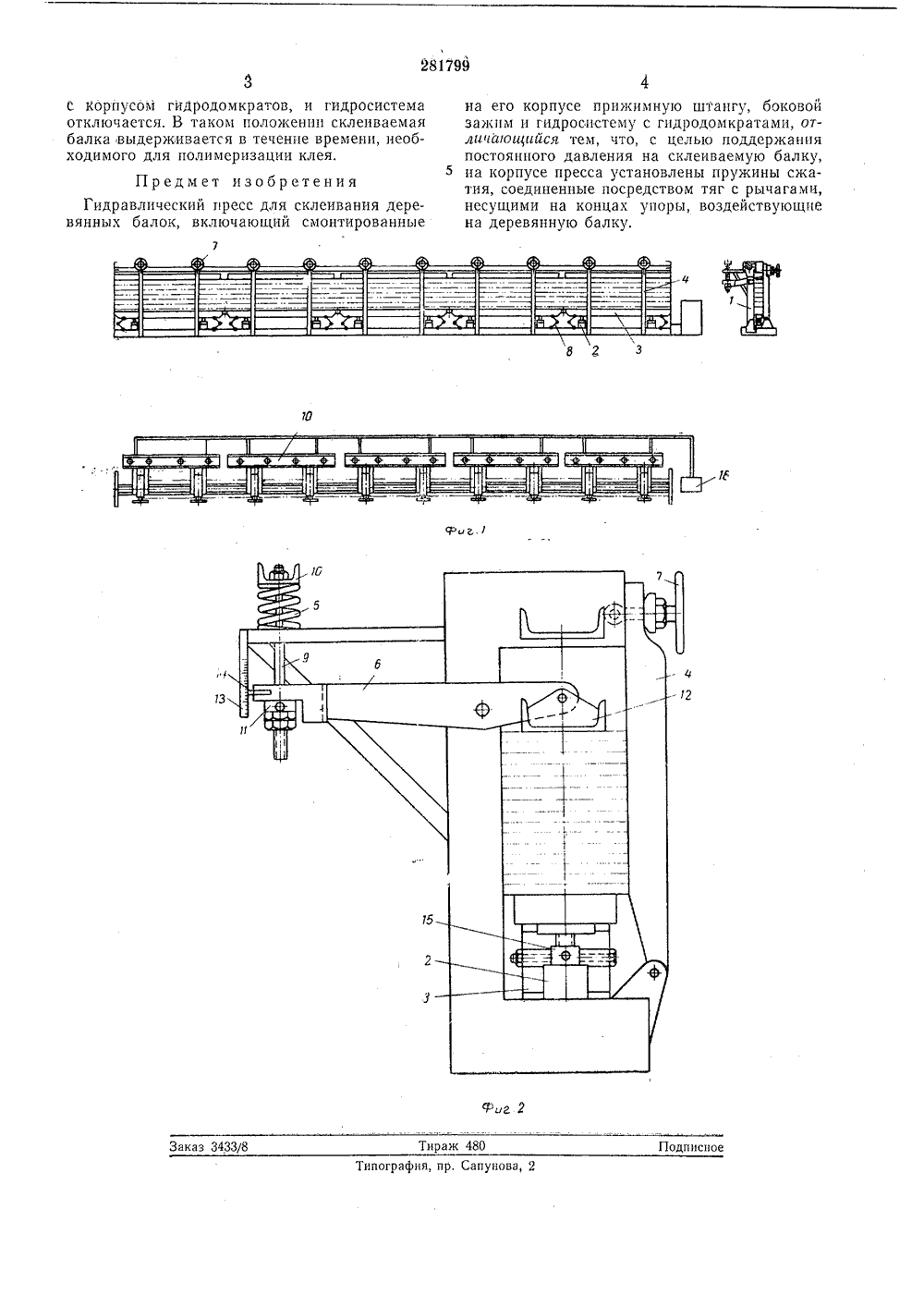

О П И С А Н И Е 281799ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ баюа Соватокив Сациалистичаски РасаубликЗависимое от авт. свидетельстваЗаявлено 25, Х.1967 ( 1187377/29-33) Кл, 38 с, 1/03 с присоединением заявкиПриоритет МПК В ЗОЬ 7/02УДК 674.049,2(088.8) Комитвт ао делаю ааобрвтаиий и открытий ари Соввта ввиаиотров СССРОпубликовано 14,1 Х,1970, Бюллетень29Дата опубликования описания З.ХП,1970 В. М, Архипов, В. В, Биткин, П, А. Карпекин и Б. Д. Антипов, . Центральное конструкторское бюро Министерства автовоМльного транспорта и шоссейных дорог РСФСРАвторыизобретения Заявитель ГИДРАВЛИЧЕСКИЙ ПРЕСС ДЛЯ СКЛЕИВАНИЯ ДЕРЕВЯННЫХ БАЛОКИзвестен пресс для склеивания деревянных балок, включающий смонтированные на его корпусе прижимную штангу, боковой зажим и гидросистему с гидродомкратами.Цель изобретения - поддержание постоянного давления на склеиваемую балку.Достигается это тем, что на корпусе пресса установлены пружины сжатия, соединенные посредством тяг с рычагами, прессующими на концах упоры, воздействующие на деревянную балку.На фиг. 1 показан пресс в трех проекциях; на фиг. 2 - механизм сжатия балки при склеивании.Пресс состоит из корпуса 1, на который установлены гидродомкраты 2, прижимных штанг 3 для сжатия склеиваемой балки в вертикальном направлении, боковых зажимов 4, служащих для горизонтального сжатия склеиваемой балки, набора пружин 5 сжатия для создания активного давления, рычагов б.Боковой зажим 4 откидывающего типа шарнирно прикреплен одним концом к корпусу пресса, другой конец при запрессовке балки закручивается откидным винтом 7.Прижимные штанги 3 соединены шарнирно друг с другом и каждая из них при помощи серег 8 связана с корпусом пресса, что гарантирует устойчивость балок в поперечном направлении.Пружины сжатия через тяги 9, накладки 1 О,упорные гайки 11 соединены с рычагами 6, которые шарнирно крепятся к корпусу пресса и имеют на другом конце шарнирно подвешенный упор 12 для сжатия элементов склеивае 5 мой балки.Для контроля давления пружин сжатия накорпусе закреплена шкала 13 давления.Указатель 14 давления для показания усилий пружин 5 установлен на конце рычага б.10 На поршнях гидродомкратов 2 навинченыупорные гайки 15, которые фиксируют положения поршня гидродомкрата при сжатии склеиваемой балки после отключения гидросистемы,Привод гидродомкратов осуществляется от 15 насосной станции 16.Технологический цикл изготовления балкиосуществляется следующим образом. На прижимные штанги 8 кладут элементы склеиваемой балки с намазанными клеем пластами.20 Пакет из досок поджимают боковыми зажимамн 4, которые закручиваются откидным винтом 7.Включается насосная станция 16, отрегулированная на нужное рабочее давление, и про исходит сжатие пакета из досок.Пружина 5 под действием пакета из досокчерез упор 12, рычаги б и тяги 9 сжимаются, и потенциальная энергия сжатых пружин создает активное давление на склеиваемую бал куУпорные гайки 15 закручиваются до упора281799 ираж 480 Заказ 3433/8 пионо ипографпя, пр. Сапунова, 2 с корпусом гидродомкратов, и гидросистема отключается. В таком положении склеиваемая балка выдерживается в течение времени, необходимого для полимеризации клея. Предмет изобретенияГидравлический пресс для склеивания деревянных балок, включающий смонтированные на его корпусе прижимную штангу, боковой зажим и гидросистему с гидродомкратами, отличаюи 4 ийся тем, что, с целью поддержания постоянного давления на склеиваемую балку, на корпусе пресса установлены пружины сжатия, соединенные посредством тяг с рычагами, несущими на концах упоры, воздействующие на деревянную балку.
СмотретьЗаявка
1187377
Центральное конструкторское бюро Министерства авто льног, транспорта, шоссейных дорог
В. М. Архипов, В. В. Биткин, П. А. Карпекин, Б. Д. Антипов
МПК / Метки
МПК: B30B 7/02
Метки: iiбйбл1штекл, игл, рсфср, •gt
Опубликовано: 01.01.1970
