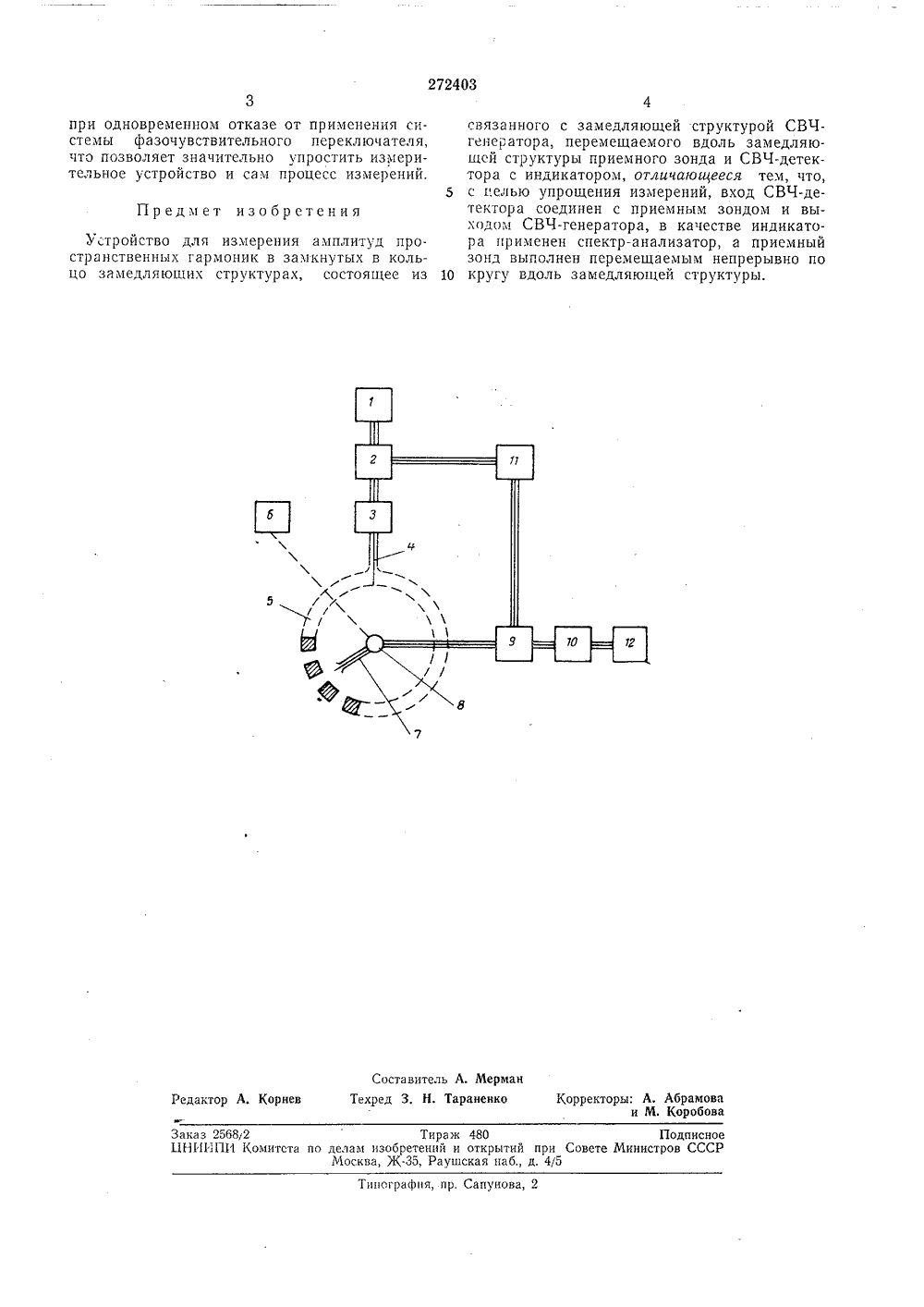

Союз Советокиз Социалистическиз РеспубликЗависимое от авт. свидетельства Лс Заявлено 25.11.1968 ( 1228566126-9 Кл. 21 а 4,рисоединением заявки к,с ЧП 1, 6 01 г 29/08ДК 621.317,(99:621.,372.09 (088.8) риоритет Комитет по делам зобретений н открытий при Совете Министров СССРОЗ.Л,1970, Бюллетень Лос 19 пуоликова Дата опубликования описания 22.1 Х.1970 Авторы СТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АМПЛИТУД ПРОСТРАНСТВЕННЫХ ГАРМОНИКИзобретение относится к области радиоизмерительной техники,Известны устройства для измерения амплитуд пространственных гармоник ца основе анализа амплитудно-фазового распределителя поля вдоль замедляющей структуры.Недостатком этих устройств является их сложность, обусловленная использованием фазочувствительного СВЧ-переключателя,Целью изобретения является упрощение измерений.Это достигается соединением входа СВЧ-детектора с приемным зондом и выходом СВЧ- генератора. В качестве индикатора применен спектр-анализатор. Приемный зонд выполнен непрерывно перемещаемым по кругу вдоль замедляющей структуры. На чертеже приведена блок-схема описываемого устройства.Генератор СВЧ-колебаний 1 возбуждает через основной канал ответвителя 2, развязывающий аттенюатор 3 и антенну 4 резонансные колебания в замедляющей структуре 5. Двигатель б приводит в равномерное вращение зонд 7. Наведенный на зонде ток поступает через коаксиальный вращающийся переход 8 и основной канал ответвителя 9 на детектор 10, временная зависимость НЧ-тока которого повторяет распределение амплитуд колебаний в стоячей волне вдоль замедляющей структуры.Для восстановления истинного характерараспределения мгновенного значения поля 5 вдоль структуры часть СВЧ-мощности генератора также подается на детектор. С помощью фазовращателя 11 фаза опорного сигнала с генератора уравнивается с фазой сигнала зода в каком-лиоо полосии последнего, О прц этом выпрямленный ток будет максимальным. При прохождении зонда через узел волны в замедляющей структуре фаза колебаний на зонде изменяется ца 180, и ток на выходе детектора становится минимальным, 5 При соответствующем выборе амплитудыопорного сигнала (Р генератора) Р зонда) временная зависимость переменной составляющей тока детектора дает картину истинного распределения мгновенного значения поля О вдоль структуры. Напряжение с выхода детектооа анализируется с помощью НЧ-анализатора 12. Полученный спектр отражает истинное распределение пространственных гармоник СВЧ-поля в замедляющей структу ре.Использование описываемого устройстваизмерения спектра пространственных гармоник поля круглых замедляющих структур исключает необходимость последующей тру- О доем кой обработки результатов измерений272403 при одновременном отказе от применения системы фазочувствительного переключателя, что позволяет значительно упростить измерительное устройство и сам процесс измерений. Устройство для измерения амплитуд про. странственных гармоник в замкнутых в кольцо замедляющих структурах, состоящее из 5 ( ги оставитель А. Мерманед 3, Н. Тараненко Корректоры: А. Абрамоваи М, Коробова Редактор А, Корнев Заказ 256 1 ЛНИ 11 ПИ Тираж 480 1 итста по делам изобретений и открытий при Совете Минист Москва, Ж, Раушская паб., д. 4/5писное СССР шографня, пр. Сапунов Предмет изобретения связанного с замедляющей структурой СВЧ- генератора, перемещаемого вдоль замедляюшсй структуры приемного зонда и СВЧ-детектора с индикатором, отличающееся тем, что, 5 с целью упрощения измерений, вход СВЧ-детектора соединен с приемным зондом и выходом СВЧ-генератора, в качестве индикатора применен спектр-анализатор, а приемный зонд выполнен перемещаемым непрерывно по 10 кругу вдоль замедляющей структуры.
